Instrucciones de uso SIPLACE HS-50 2 Seguridad de servicio
Versión de software SR.501.xx Edición 12/99 ES 2.1 Indicaciones de seguridad
61
t IIt
2.1.7 Indicaciones de seguridad referentes al lector de código de barras de
tarjetas de circuitos (opción)
2

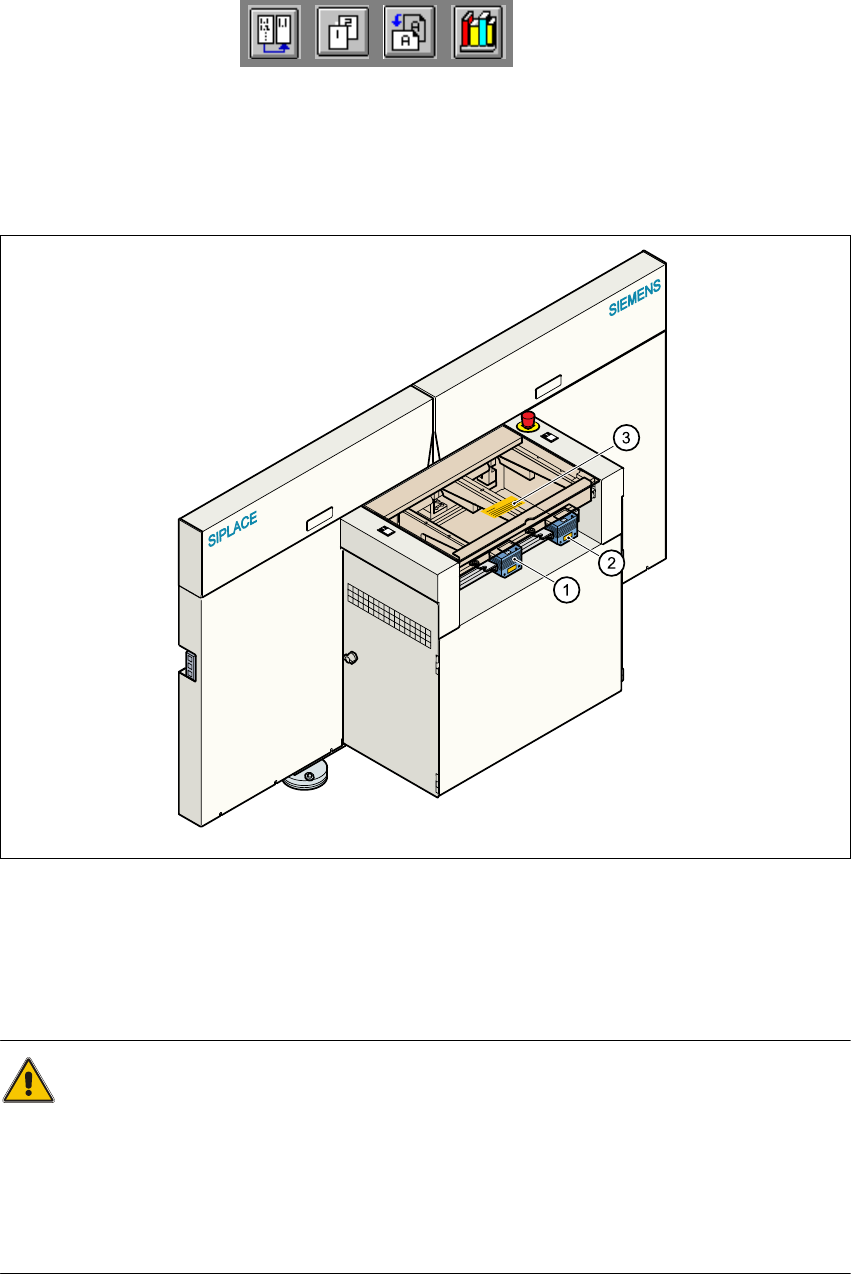

Fig. 2.1 - 4 Lector de código de barras de tarjetas de circuitos impresos
(1) Lector de código de barras de tarjetas de circuitos impresos
(2) Adhesivo RADIACION LASER...
(3) Adhesivo CUIDADO ...
CUIDADO
El haz de lectura del lector de código de barras tiene una potencia inferior a 1mW. De esta forma
el lector de código de barras corresponde al láser clase 2 y no exige conforme a la norma DIN EN
60825-1 ningún dispositivo de seguridad ni medidas de protección especiales. ¡Nunca mire hacia
el haz láser! Además un sistema electrónico de seguridad cuida que cuando la rueda poligonal
se detiene o gira demasiado lento el diodo láser se desconecta. 2
2 Seguridad de servicio Instrucciones de uso SIPLACE HS-50
2.1 Indicaciones de seguridad Versión de software SR.501.xx Edición 12/99 ES
62
t IIt
2

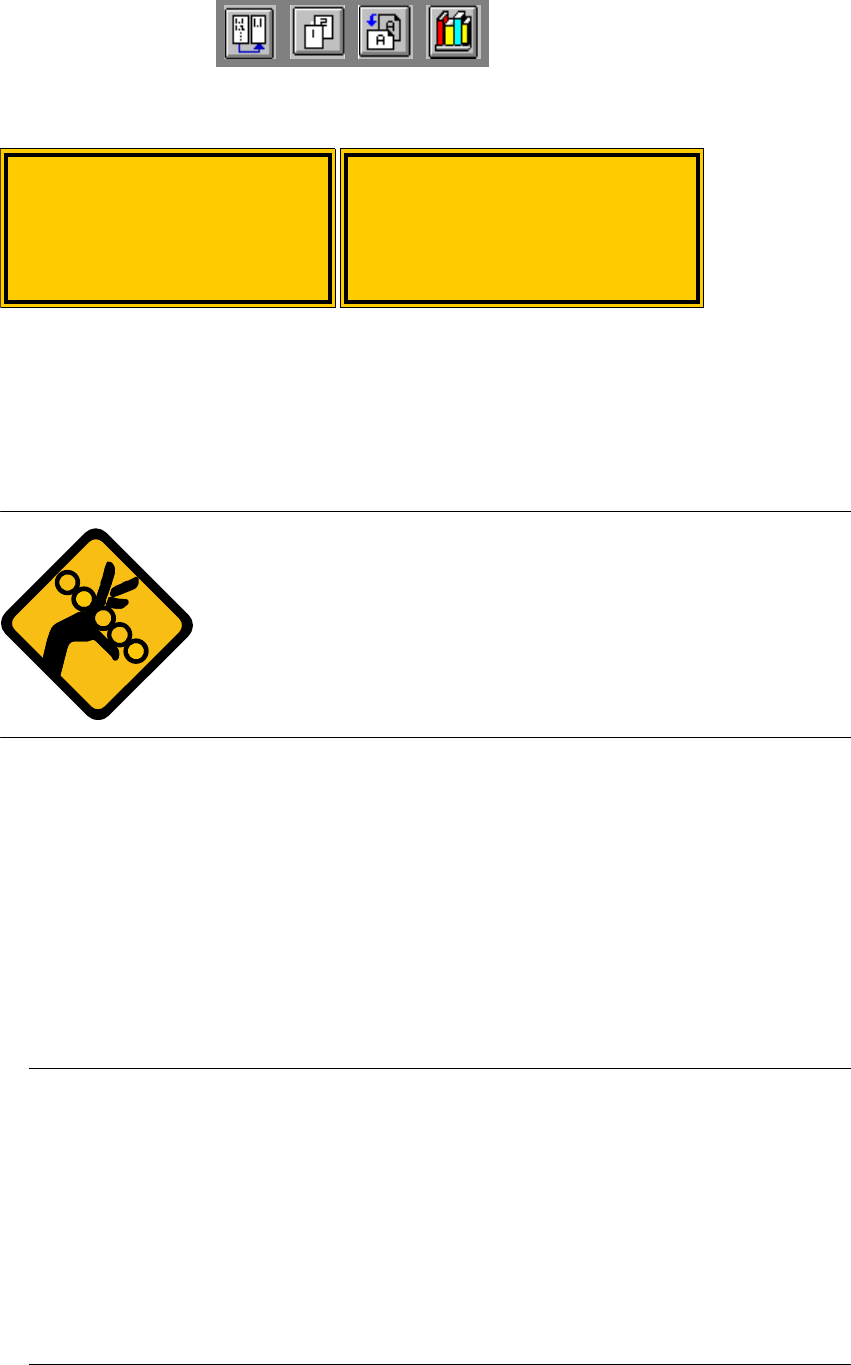

Fig. 2.1 - 5 Adhesivo - radiación láser
2.1.8 Indicaciones de seguridad para modificar la altura de las mesas
intercambiables de componentes
ADVERTENCIA
La modificación de la mesa intercambiable de componentes para
el cambio de la altura preajustada la debe ejecutar solamente personal
de servicio calificado.
En el reequipamiento tenga especial cuidado ya que en el sistema se
encuentran grandes masas o muelles de compresión (energías
potenciales).
2
Reajustar la mesa intercambiable de componentes a otra altura de línea 2
Å Eleve la placa de la mesa con el mando neumático de la máquina automática, coloque un blo-
que distanciador de una altura de 120 mm entre la placa de la mesa y el travesaño, y baje la
placa de la mesa sobre el bloque distanciador.
Å Desmonte el revestimiento interior.
Å Gire la empuñadura hacia abajo. El disco de retención bascula hacia abajo.
Å Ajuste los tornillos a la medida deseada y asegúrelos por contratuerca.
INDICACION:
Si el tornillo de ajuste no se puede extraer a la medida deseada debe elevar el travesaño. 2
Å Fije para ello el dispositivo de elevación al travesaño.
Å Abra
con cuidado
el bloqueo del travesaño.
Å Eleve el travesaño hasta que el extremo del tubo sobresalga aprox. 1 mm del bloqueo.
Å Apriete el bloqueo del travesaño.
Å Ahora gire el tornillo de ajuste a la medida exigida y fíjelo por contratuerca.
Radiación láser
No mirar hacia el haz
LASER CLASE 2
Cuidado
Radiación láser, cuando la cubierta está
abierta y el bloqueo de seguridad
puenteado, no mirar hacia el haz
Instrucciones de uso SIPLACE HS-50 2 Seguridad de servicio
Versión de software SR.501.xx Edición 12/99 ES 2.1 Indicaciones de seguridad
63
t IIt
Å Bascule hacia arriba la empuñadura de la mesa intercambiable de componentes. El disco de
retención bascula igualmente hacia arriba.
INDICACION:
Si el disco de retención no puede bascularse hacia arriba hasta la posición final, debe elevar
el travesaño. 2
Å Fije para ello el dispositivo de elevación al travesaño.
Å Abra
con cuidado
el bloqueo del travesaño.
Å Eleve el travesaño hasta que el extremo del tubo sobresalga aprox. 1 mm del bloqueo.
Å Apriete el bloqueo del travesaño.
Å Ahora gire el tornillo de ajuste a la medida exigida y fíjelo por contratuerca.
Å Abra ahora
con cuidado
el bloqueo del travesaño
Å Baje el travesaño hasta que el tornillo de ajuste se apoye sobre el disco de retención.
Å Apriete el bloqueo del travesaño.
Å Controle ahora la distancia entre el travesaño y el piso.
Å Monte el revestimiento interior
Å Eleve la placa de la mesa y retire el bloque distanciador.
2
