Instrucciones de uso SIPLACE HS-50 2 Seguridad de servicio
Versión de software SR.501.xx Edición 12/99 ES 2.2 Dispositivos de seguridad
65
t IIt
Función 2
Si se rebate una de las cubiertas de protección o una de las tapas en el transporte de tarjetas de
circuitos se interrumpe de inmediato la alimentación de corriente de los ejes de portal. Los ejes
de portal paran. En la pantalla se indica el mensaje "Cerrar tapa". 2
Å Cierre las cubiertas de protección y accione el pulsador de arranque para continuar la coloca-
ción.
2

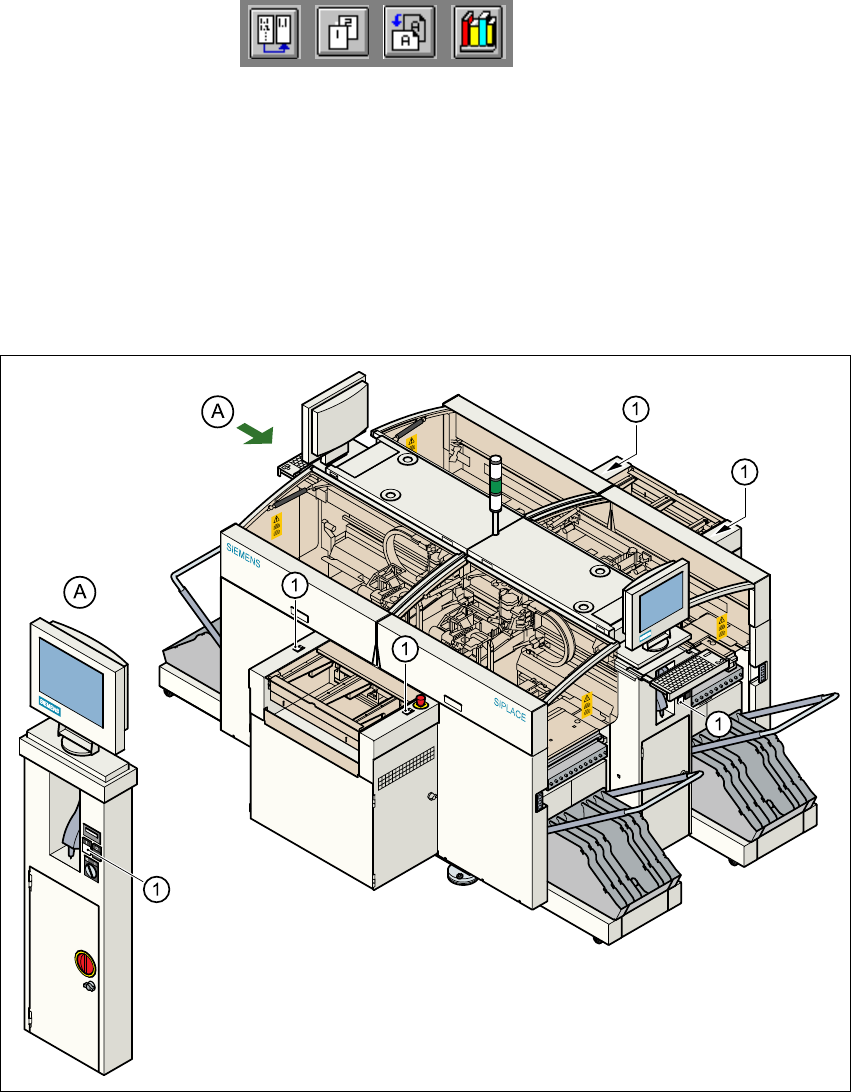

Fig. 2.2 - 2 Posición del pulsador de arranque (blanco) en la máquina automática
(1) Pulsador de arranque (blanco) en la máquina automática
2
2 Seguridad de servicio Instrucciones de uso SIPLACE HS-50
2.2 Dispositivos de seguridad Versión de software SR.501.xx Edición 12/99 ES
66
t IIt
2.2.2 Protección de acceso en la cinta de entrada/salida
PELIGRO
La protección de acceso debe estar siempre ajustada a la altura de la tarjeta de circuitos impresos
a procesar. Para ello el espacio entre la protección de acceso y la regleta de protección debe ser
el mínimo posible. 2
La protección de acceso está montada en la cinta de entrada y salida del transporte de tarjetas
de circuitos. 2
Å Ajuste la altura de la protección de acceso en los agujeros oblongos de forma que la tarjeta
de circuitos a procesar se pueda transportar de forma continua.
2

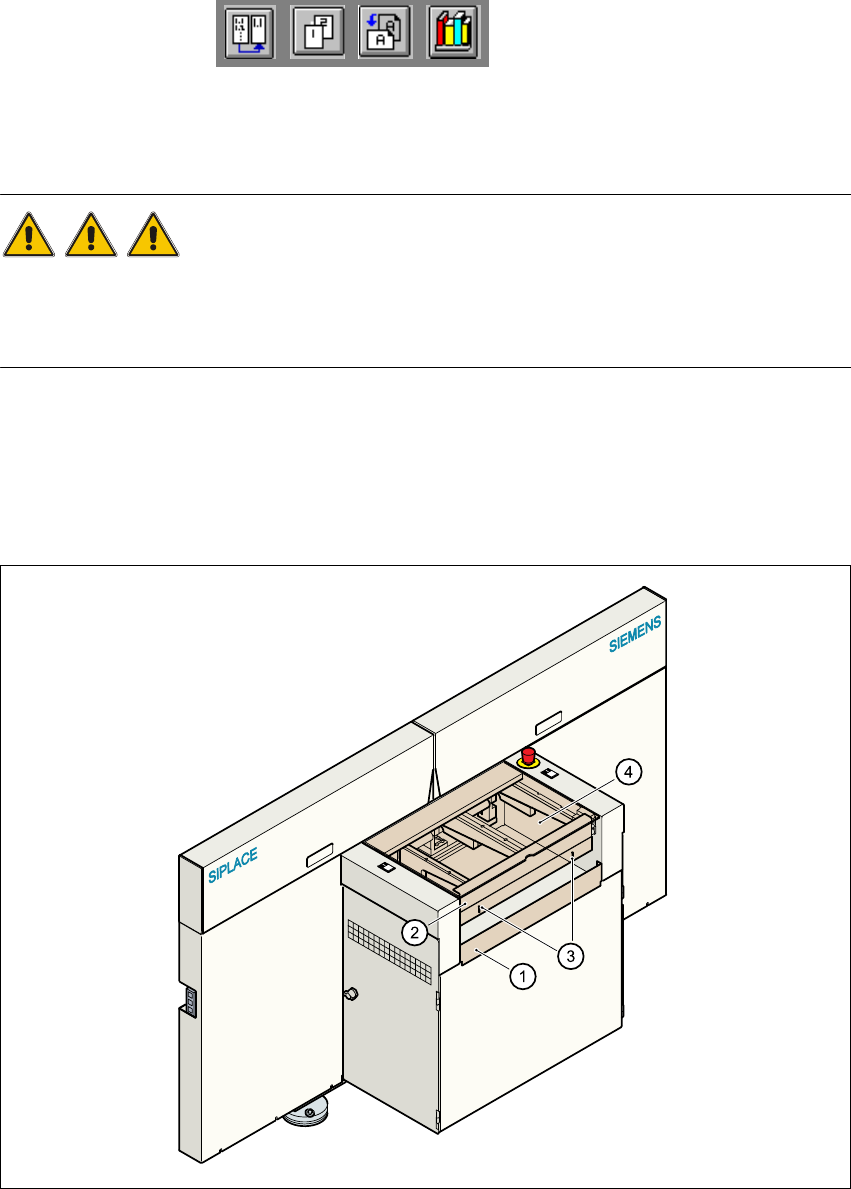

Fig. 2.2 - 3 Protección de acceso en la cinta de entrada/salida de la máquina automática
(1) Regleta de protección (montada de forma fija)
(2) Protección de acceso (ajustable)
(3) Agujeros oblongos para el ajuste de altura
(4) Tapa
Instrucciones de uso SIPLACE HS-50 2 Seguridad de servicio
Versión de software SR.501.xx Edición 12/99 ES 2.2 Dispositivos de seguridad
67
t IIt
2.2.3 Interruptor principal, pulsador fungiforme PARADA EMERG., interruptor
de las cubiertas de protección
2.2.3.1 Posición del interruptor principal, pulsadores de arranque, etc. en la máquina
automática
2

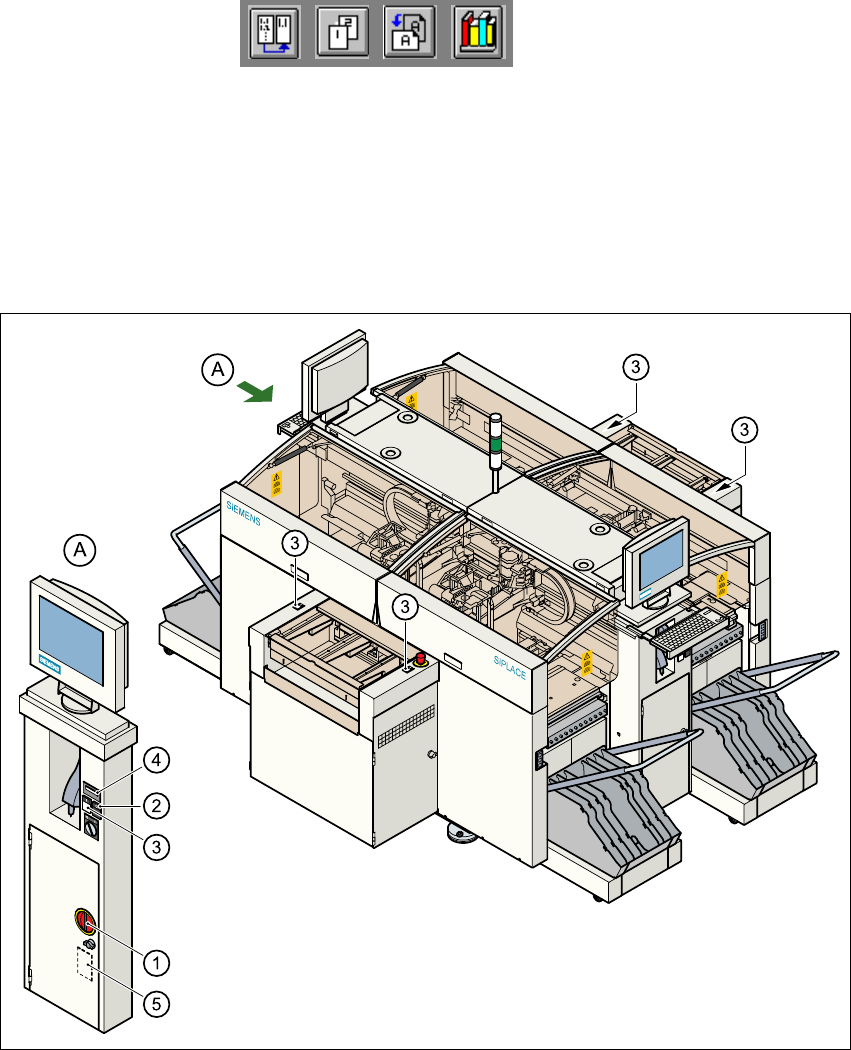

Fig. 2.2 - 4 Posición del interruptor principal, los pulsadores de arranque etc.
(1) Interruptor principal
(2) Pulsador de parada (negro)
(3) Pulsador de arranque (blanco)
(4) Contador de componentes
(5) Enchufe de servicio en el inserto de alimentación detrás de las puertas de protección
2
