Instrucciones de uso SIPLACE HS-50 2 Seguridad de servicio
Versión de software SR.501.xx Edición 12/99 ES 2.3 Tensiones residuales en el servoinserto y tiempos de descarga al desconectar la
máquina
77
t IIt
2.3 Tensiones residuales en el servoinserto y tiempos
de descarga al desconectar la máquina
Si se acciona el pulsador fungiforme PARADA EMERG. o se desconecta la máquina automática
las tensiones de circuito intermedio 200 V para los ejes de portal ó 100 V para los ejes estrella en
un breve tiempo se descargan a tensiones residuales no peligrosas. 2
Usted puede medir las tensiones en los enchufes de prueba X1 - X4 en la unidad de medición de
tensión en el servoinserto. 2
PELIGRO
La máquina automática es alimentada con una tensión de red de 3 x 204 V CA (versión-US),
3 x 230 V CA, 3 x 380 V CA, 3 x 400 V CA ó 3 x 415 V CA ± 5 %, 50/60 Hz. Por lo tanto piezas
de esta instalación conducen tensiones peligrosas - también con el interruptor principal desco-
nectado. Por esta razón un manejo incorrecto de estas máquinas automáticas puede ocasionar
la muerte o graves lesiones, así como considerables pérdidas materiales. 2
Å Observe las prescripciones de prevención de accidentes y las normas DIN vigentes (especial-
mente DIN EN 60 204, parte 1).
Å La tapa sobre el servoinserto solamente la debe abrir personal calificado e instruido.
2 Seguridad de servicio Instrucciones de uso SIPLACE HS-50
2.3 Tensiones residuales en el servoinserto y tiempos de descarga al desconectar la máquina Versión de software SR.501.xx Edición
12/99 ES
78
t IIt
2

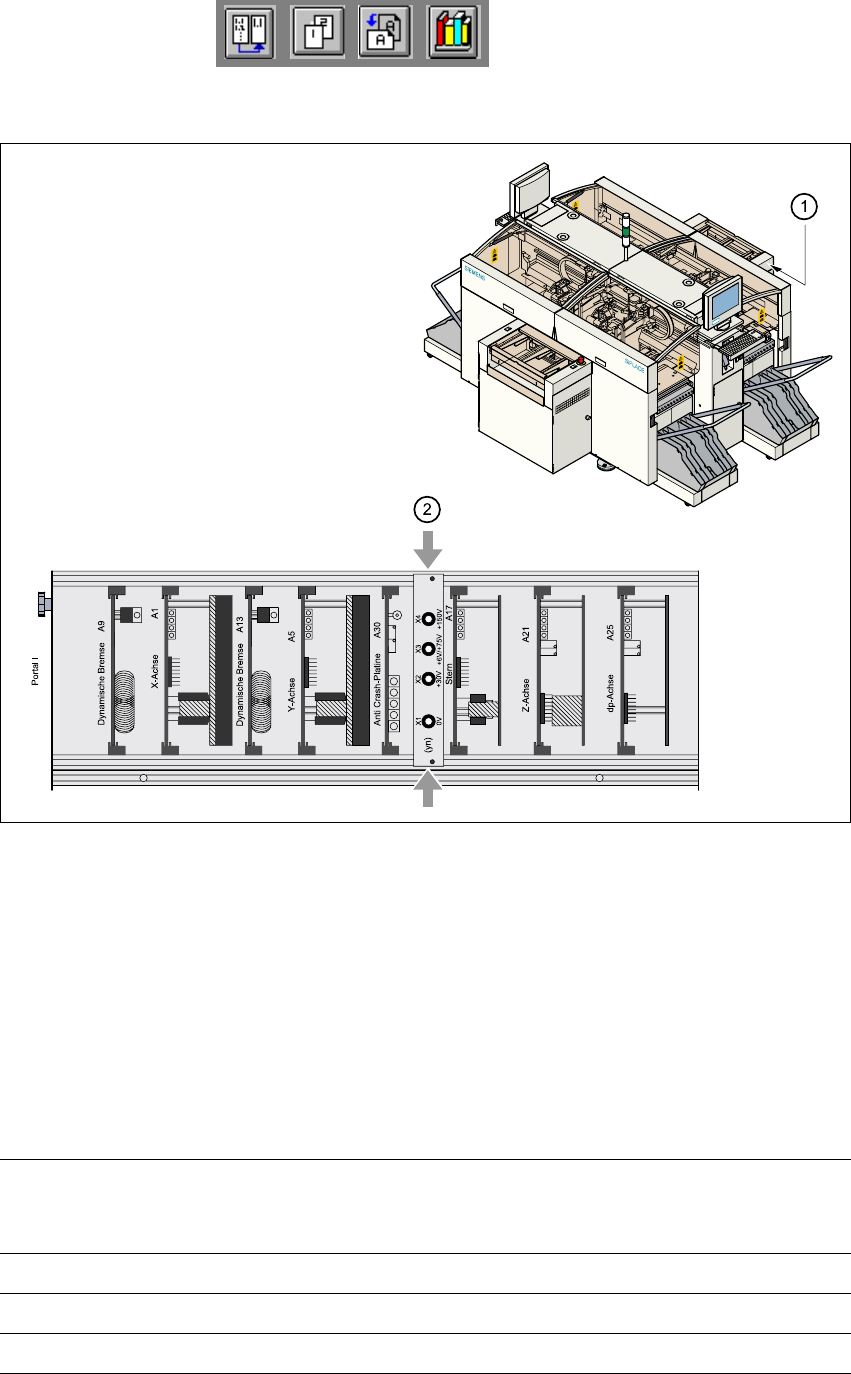

Fig. 2.3 - 1 Enchufes de prueba en la unidad de medición de tensión en el servoinserto
(1) Posición del servoinserto
(2) Unidad de medición de tensión en el servoinserto
2
2.3.1 Tensiones de servicio, tensiones residuales y tiempos de descarga después
de accionar el pulsador fungiforme PARADA EMERG.
2
Enchufes de prueba X2,
X3, X4 medido contra
X1 (GND)
Tensión para
servicio normal
Tensión residual para
PARADA EMERG.
Tiempos de
descarga
X2 + 30 V= + 30 V= -
X3 + 100 V= < 10 V= 50 seg.
X4 + 200 V= < 10 V= 7 seg.
Instrucciones de uso SIPLACE HS-50 2 Seguridad de servicio
Versión de software SR.501.xx Edición 12/99 ES 2.4 Bloqueo de la alimentación de aire comprimido y reducción de presión
79
t IIt
2.3.2 Tensiones residuales y tiempos de descarga después de desconectar
el interruptor principal
2
CUIDADO
Para evitar una pérdida de datos desconecte la máquina automática - excepto en casos de emer-
gencia - según los siguientes criterios: 2
– La máquina automática ha terminado la transmisión de datos de máquina, de equipamiento,
del usuario.
– La máquina automática ha terminado el procesamiento de la tarjeta de circuitos.
– La máquina automática ha terminado la fase de arranque.
2.4 Bloqueo de la alimentación de aire comprimido y
reducción de presión
La presión de servicio del aire comprimido se ha ajustado de forma fija en 5,5 bares. La posición
de la unidad de aire comprimido se muestra en la pos. 4 de la Fig. 2.4 - 1
. Usted puede interrumpir
la alimentación de aire comprimido a la máquina automática con el grifo de cierre (pos. 1 de la
Fig. 2.4 - 1
). 2
Å Abra las puertas de protección.
Å Gire la palanca del grifo de cierre (pos. 1 de la Fig. 2.4 - 1) de la posición vertical a la posición
horizontal.
Å Observe el manómetro de la presión de servicio y el manómetro para la alimentación de aire
comprimido del tope (pos. 2 y 3 de la Fig. 2.4 - 1
). Con la máquina automática conectada la
presión baja en un minuto a 0 bares.
CUIDADO
Con la máquina conectada sólo puede interrumpir con el grifo de cierre la alimentación de aire
comprimido por espacio de 30 minutos. Si necesita más tiempo para trabajos de mantenimiento
y servicio en el sistema neumático debe desconectar la máquina automática con el interruptor
principal y desconectarla de la alimentación de aire comprimido. 2
Enchufes de prueba X2, X3, X4
medidos contra X1 (GND)
Tensiones residuales con el
interruptor principal desconectado Tiempos de descarga
X2 < 10 V= < 2 seg.
X3 < 10 V= < 50 seg.
X4 < 10 V= < 7 seg.
