2 Seguridad de servicio Instrucciones de uso SIPLACE HS-50
2.4 Bloqueo de la alimentación de aire comprimido y reducción de presión Versión de software SR.501.xx Edición 12/99 ES
80
t IIt
2

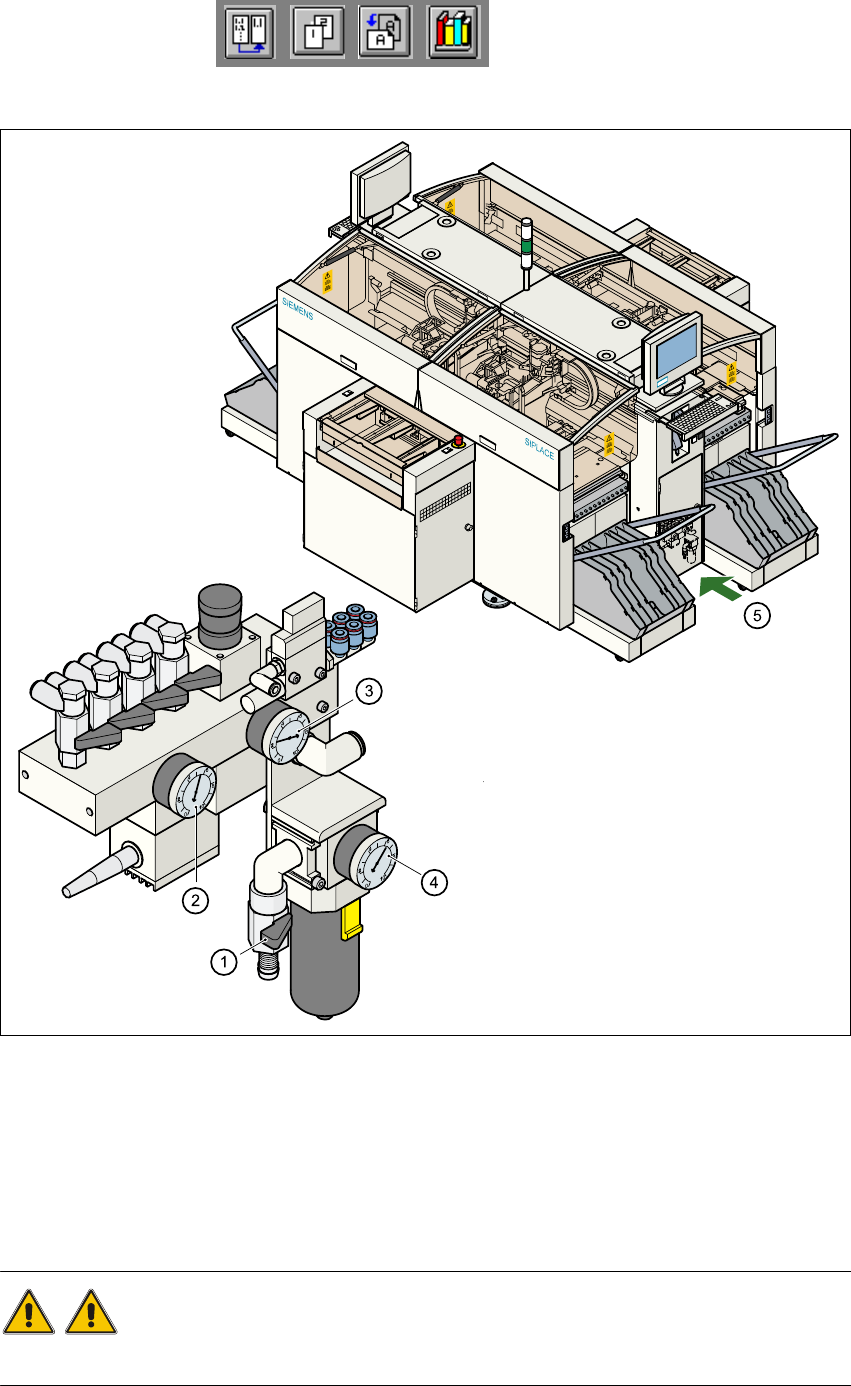

Fig. 2.4 - 1 Unidad de aire comprimido en la máquina automática
2
ADVERTENCIA Nunca suelte conductos de aire comprimido que se encuen-
tran bajo presión. ¡Existe peligro de lesiones! 2
(1) Palanca del grifo de cierre en posición "CERRADO"
(2) Manómetro de la presión de servicio
(3) Manómetro de la presión de servicio de las mesas de componentes
(4) Manómetro para la presión de entrada
(5) Posición de la unidad de aire comprimido en la máquina autom., detrás de las puertas de protección
Instrucciones de uso SIPLACE HS-50 2 Seguridad de servicio
Versión de software SR.501.xx Edición 12/99 ES 2.5 Estado energético de la máquina después de desconectar el interruptor principal
81
t IIt
2.5 Estado energético de la máquina después de des-
conectar el interruptor principal
PELIGRO
La máquina automática es alimentada con una tensión de red de 3 x 204 V CA (versión-US),
3 x 230 V CA, 3 x 380 V CA, 3 x 400 V CA ó 3 x 415 V CA ± 5 %, 50/60 Hz. Por lo tanto piezas
de esta instalación conducen tensiones peligrosas - también con el interruptor principal desco-
nectado. Por esta razón una manipulación incorrecta de estas máquinas automáticas puede oca-
sionar la muerte o lesiones graves, así como daños materiales considerables. 2
Å Observe las prescripciones de prevención de accidentes y las normas DIN vigentes
(especialmente DIN EN 60 204, parte 1).
Å Solamente personal calificado e instruido puede abrir la tapa sobre el servoinserto.
2 Seguridad de servicio Instrucciones de uso SIPLACE HS-50
2.5 Estado energético de la máquina después de desconectar el interruptor principal Versión de software SR.501.xx Edición 12/99 ES
82
t IIt
2

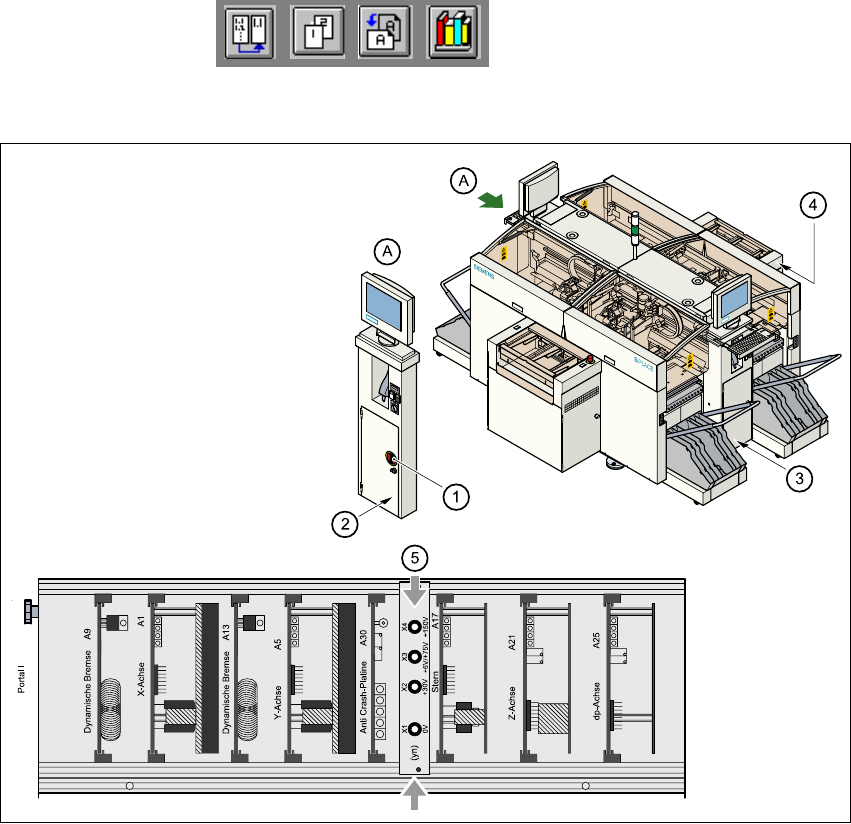

Fig. 2.5 - 1 Posición del servoinserto, interruptor principal, enchufe de servicio y unidad
de aire comprimido
(1) Interruptor principal
(2) Enchufe de servicio detrás de las puertas de protección
(3) Unidad de aire comprimido
(4) Servoinserto
(5) Unidad de medición en el servoinserto
