00196514-02_UM_X-Serie_SR705_FI - 第112页
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarj a Mitat ja paino Alka en ohjelmistov ersiosta SR.70x.xx Painos 01/2011 112 3.3.2.4 X2-automaatin mit at 3 3 3 3 3 Kuva 3.3 - 4 X2-automaatin mitat (peruskone) millimet…
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
111
3.3.2.3 X3-automaatin mitat
3
3
3
3
Kuva 3.3 - 3 X3-automaatin mitat (peruskone) millimetreissä
3
(T) Piirilevyn kuljetussuunta
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Mitat ja paino Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
112
3.3.2.4 X2-automaatin mitat
3
3
3
3
3

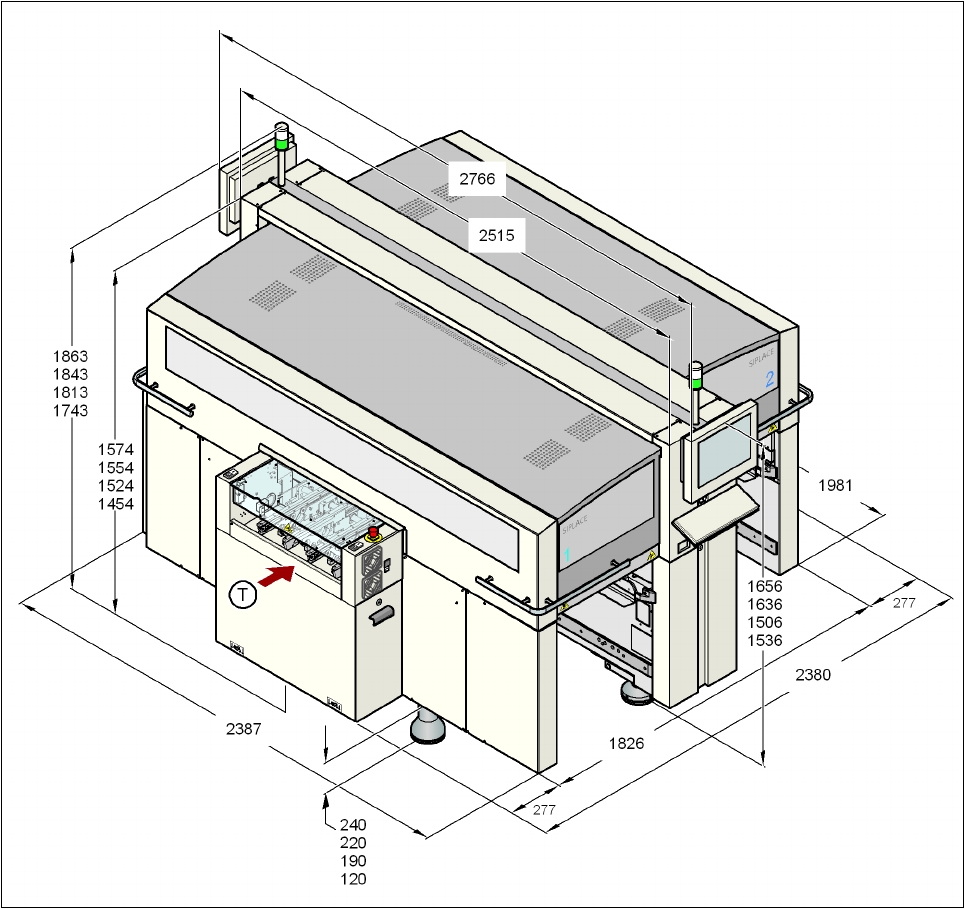

Kuva 3.3 - 4 X2-automaatin mitat (peruskone) millimetreissä
(T) Piirilevyn kuljetussuunta
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
113
3.3.3 Avatun suojakannen korkeus
3
3
3
3
Kuva 3.3 - 5 Avatun suojakannen korkeus - mitat millimetreinä
