Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Ladontapää
127
3.5.2 SIPLACE MultiStar
3

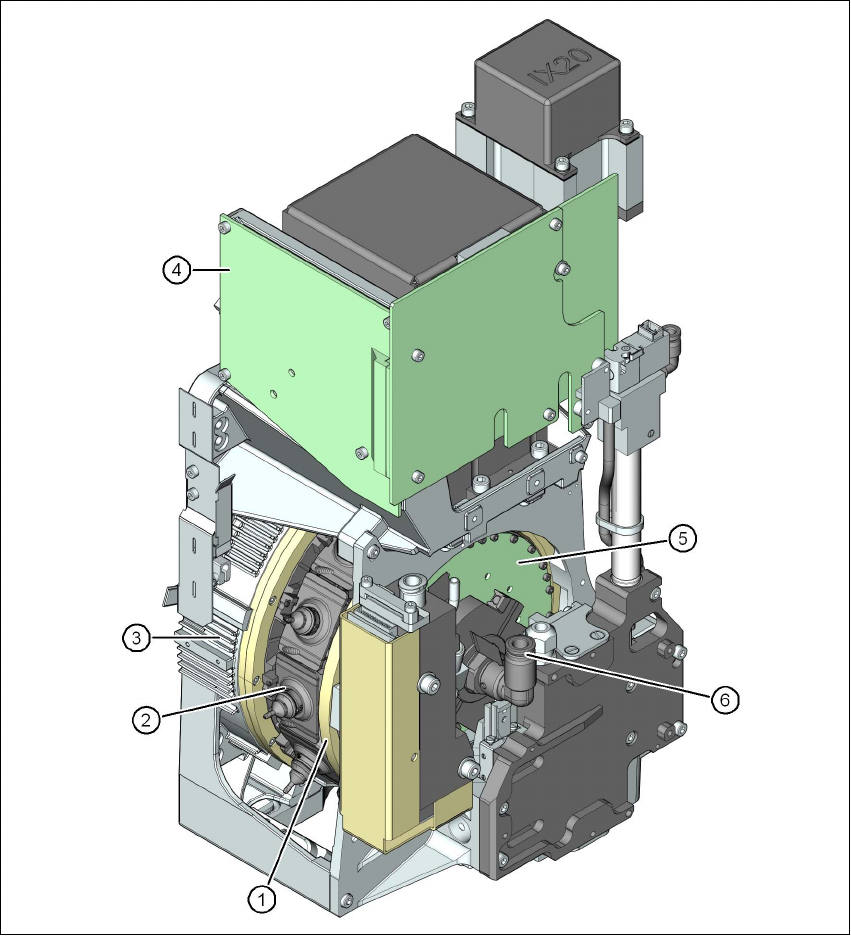

Kuva 3.5 - 3 SIPLACE MultiStar - kuva edestä, toimintaryhmät osa 1
(1) 12 segmenttinen tähti
(2) Segmentti integroidulla DP-käytöllä
(3) Tähtikäytön momenttimoottori
(4) välijakajapiirilevy
(5) 12 DP-käytön ohjauspiirilevy
(6) Paineilmaliitäntä poiminta-/ladonta- ja pitopiirin venturisuuttimelle
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Ladontapää Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
128
3
Kuva 3.5 - 4 SIPLACE MultiStar - kuva edestä, toimintaryhmät osa 2
(1) Komponentti-kamera C&P, tyyppi 30, 27 x 27, digitaalinen
(2) Tähtikäytön momenttimoottori
(3) Z-käyttö (lineaarimoottori)
(4) Palautussylinteri
(5) Paineensäätöventtiili
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Ladontapää
129
3

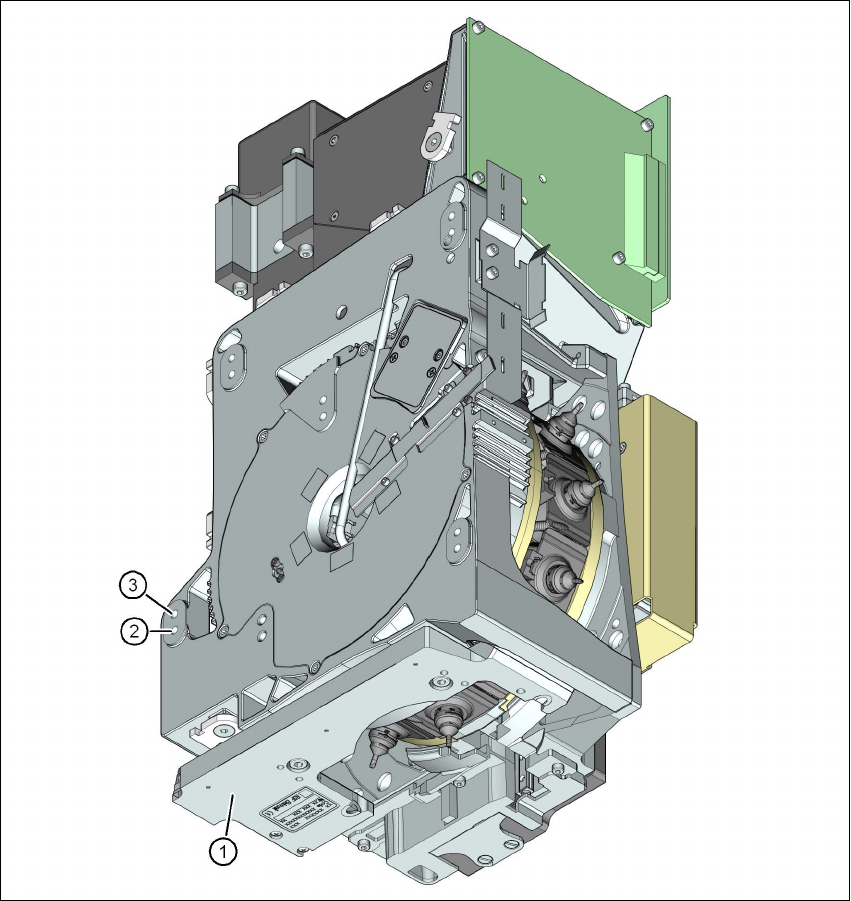

Kuva 3.5 - 5 SIPLACE MultiStar - takasivu, toimintaryhmät osa 3
(1) Komponenttianturi
(2) Asennuspositio, kun komponettien korkeus on alle 11,5 mm
(3) Asennuspositio, kun komponettien korkeus on alle 6 mm
3.5.2.1 Kuvaus
MultiStar yhdistää molemmat vastakkaiset ominaisuudet, suuren ladontatehon ja suuren jousta-
vuuden. Pienillä komponenteilla kokoon 27 x 27 mm² asti MultiStar toimii Collect&Place-periaat-
teella, se tarkoittaa suurella ladontateholle. Komponentit keskitetään tällöin optisesti integroidulla
komponenttikameralla. Suurilla komponenteilla kokoon 50 x 40 mm² asti ladontapää toimii
