Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit
177
3.9.2.4 Nauhansyöttömoduuli 16 mm X
3

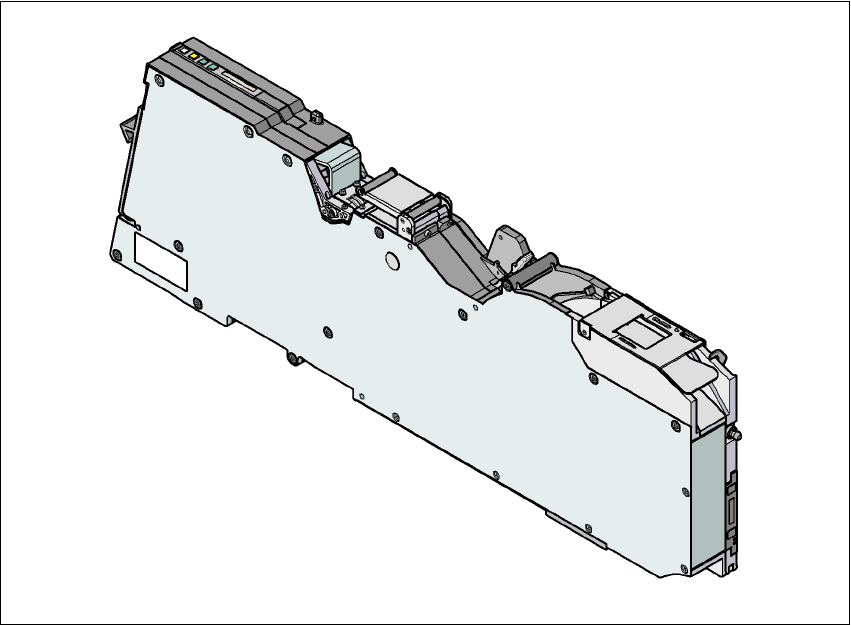

Kuva 3.9 - 6 Nauhansyöttömoduuli 16 mm X
3
Nauhansyöttömoduuli 16 mm X Artikkeli-nro. 00141272-xx
Nauhansyöttömoduuli 16 mm X liitosanturilla Artikkeli-nro. 00141292-xx
Leveys 34,4 mm
Varaa syöttömoduuliasetuspaikkoja 3
Syöttöaskelluspituudet 4 mm:stä 20 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
X-syöttömoduulit Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
178
3.9.2.5 Nauhansyöttömoduuli 24 mm X
3

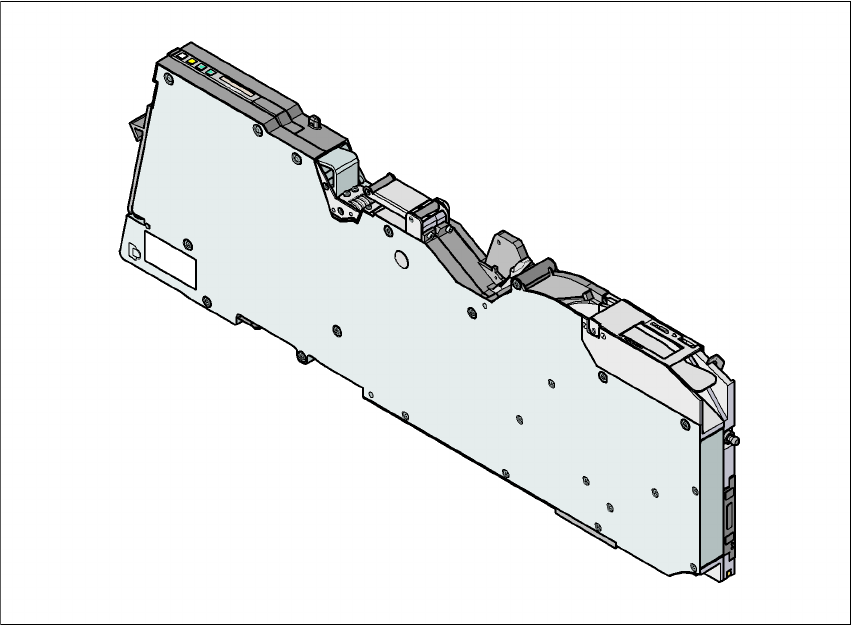

Kuva 3.9 - 7 Nauhansyöttömoduuli 24 mm X
3
3
3
Nauhansyöttömoduuli 24 mm X Artikkeli-nro. 00141273-xx
Nauhansyöttömoduuli 24 mm X liitosanturilla Artikkeli-nro. 00141293-xx
Leveys 34,4 mm
Varaa syöttömoduuliasetuspaikkoja 3
Syöttöaskelluspituudet 4 mm:stä 32 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit
179
3.9.2.6 Nauhansyöttömoduuli 32 mm X
3

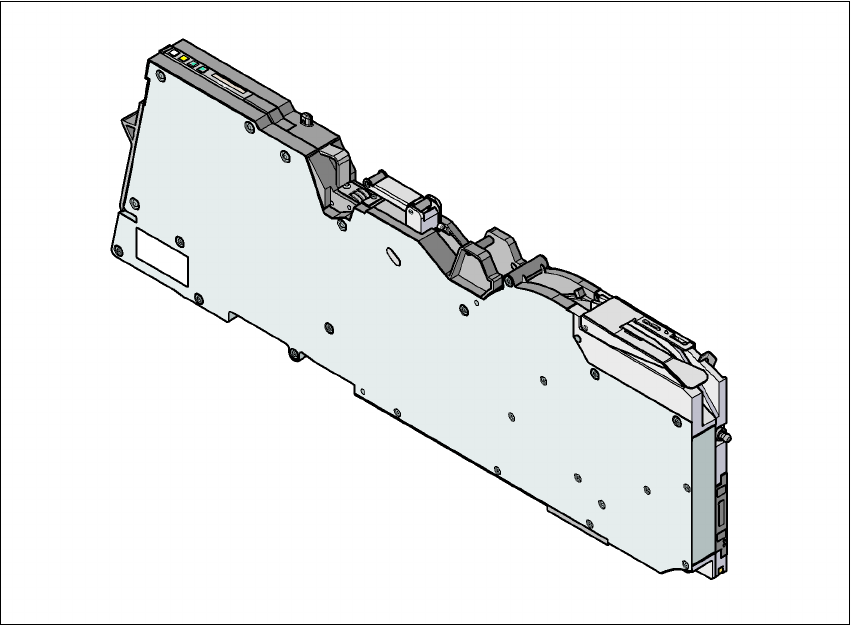

Kuva 3.9 - 8 Nauhansyöttömoduuli 32 mm X
3
3
Nauhansyöttömoduuli 32 mm X Artikkeli-nro. 00141274-xx
Nauhansyöttömoduuli 32 mm X liitosanturilla Artikkeli-nro. 00141294-xx
Leveys 46,2 mm
Varaa syöttömoduuliasetuspaikkoja 4
Syöttöaskelluspituudet 4 mm:stä 40 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
