4.3.5 Kiinnityssarjojen asentaminen koneen runkoon
4.3.5.1 Kiinnityssarjan asentaminen PL-lähtöpuolella
Automaatin toimituksen yhteydessä kiinnityssarjat PL-lähtöpuolella ja PL-lähtökuljetuksella ovat
irrotettuna. Kun asennat kiinnityssarjaa PL-lähtöpuolella, etene seuraavanlaisesti:
– Lähtökuljetuksen asentaminen
Katso luku 4.3.6, sivu 237
– Kiinnityssarjan asentaminen PL-lähtöpuolella Katso luku 4.3.7, sivu 238
– Akselipistoyksikön asentaminen Katso luku 4.3.8, sivu 244
– Merkkilamppujen asennus Katso luku 4.3.14, sivu 268
– Automaatin integrointi linjaan Katso luku 4.3.17, sivu 276
– Automaatin lopullinen asennus Katso luku 4.3.18, sivu 279
4.3.5.2 Kiinnityssarjan asentaminen PL-tulopuolella
Jos kiinnityssarja on myös irrotettuna PL-tulopuolella kuljetussyistä, seuraavat työvaiheet on vielä
suoritettava ennen kuin integroit automaatin linjaan (katso kappale 4.3.17
, sivu 276):
– Syöttökuljetuksen asentaminen
Katso luku 4.3.9, sivu 252
– Kiinnityssarjan asentaminen PL-tulopuolella Katso luku 4.3.10, sivu 254
– Box-PC-yksikön asentaminen SIPLACE X4I -automaattiin Katso luku 4.3.12, sivu 263
– Akselipistoyksikön asentaminen Katso luku 4.3.13, sivu 266
– Merkkilamppujen asennus Katso luku 4.3.14, sivu 268
– Automaatin integrointi linjaan Katso luku 4.3.17, sivu 276
– Automaatin lopullinen asennus Katso luku 4.3.18, sivu 279
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
237
4.3.6 Lähtökuljetuksen asentaminen
4.3.6.1 Työkalut
– Pistoavain, DIN 911, sarja
– Ristipäämeisseli, koko 1
4.3.6.2 Asennus
4

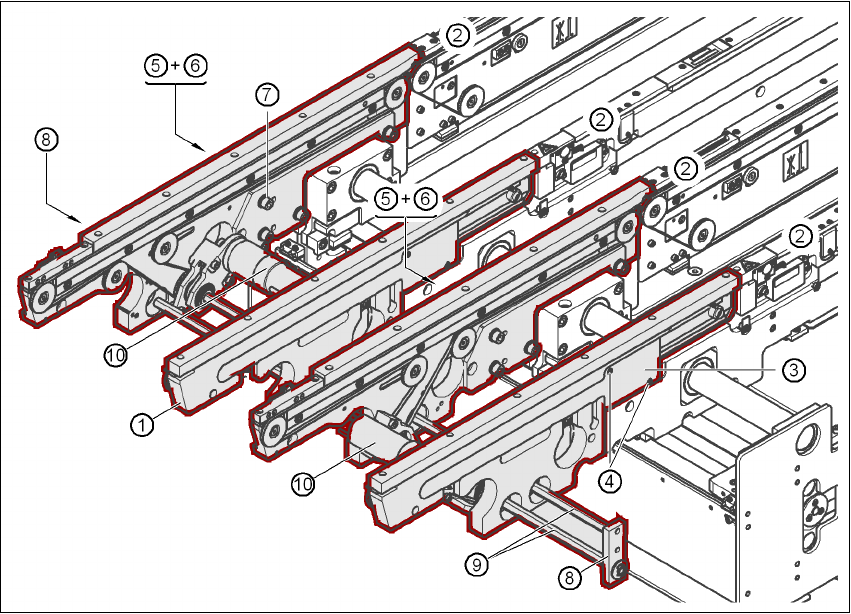

Kuva 4.3 - 7 Lähtökuljetus - kaksoiskuljetus
(1) Reunalevy, lähtökuljetus
(2) Reunalevy, työstökuljetus 2
(3) Kaapelisuoja 20 x 200
(4) Upporuuvi, ISO 7046, M3x6, 2 kappaletta kaapelisuojaa kohden
(5) Kaapelisuoja 20 x 310
(6) Lieriöruuvi DIN 912, M3x5, 1 kappale kaapelisuojaa kohden
(7) Lieriöruuvi DIN 912, M6x16, ja aluslevy, 4 kappaletta reunalevyä kohden
(8) Ohjaus kuusikanta-akseli
(9) Kuusikulma-akseli (yksittäiskuljetus: yksi, kaksoiskuljetus: kaksi)
(10) Käyttöyksikkö
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
238
→ Irrota kaapelisuojukset (pos. 3 ja 5 kuvassa 4.3 - 7, sivu 237) lähtökuljetuksen poskilevyistä
(pos. 1 kuvassa 4.3 - 7
, sivu 237).
→ Aseta reunalevy (pos. 1 kuvassa 4.3 - 7
, sivu 237) varovasti työstökuljetuksen reunalevyyn
(pos. 2 kuvassa 4.3 - 7
, sivu 237).
VAROVASTI 4
Varo, ettet katkaise valoilmaisimien tai käyttömoottorien kaapeleita.
→ Kiinnitä jokainen reunalevy neljää M6x16-lieriöruuvia ja niihin kuuluvia aluslevyjä käyttäen
kanssa (Pos. 7 kuvassa 4.3 - 7
, sivu 237).
→ Yhdistä valoilmaisimien ja käyttömoottorien sähkökaapelit.
→ Kiinnitä kaapelisuojat (Pos. 3 ja 5 kuvassa 4.3 - 7
, sivu 237).
→ Työnnä kuusikulma-akseli (pos. 9 kuvassa 4.3 - 7
, sivu 237) käyttöyksikköön (pos. 10 ku-
vassa 4.3 - 7
, sivu 237).
→ Huomioi, että kuusikulma-akselin johde (pos. 8 kuvassa 4.3 - 7
, sivu 237) osoittaa aina siihen
kuljetinreunaan, johon käyttöyksikkö (pos. 10 kuvassa 4.3 - 7
, sivu 237) on kiinnitetty.
4.3.7 Kiinnityssarjan asentaminen PL-lähtöpuolella
4.3.7.1 Työkalut
– Pistoavain, DIN 911, sarja
– Koneen avain
