4.3.18 Automaatin lopullinen asennus
→ Aseta koneen vesivaaka aina X- ja Y -suuntaisesti piirilevykuljetuksen koneenalustaan la-
donta-alueella 1 (katso kuva 4.3 - 31
). Piirilevyjen kuljetusleveys on esiasetettu:
Yksinkertainen kuljetus 210 mm
Kaksoiskuljetus, rata 1 100 mm
Kaksoiskuljetus, rata 2 210 mm 4
OHJE: 4
Aseta vesivaaka kaksoiskuljetuksen yhteydessä asennusta varten X-suunnassa aina vain
automaatin ulommaisille koneenalustoille.
→ Mittaa piirilevykuljetinhihnan yläpinnan ja lattian välinen etäisyys. Tämän etäisyyden tulee
olla 800 mm, 900 mm, 930 mm tai 950 mm.
4

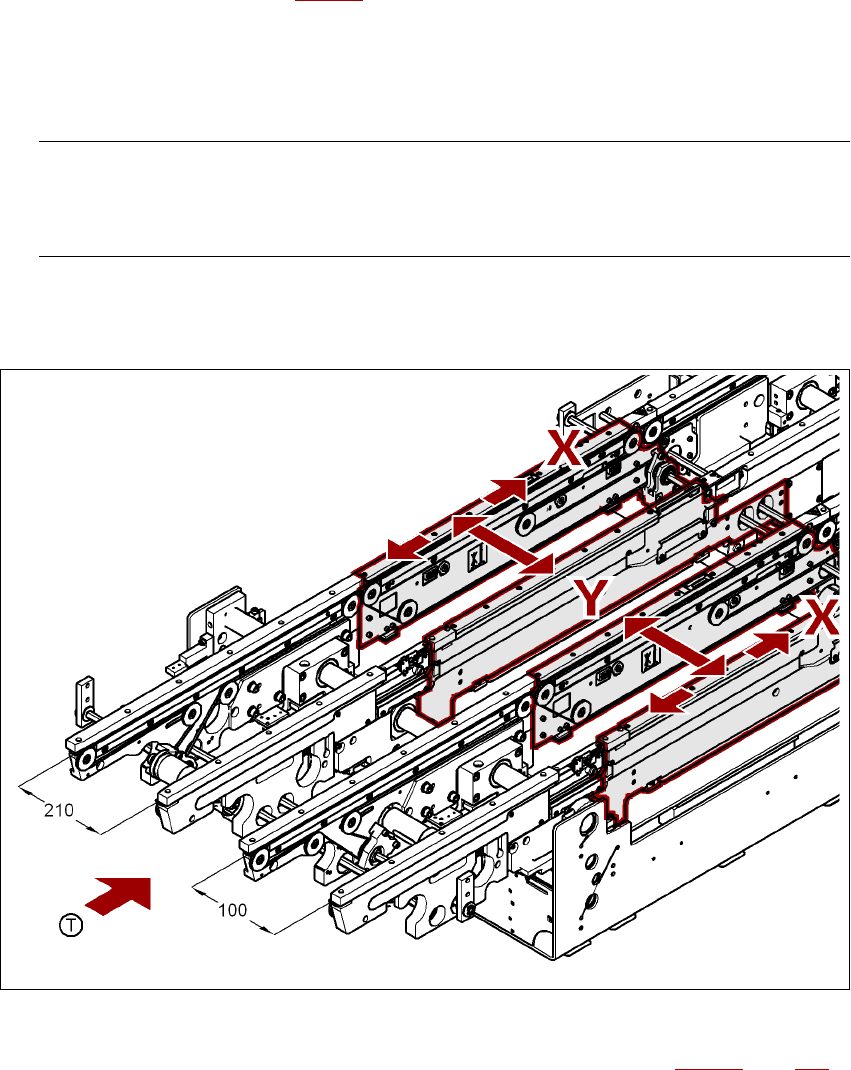

Kuva 4.3 - 31 Automaatin asennus X- ja Y -suunnassa
→ Säädä 36 mm kiintoavaimella säätöruuvia M24x2x120 (pos. 1 kuvassa 4.3 - 32, sivu 280)
siten, että vaaditussa piirilevyn kuljetuskorkeudessa koneen vesivaa'an kupla ei poikkea nol-
lapisteestä.
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
280
4

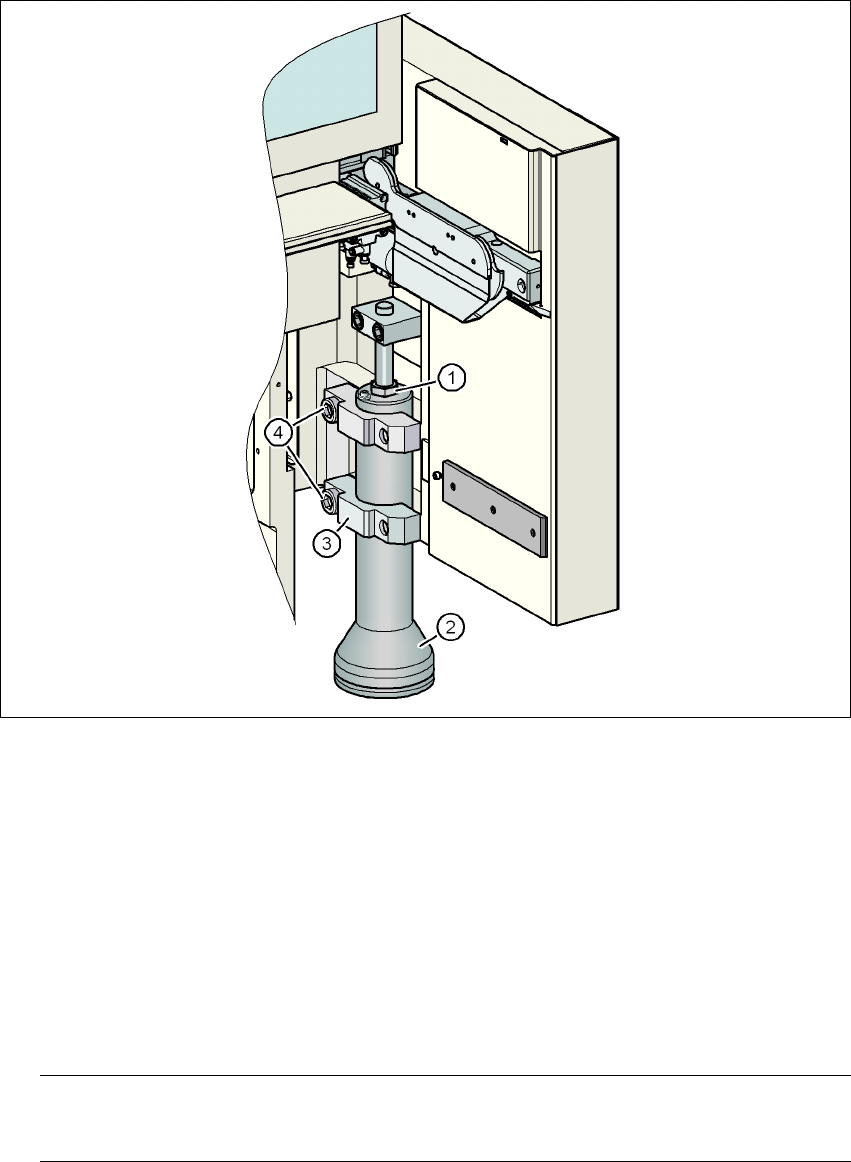

Kuva 4.3 - 32 Ulommaisten konejalkojen korkeuden säätö
(1) Korkeudensäädön säätöruuvi M24x2x120
(2) Ulompi konejalka
(3) Liitinosa
(4) Kuusiokoloruuvi M24x90
→ Tarkasta vaadittu piirilevyn kuljetuskorkeus.
→ Kun automaatti on säädetty oikeaan asentoon, vedä momenttiavaimella kuusiokoloruuvit
M24x90 (pos. 4) momenttiin kaikkien ulommaisten konejalkojen lukituspalojen kiinnittämisek-
si (pos. 3).
OHJE 4
Kiristysmomentti on 130 Nm. Jos kiristysmomentti on pienempi, automaatti voi alkaa täristä.
→ Kierrä keskimmäisiä konejalkoja 135 - 145 mm haka-avaimella niin pitkälle ulos, että ne sei-
sovat tukevasti lattialla.
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
281
→ Huomioi, ettet kierrä keskimmäisiä jalkoja liikaa ulos ja poista siten automaattia vaaituksesta.
4
Kuva 4.3 - 33 Keskimmäisen konejalan säätö ja lukitus
→ Tarkasta vesivaa'alla vielä kerran automaatin tarkka paikoitus.
→ Kiristä M24-vastamutteri (Pos. 3) SW65-kiintoavaimella.
4.3.19 Kuljetusvarmistusten poistaminen
– Poista portaaliakseleista kaikki kuljetusvarmistukset.
(1) Välikappale
(2) Keskimmäinen konejalka
(3) Vastamutteri M24
