Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Nauhajätejohteen sovitus PL-kuljetuskorkeuteen Alka en ohjelmistoversiosta SR.70x.xx Painos 01/2011 286 4.5 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen 4.5.1 Nau…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen
285
→ Laske komponenttivaunun pöytää hitaasti alas, kunnes kierrekiinnitysnastat ovat tukipölkyis-
sä (Pos. 5 kuvassa 4.4 - 2
).
→ Poista asennusapukannatin.
4
Kuva 4.4 - 2 Kiinnitä asennusapukannatin SIPLACE X komponenttivaunun komponenttipöytään
(1) Asennusapukannatin
(2) Nostosilmukka
(3) Kuusiokoloruuvi DIN 912, M8 x 50, 2 kappaletta
(4) M8-kierrereikä komponenttipöydässä, 2x
(5) Tukipalkki, 2 kappaletta
(6) Spiraalipuikko, DIN 7343, 8 x 40 - St, 2 kappaletta
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Nauhajätejohteen sovitus PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
286
4.5 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen
4.5.1 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen
Nauhajätejohteen pituus voidaan säätää kulloisenkin PL-kuljetuskorkeuden mukaiseksi siten, että
nauhapalaset ohjautuvat suoraan komponenttivaunun nauhajätesäiliöön.
4

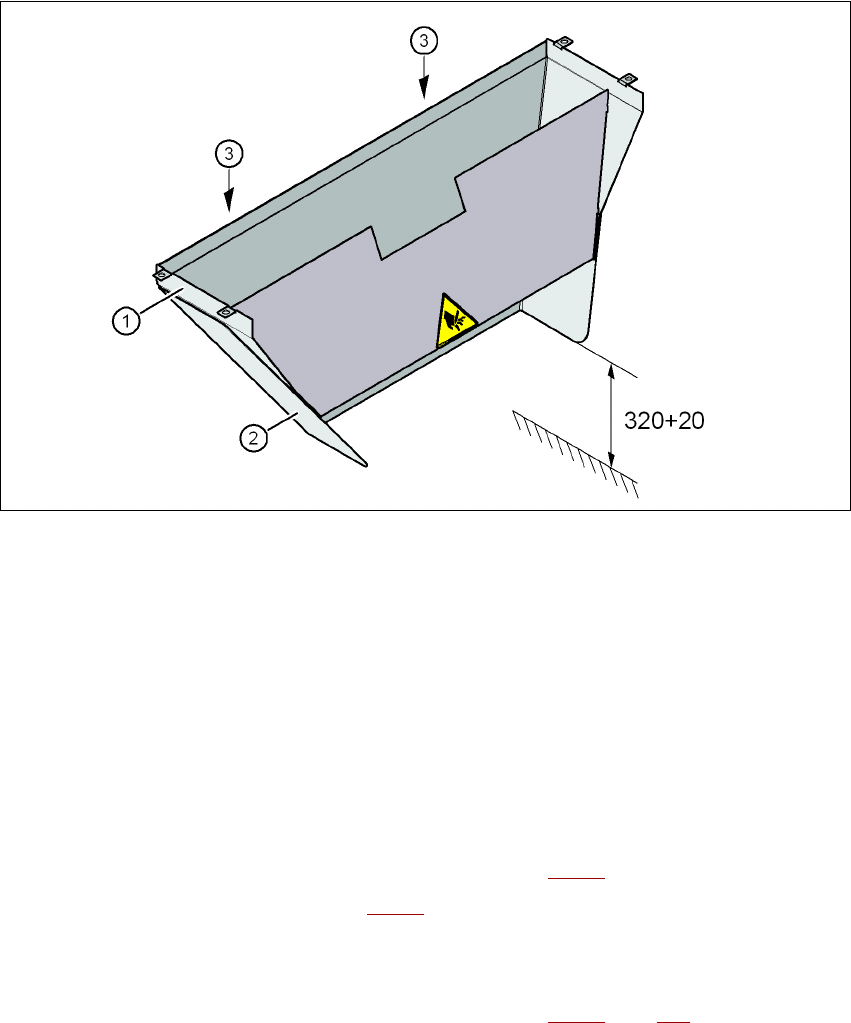

Kuva 4.5 - 1 Nauhajätejohteen (X-sarja) sovitus - mitat millimetreinä
(1) Nauhajätejohde
(2) Pidennyslevy
(3) Kuusikulmamutteri M4, DIN 985, 2 kpl
4.5.1.1 Työkalu
– Kiintoavain, avainkoko 7 mm
4.5.1.2 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen 830 mm
→ Irrota molemmat kuusiokantamutterit M4 (pos. 3 kuvassa 4.5 - 1)
→ Poista pidennyslevy (pos. 2 kuvassa 4.5 - 1
).
4.5.1.3 Nauhajätejohteen sovitus PL-kuljetuskorkeuteen 900 mm - 950 mm
→ Irrota molemmat kuusiokantamutterit M4 (pos. 3 kuvassa 4.5 - 1, sivu 286).
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Tyhjänauhajohdekanavan sovitus komponentin korkeuteen
287
→ Säädä pidennyslevy (pos. 2 kuvassa 4.5 - 1, sivu 286) siten, että alareunan ja lattian välinen
etäisyys on maksimissaan 320 mm + 20 mm (katso kuva 4.5 - 1
, sivu 286).
4.6 Tyhjänauhajohdekanavan sovitus komponentin
korkeuteen
Jos käytössä on syöttömoduuleja, jotka käyttävät nauhoja, joiden taskukorkeus on > 12 mm, niin
jakolevy (pos. 1 kuvassa 4.6 - 1
) on poistettava.
4

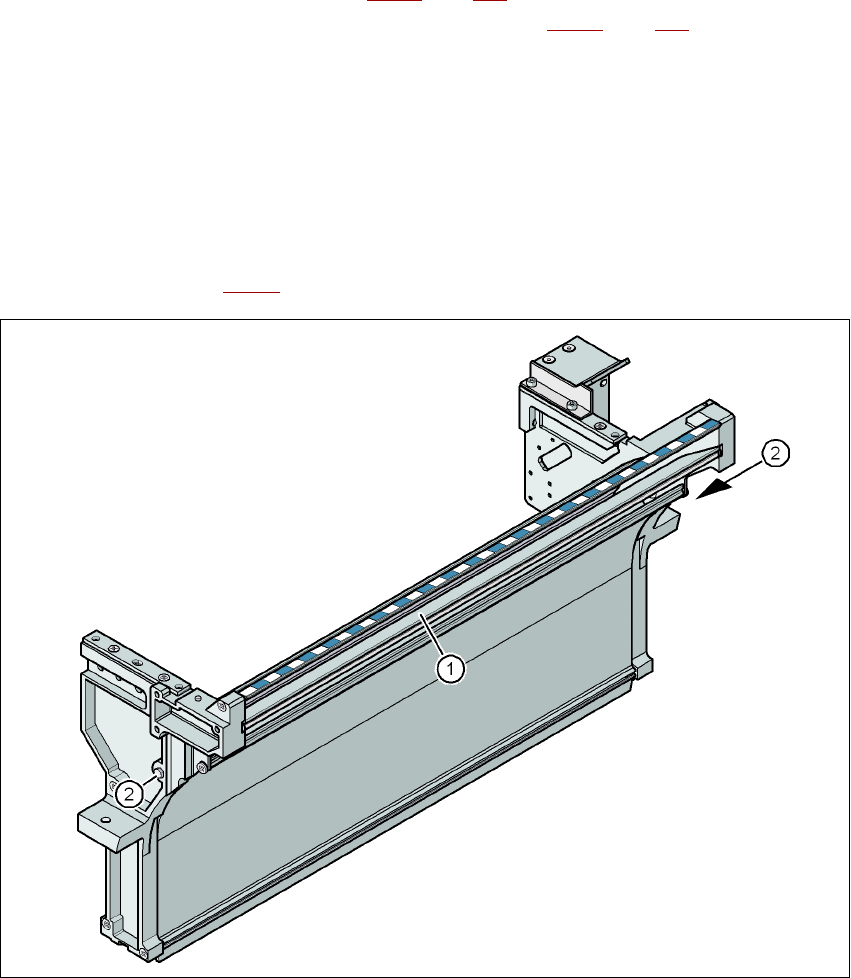

Kuva 4.6 - 1 Tyhjänauhajohdekanava SIPLACE X-sarja
(1) Jakolevy nauhoille > 12 mm irrotettavissa
(2) DIN 93384 - M4x20 ruuvi, 2 kpl
