Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja Tarkistuskäynnin suorittaminen Alkaen ohjelmisto versiosta SR.70x.xx Painos 01/2011 324 OHJE 5 Älä koskaan repäise peitefoliota pois. Se voi johtaa ongelmiin pei…
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Tarkistuskäynnin suorittaminen
323
5.9 Tarkistuskäynnin suorittaminen
5.9.1 X-syöttömoduulien tarkastus
5

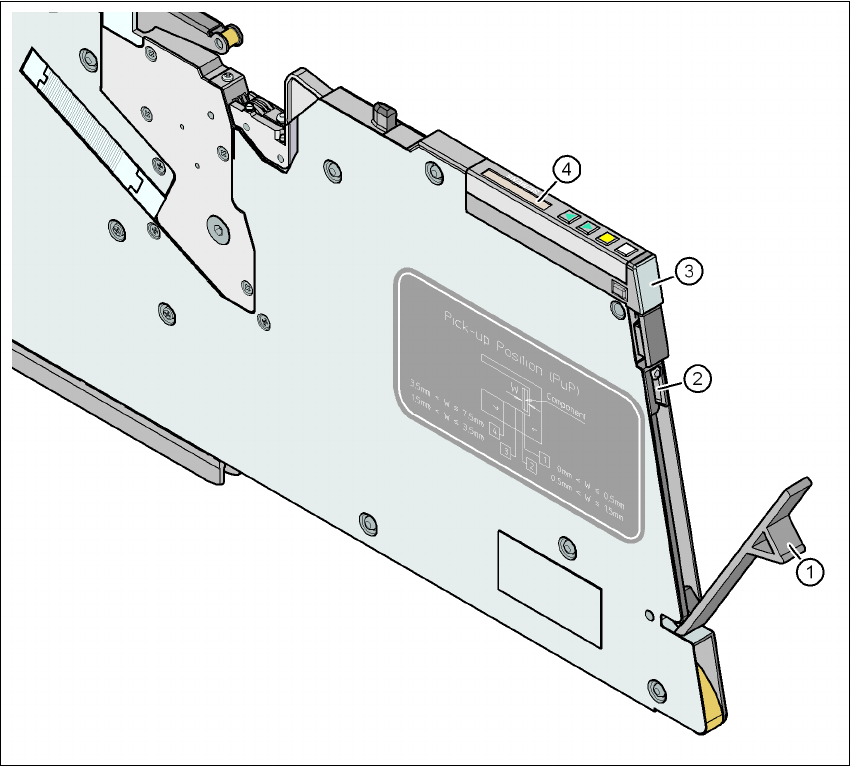

Kuva 5.9 - 1 X-syöttömoduulien tarkastus
(1) Läppä
(2) Veitsi
(3) Statusnäyttö
(4) LCD-näyttö
5
→ Tarkasta, onko X-nauhansyöttömoduulin foliosäiliö täysi. Avaa sen tekemiseksi läppä (pos.
1). Vedä peitefolio ulos ja leikkaa se saksilla tai integroidulla veitsellä (pos. 2) 8 ja 12 mm X-
nauhasyöttömoduuleissa pois.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Tarkistuskäynnin suorittaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
324
OHJE 5
Älä koskaan repäise peitefoliota pois. Se voi johtaa ongelmiin peitefolion poistossa. 8 ja 12
mm X-nauhasyöttömoduuleissa on integroituna veitsi (pos. 2) peitefolion poiston helpottami-
seksi.
→ Tarkasta monivärinen statusnäyttö (pos. 3 kuvassa 5.9 - 1
, sivu 323).
– Jos siinä on vihreä valo, syöttömoduuli on käyttövalmis.
– Jos siinä on oranssi valo, se ilmaisee varoitusta. Varoitusteksti tulee LCD-näytölle (pos.
4 kuvassa 5.9 - 1
, sivu 323).
– Jos statusnäyttössä on punainen valo, niin jokin virhetoiminto on tapahtunut. Virheilmoi-
tus tulee LCD-näytölle (pos. 3 kuvassa 5.9 - 1
, sivu 323).
Käyttöpaneelin LCD- ja statusnäyttöjen listaus on osassa 5.11
, sivu 337. 5
Jos statusnäyttöä ei ole, niin syyt voivat olla: 5
– Syöttömoduulin varustus ei ole ajan tasalla.
– Syöttömoduuli on rikki.
– Syöttömoduuli on deaktivoitu (esim. seurauksena paineilman paineen laskusta).
5.9.2 Nauhojen oikea-aikainen jatkaminen
OHJE:
Jatka nauhoja oikea-aikaisesti, jotta syöttömoduulit eivät tyhjenny. Tämä johtaa muutoin ko-
honneisiin seisokkiaikoihin.
Nauhoja ei pidä myöskään jatkaa liian aikaisin, sillä kun jatkamisen jälkeen kelaat vanhan
nauhan pään uuteen kelaan, voi olla, että uuden nauhan kela tulee liian täyteen, nauha luis-
taa kelasta ja tarttuu kiinni. Tämä puolestaan johtaa noutovirheisiin ja kohonneisiin seisok-
kiaikoihin. 5
5.9.3 PL-tukien tarkastaminen
→ Tarkasta magneettisten PL-tukien positiot nostopöydässä:
– Huomioi, että PL-tuet eivät törmää piirilevyn alapinnan komponentteihin.
– Huomioi lisäksi, että PL-tuet eivät törmää PL-kuljettimen reunoihin.
– Käytä PL-tukia vain siten, kuin osassa 6.13
, sivu 420, on kuvattu.
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Tarkistuskäynnin suorittaminen
325
5.9.4 Pidike lisä nauharullalle
5

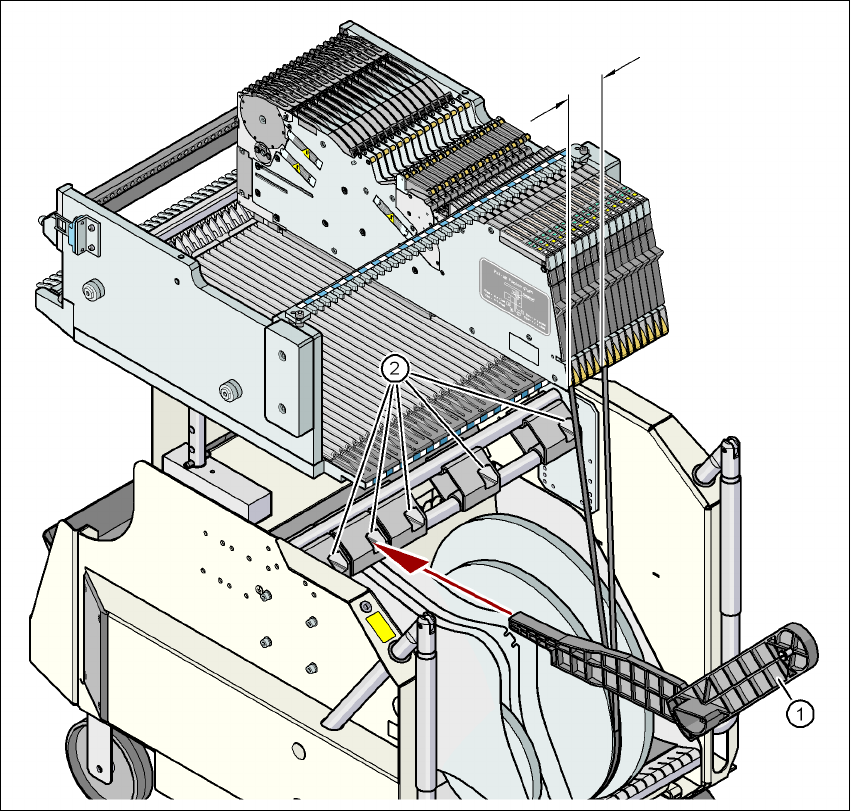

Kuva 5.9 - 2 Pidike lisä nauharullalle
(1) Pidike lisä nauharullalle, artikkeli-nro. 00141217-xx
(2) Pidikkeen kiinnityslaite
5
X-sarjan syöttömoduulit voivat työstää nauhoja ongelmitta, jos sivuttaispoikkeama syöttömoduu-
lin ja nauharullan välillä on alle 60 mm. Jos annetusta varustelusta johtuen maksimaalista sallittua
sivuttaipoikkeamaa ei voi noudattaa, suosittelemme, lisä-nauharullapitimen käyttämistä (pos. 1).
Pistä pidike yksinkertaisesti kiinnityslaitteeseen (pos. 2) ja työnnä sitä sivuttain kunnes, maksimi
sallittu poikkeama 60 mm on alittunut. Komponenttivaunussa on yhteensä 5 kiinnityslaitetta. Jo-
kainen nauharullapidike voi ottaa 2 nauharullaa, joten maks. kymmenen 15" (381 mm) - rullaa voi-
daan asettaa nauhakontin yläpuolelle.
Maks. 60 mm
