Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.70x.xx P ainos 01/2011 334 → V edä peitefoliota poimintaikku nan sivu staa pitkin eteenpäin ja sitten …
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Syöttömoduulien varustaminen
333
5

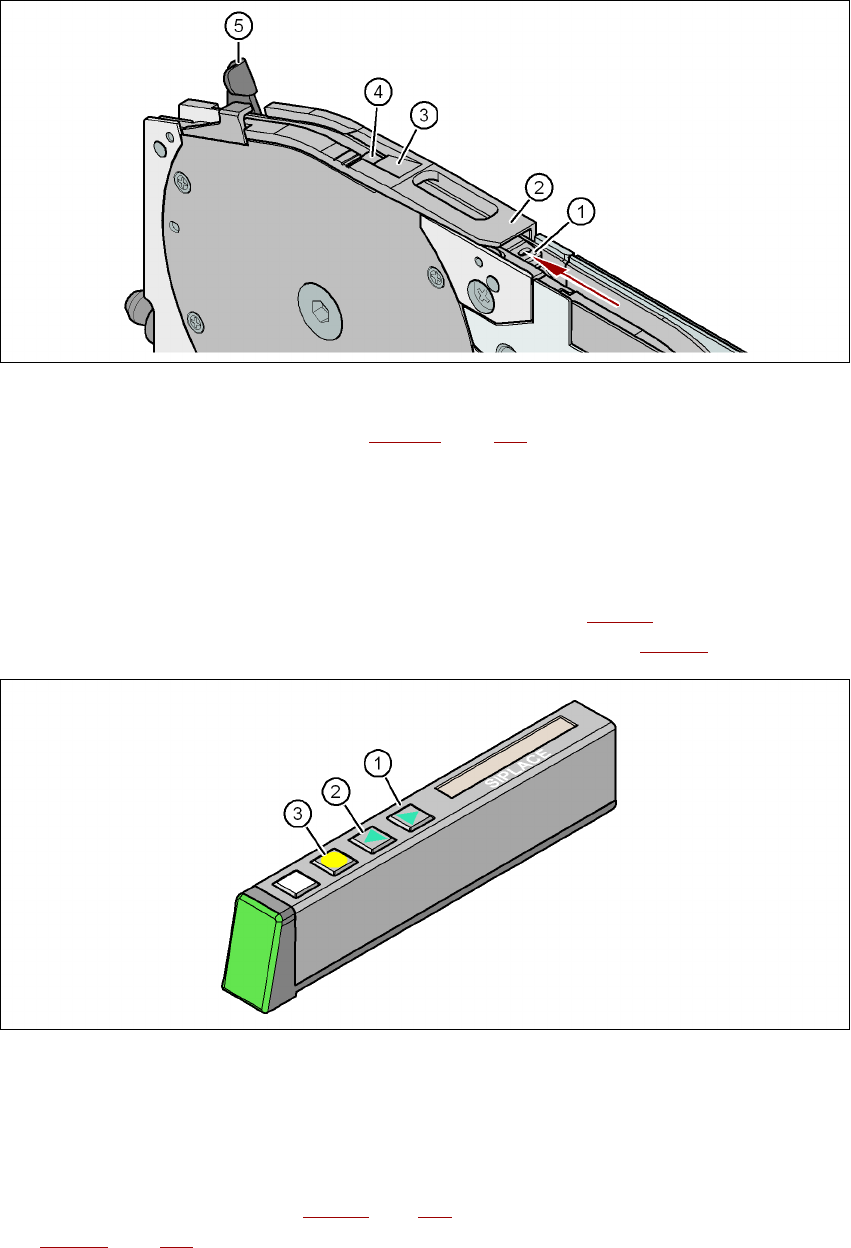

Kuva 5.10 - 5 Nauhansyötömoduulin poimintaikkuna
(1) Nauhatuki, poistettavissa (katso luku 5.10.4.4, sivu 335)
(2) Poimintaikkuna
(3) Peitefolion poisvetokulma
(4) Komponenttien poiminta-alue
(5) Vipu poimintaikkunan kohottamiseen ja lukitsemiseen
→ Paina ohjauspaneelin painiketta ETEENPÄIN (pos. 1 kuvassa 5.10 - 6
) siksi, kunnes peitefo-
lion taittokohta on komponenttien poiminta-alueella (pos. 4 kuvassa 5.10 - 5
).
5
Kuva 5.10 - 6 Syöttömoduulin ohjauspaneeli
(1) Painike ETEENPÄIN nauha kuljettamiseen eteenpäin
(2) Painike TAAKSEPÄIN nauhan kuljettamiseen taaksepäin
(3) Painike FOLIO peitefolion kiristämiseen
→ Työnnä vipua (pos. 5 kuvassa 5.10 - 5
, sivu 333) eteenpäin, poimintaikkunan (pos. 2 kuvassa
5.10 - 5
, sivu 333) kohottamiseksi ensimmäiseen lukituskohtaan.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
334
→ Vedä peitefoliota poimintaikkunan sivustaa pitkin eteenpäin ja sitten poimintaikkunan alta
ulos.
→ Käännä peitefolio taaksepäin, kunnes se on vasten poisvetokulmaa (pos. 3 kuvassa 5.10 - 5
,
sivu 333
).
OHJE 5
Laske poimintaikkuna alas vasta kun peitefolio on poisvetokulmaa vasten.
→ Loksauta vipu (pos. 5 kuvassa 5.10 - 5
, sivu 333) takaisin poimintaikkunan laskemiseksi alas.
→ Johda peitefolio peitefoliokeinuvivun (pos. 2 kuvassa 5.10 - 7
) ylitse ja edelleen folionpakka-
uspyörille (pos. 1 kuvassa 5.10 - 7
).
5

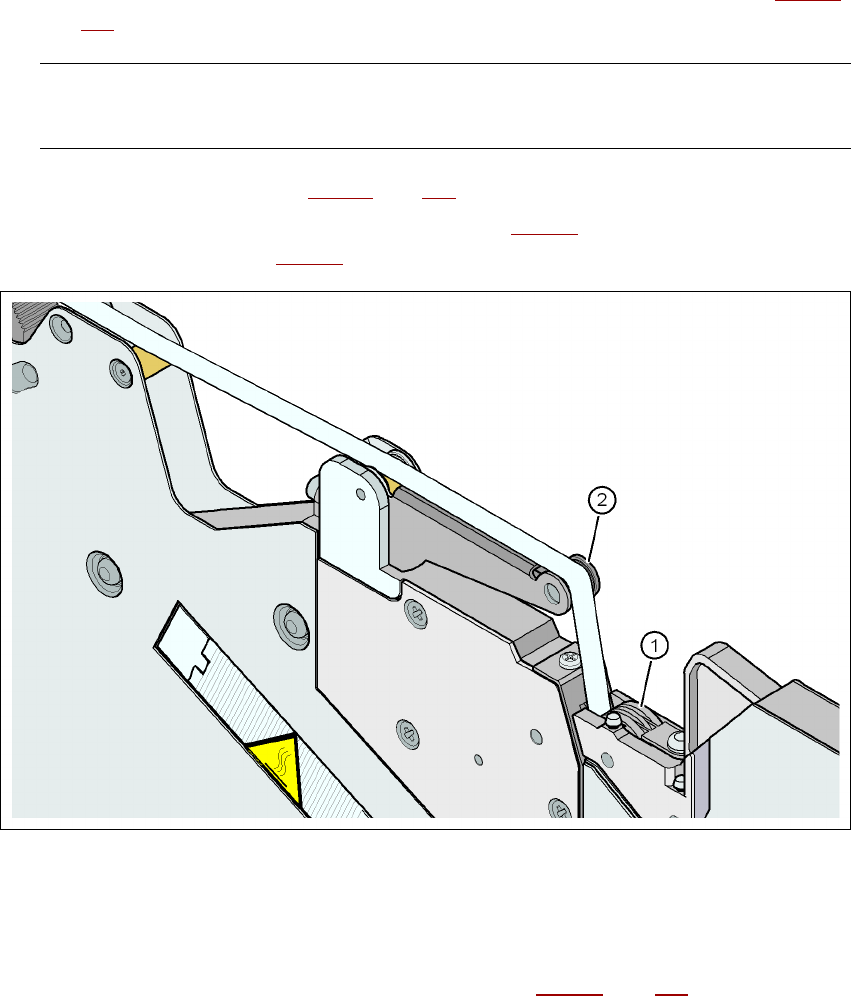

Kuva 5.10 - 7 Peitefolion vienti peitefolionpakkauspyörille
(1) Peitefolionpakkauspyörät
(2) Peitefolio
5
→ Paina ohjauspaneelin painiketta FOLIO (pos. 3 kuvassa 5.10 - 6, sivu 333) niin pitkään, että
peitefolio on kireällä. Peitefoliokeinuvipu taipuu alas ja pysäyttää käyttömoottorin.
→ Leikkaa nauha poikki syöttömoduulin etureunan tasalta.
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Syöttömoduulien varustaminen
335
5.10.4.4 Nauhatuki 8 mm X-nauhansyöttömoduulille
5

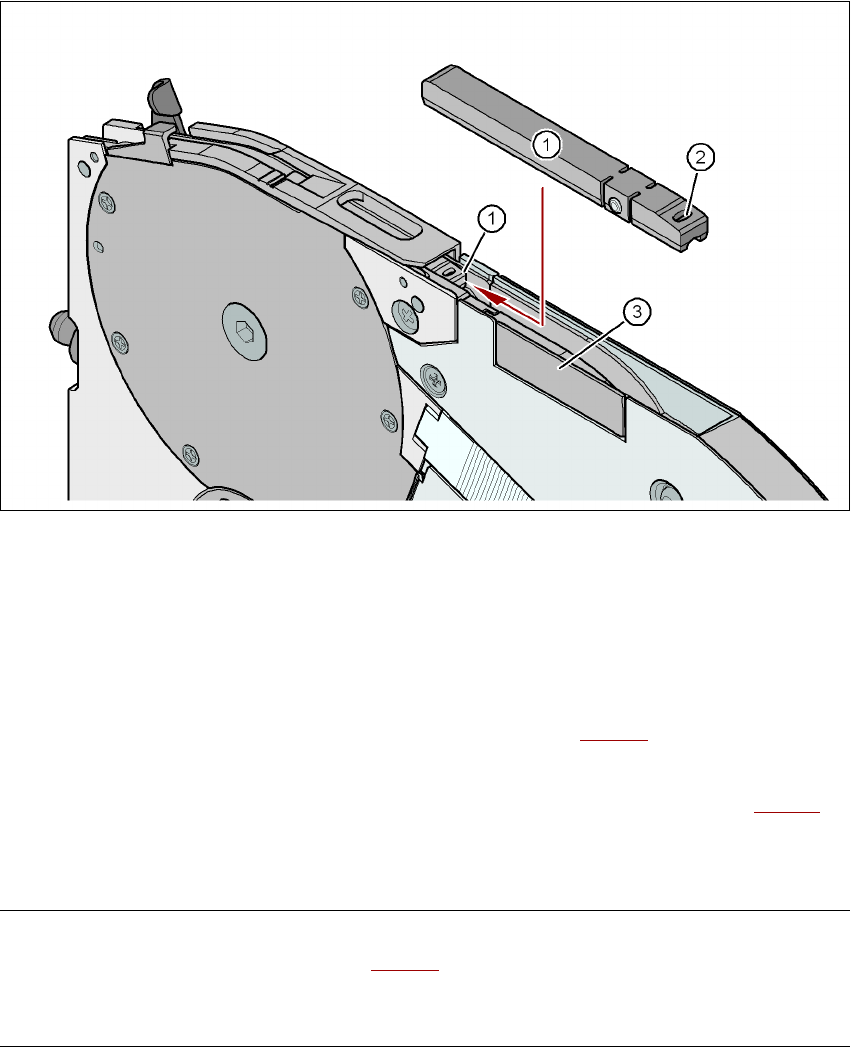

Kuva 5.10 - 8 8 mm X-syöttömoduuli - nauhatuki ja liitosanturi
(1) Nauhatuki, poistettavissa
(2) Soikea aukko nauhatuessa
(3) Liitosanturin asennuspaikka
8 mm X-syöttömoduuli on varustettu nauhatuella (pos. 1 kuvassa 5.10 - 8
). Tarvittaessa sen voi
helposti poistaa.
→ Pistä kelloseppä-ruuvimeisselin terä nauhatuen soikeaan aukkoon (pos. 2 kuvassa 5.10 - 8
) ja
vedä nauhatuki vasten nauhan kuljetussuuntaa ulos.
→ Huomioi asettaessasi nauhatuen paikalleen, että se napsahtaa lukitukseen ohjepaikassaan.
OHJE 5
Aseta aina nauha-alatuki (pos. 1 kuvassa 5.10 - 8
) 8 mm X-syöttömoduuliin, kun komponentti-
koko on 0402 tai sitä pienempi. Täten saavutetaan vakio Z-poimintakorkeus ja poimintakorkeu-
den korjauksiin tarvittavan ajan määrä redusoituu minimiinsä.
