Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja 357 6.1.1.7 Asennus Pipetinvaihta ja X4I-automaatissa (kat so kuva 6.1 - 2 , sivu 353 ) ja pipetinvaiht aja…
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
356
6.1.1.6 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X2-automaatissa
Asetuspaikoille 1 ja 3 voidaan SpeedStar:ille asentaa maks. 2 pipetinvaihtajaa (pos. 1 ja 2 ku-
vassa 6.1 - 5
). Asetuspaikoille 2 ja 4 voidaan asentaa kullekin yksi pipetinvaihtaja. Tämä tuottaa
36 makasiinin kanssa 6 pipetinvaihtajan kokonaiskapasiteetin ja yhteensä 432 pipettipaikkaa.
6

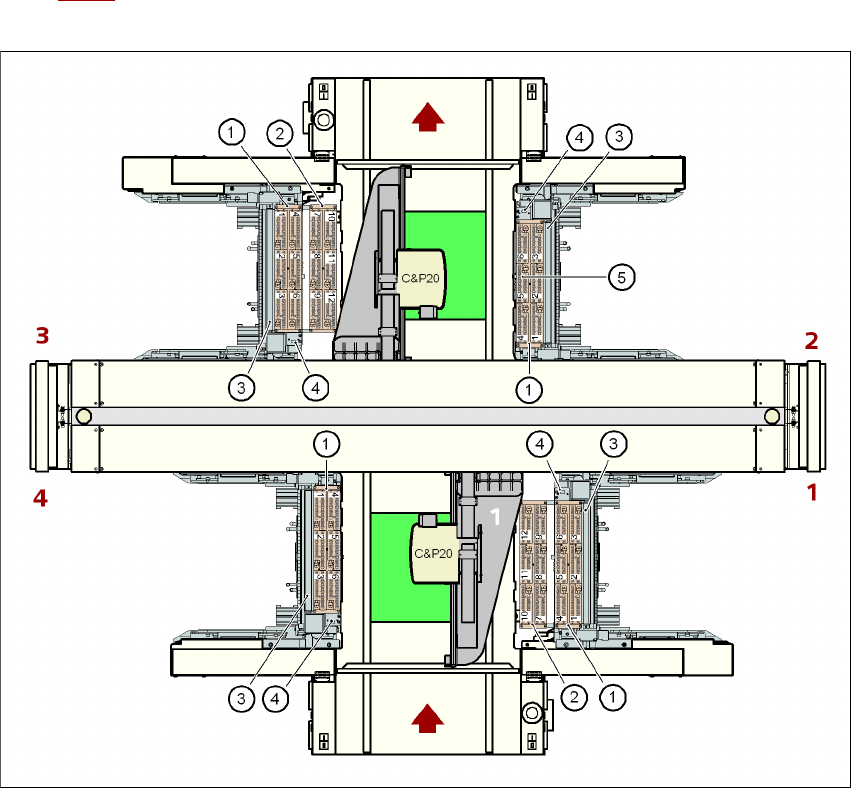

Kuva 6.1 - 5 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X2-automaatissa
6
(1) Pipetinvaihtaja, "Rivi 1"
(2) Pipetinvaihtaja, "Rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
357
6.1.1.7 Asennus
Pipetinvaihtaja X4I-automaatissa (katso kuva 6.1 - 2, sivu 353) ja pipetinvaihtaja "Rivi 1" X4-, X3-
ja X2-automaateissa (katso kuvaa 6.1 - 3
, 6.1 - 4 ja 6.1 - 5 alkaen sivulta 354) ovat kukin kiinnitetty
komponenttivaunun sisäänvetolaitteeseen. SIPLACE X4-, X3- ja X2-automaatteihin voi asentaa
vielä toisen pipetinvaihtajan. Näille pipetinvaihtajille "Rivi 2" on saatavissa asennussarja. Se pitää
sisällään poistolaitteen ja poisheittosäiliön pipeteille (katso kappale 6.1.1.11
, sivu 361).
6

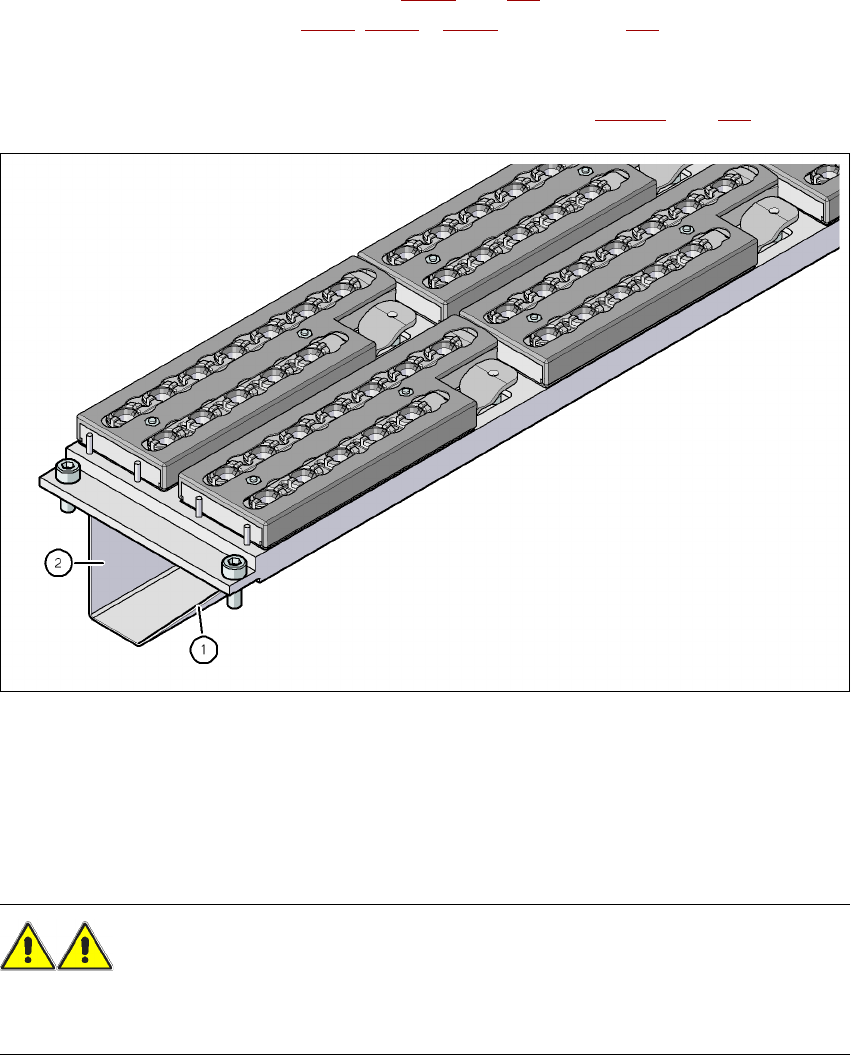

Kuva 6.1 - 6 Asennuspaikka
(1) Vino sivu on komponenttivaunun sisäänvetolaitteen suunnassa
(2) Pystysuora sivu on piirilevykuljettimen suunnassa
→ Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
VAROITUS 6
– Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheut-
taa ladontapään törmäysvaaran!
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
358
6.1.1.8 Ohjeita käyttöön
→ Kun makasiini täytetään ensimmäisen kerran tietyllä pipettityypillä, niin merkitse se tarralla.
OHJE 6
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja. 6
→ Avaa lukituslevy ja työnnä pipetit pipettipaikkoihin.
→ Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
VAROVASTI 6
Makasiinit saa täyttää vain, kun kaikki pipetit, jotka ovat Collect&Place-päässä, on laitettu
takaisin makasiineihinsa. 6
OHJE 6
On vältettävä komponenttien putoamista makasiinin päälle. Tämä voi johtaa lukituskiekon
kiinnijuuttumiseen. Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
→ Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
6.1.1.9 Makasiinin vaihto
→ Paina vipua (pos. 1 kuvassa 6.1 - 7, sivu 356), makasiinin irroittamiseksi painonappikuulista
(pos. 5 kuvassa 6.1 - 7
, sivu 356). Nosta makasiini pois kannattimesta.
