Asemalaajennukset Käyttöohje SIPLACE X-sarj a Pipetinvaihtaja Alkaen ohjelmistov ersiosta SR.70x.xx Painos 01/2011 366 6 6 Kuva 6.1 - 13 SIPLACE MultiS tar:in pipet invaihtajien sijainti X4I-automaatissa OHJE: 6 – Ladont…
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
365
6.1.2.2 Tekniset tiedot
6
6
6
6
6
6.1.2.3 SIPLACE MultiStar:in pipetinvaihtajien sijainti X4I-automaatissa
Asetuspaikoille 1, 2, 3 ja 4 voidaan CPP-päälle asentaa kuhunkin yksi pipetinvaihtaja (pos. 1 ku-
vassa 6.1 - 13
, sivu 366).
Ladonta-automaatissa on tällöin seuraava pipettikonfiguraatio:
6
Pipetinvaihtaja SIPLACE MultiStar:ille ja SpeedStar:ille
Mitat (Pituus x Leveys x Korkeus) 449 x 94,5 x 55 mm³
Pipettipaikkojen lukumäärä
Tyyppi 20xx 60
Tyyppi 28xx 9
Tyyppi 10xx, 11xx, 12xx 72
Pipettityypit 20xx (CPP-pää)
28xx (CPP-pää)
10xx, 11xx, 12xx (C&P20-pää)
Pipetinvaihtoaika n. 2 sek. per pipetti
Paineilmaliitäntä 0,48 MPa (4,8 bar)
Asettelupa
ikka
Pipettimakasiinien
lukumäärä
Vara-pipettimakasiinien
lukumäärä
Pipettipaikkojen
lukumäärä
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
366
6
6

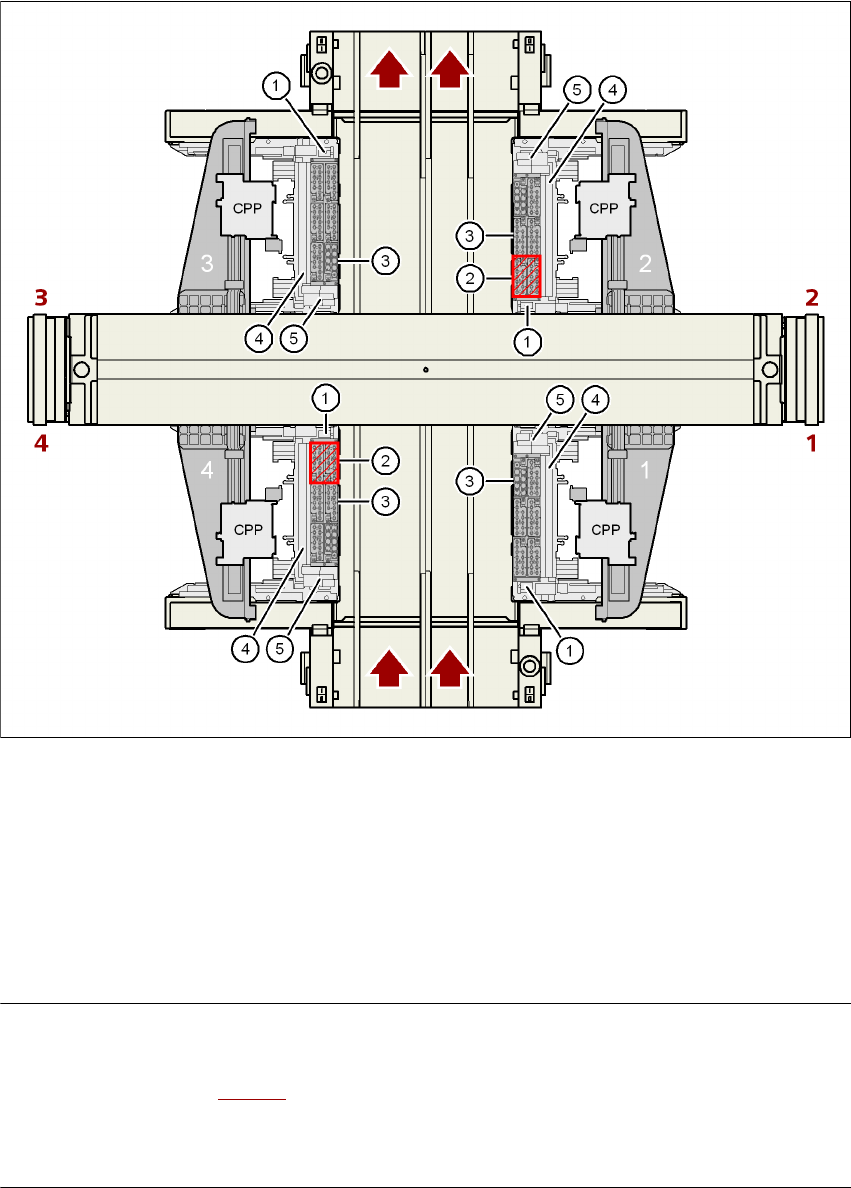

Kuva 6.1 - 13 SIPLACE MultiStar:in pipetinvaihtajien sijainti X4I-automaatissa
OHJE: 6
– Ladontapäät eivät pääse asetusapaikoilla 2 ja 4 käsiksi molempiin sisempiin pipettimasiinei-
hin (pos. 2 kuvassa 6.1 - 13
).
– Kaikkien makasiinipaikkojen tulee olla täytettynä, koska makasiinin puuttuessa tai istuvuuden
ollessa huono, turvapiiri pysäyttää automaatin.
(1) Pipetinvaihtaja
(2) Vara-pipettimakasiini (asetuspaikka 2 tai 4)
(3) Pipettimakasiini
(4) Komponenttien poisheittosäiliö
(5) Poistolaite ja säiliö poisheitettäville pipeteille
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
367
6.1.2.4 SIPLACE MultiStar:in pipetinvaihtajajien sijainti X4-automaatissa
Asetuspaikoille 1, 2, 3 ja 4 voidaan CPP-päälle asentaa maks. 2 pipetinvaihtajaa (pos. 1 ja 2 ku-
vassa 6.1 - 14
). Kokonaiskapasiteetti on tällöin 8 pipetinvaihtajaa.
Pipettipaikkojen lukumäärä on vakiokonfiguraatiossa
40 makasiiniä (20xx) = 480 pipettipaikkaa
8 makasiiniä (28xx) = 72 pipettipaikkaa
6
Kuva 6.1 - 14 SIPLACE MultiStar:in pipetinvaihtajajien sijainti X4-automaatissa
(1) Pipetinvaihtaja, "Rivi 1"
(2) Pipetinvaihtaja, "Rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
