Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Telakointiasema SIPLACE X-sarjan kompon enttivaunulle 385 6 Kuva 6.2 - 2 T elakointiase ma - mi tat millimetreinä, liitäntä…
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Telakointiasema SIPLACE X-sarjan komponenttivaunulle Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
384
Telakointiaseman olennaiset tehtävät ovat:
– Energian syöttö komponenttivaunulle ja X-syöttömoduuleille
– Paineilman syöttö komponenttivaunulle ja X-syöttömoduuleille
– Infrastruktuurin tarjoaminen esivarustelupaikan PC:n ja syöttömoduulien väliselle tietolii-
kenteelle
Telakointiaseman avulla käyttäjä voi tuotantoympäristön ulkopuolelle suorittaa X-syöttömoduulien
toimintatestejä ja tarkastaa varustelun. Tällöin kaksi neljän telakointiaseman riviä on yhdistettynä
CAN-Bus:in välityksellä esivarustelu-PC:hen. Jokainen telakointiasema omaa oman sähkö- ja
paineilmaliitännän.
Telakointiaseman komponenttivaunun sisäänvetolaite (pos. 2 kuvassa 6.2 - 1
, sivu 383) voidaan
säätää haluttuun PL-kuljetuskorkeuteen. Esivarustelua varten komponenttivaunu työnnetään te-
lakointiasemaan (pos. 1 kuvassa 6.2 - 1
, sivu 383). Komponenttivaunun sivulla olevien rullalaa-
kerien ohjaamana komponenttivaunu liukuu komponenttivaunun sisäänvetolaitteen kiskoilla
energia- ja data-interface-liittimiin. Tällöin komponenttipöydällä olevien syöttömoduulien EDIF po-
sitioidaan optimaalisesti komponenttivaunun sisäänvetolaitteen EDIF:iin (pos. 5 kuvassa 6.2 - 1
,
sivu 383
) ja lukitaan siihen paikkaan molemmilla sivuttaislukitsimilla. Suojapellit (pos. 3 kuvassa
6.2 - 1
, sivu 383) estää komponenttivaunun kulkurulliin tarttumisen vaunua telakointiasemaan
työnnettäessä.
6
Kuvatekstit kuvaan 6.2 - 2, sivu 385
(1) Paineilmaliitäntä
(2) CAN-Bus-liitäntä
(3) Virransyöttöliitäntä
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
385
6

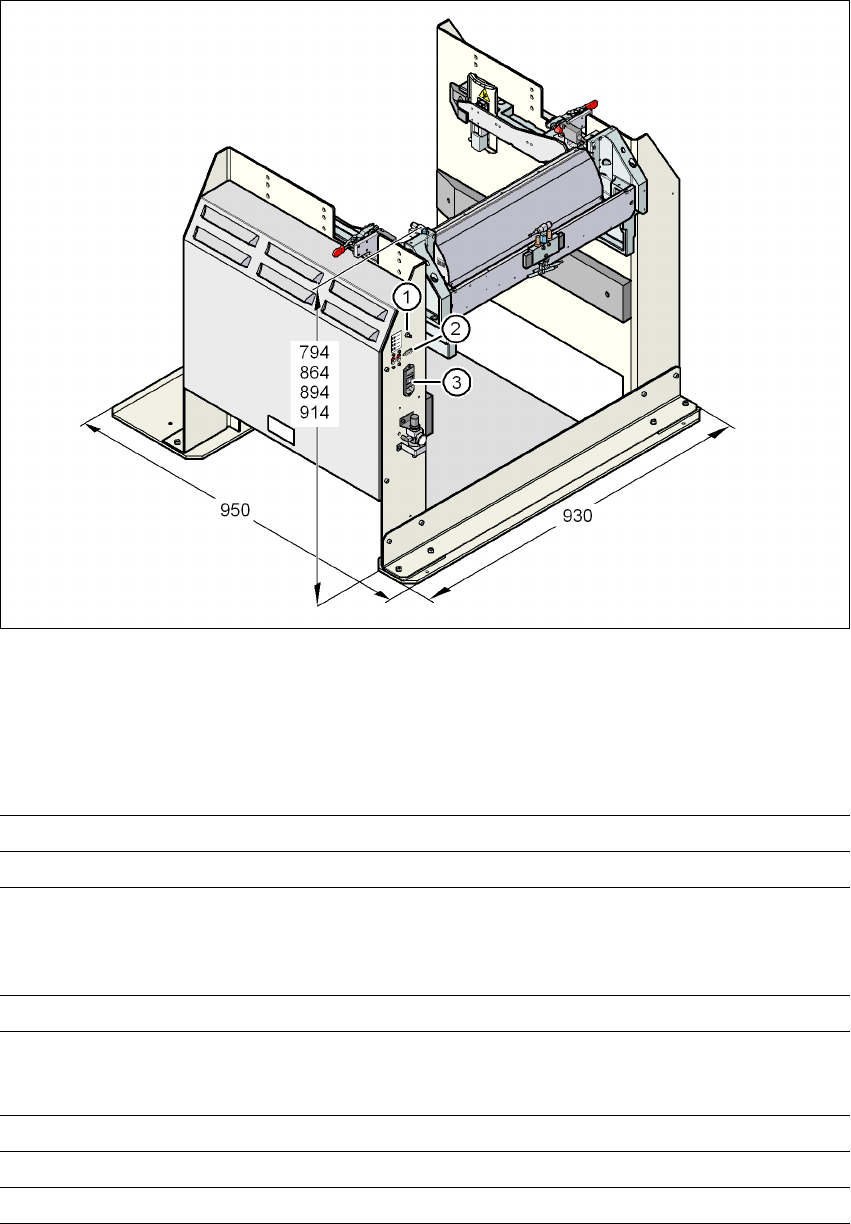

Kuva 6.2 - 2 Telakointiasema - mitat millimetreinä, liitäntäpaikat
6.2.2 Tekniset tiedot
6
Mitat
Pituus x Leveys 950 mm x 930 mm
Korkeus 794 mm jossa on PL-kuljetuskorkeus 830 mm
864 mm jossa on PL-kuljetuskorkeus 900 mm
894 mm jossa on PL-kuljetuskorkeus 930 mm
914 mm jossa on PL-kuljetuskorkeus 950 mm
Paino 120 kg
Paineilman liitäntäarvot
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Paineilmaliitäntä Kytkentäpistoke KS 2-M5-A
Paineilman kulutus 50 Nl/min
a
Liitäntäjännite 88 - 264 V~
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Telakointiasema SIPLACE X-sarjan komponenttivaunulle Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
386
6
6
6.2.3 Telakointiaseman mitat silloin, kun siihen on telakoituneena komponentti-
vaunu
6

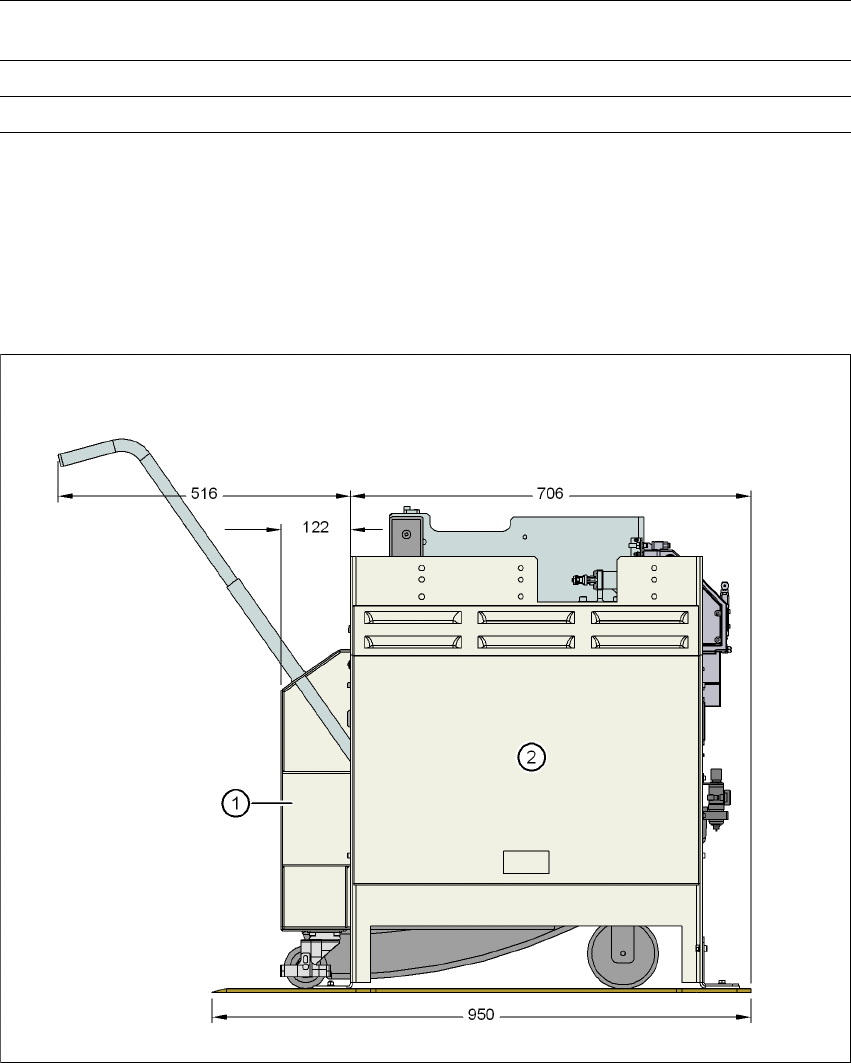

Kuva 6.2 - 3 Tekakointiasema telakoituneen komponenttivaunun kanssa - mitat millimetreinä
(1) Komponenttivaunu
(2) Telakointiasema
Nimellisvirta 3,5 A (230 V~)
7 A (115 V~)
Nimellis-näennäisteho 0,8 kW
Sulakkeet 2 x 8 A
a) Ilmakehän normaaliolosuhteissa 20°C ja 1013 hPa
