00196514-02_UM_X-Serie_SR705_FI - 第40页
Käyttöturvallisuus Käyttöohje SIPLACE X-sarj a Turvallisuusohjei ta Alkaen ohjelmistoversios ta SR.70x.xx Painos 01/2011 40 – V ain ASM Assembly Systems GmbH & Co. KG:n huoltotekn ikko tai ASM Assembly Sys- temsin ko…
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Turvallisuusohjeita
39
2.1.3.2 Henkilöiden ja käyttöhenkilöstön turvaksi
→ Koneen käyttäjät saavat suorittaa ainoastaan sellaisia toimenpiteitä, joihin heitä on riittävästi
opastettu, ja jotka he täysin hallitsevat!
→ Älä milloinkaan avaa suojakantta, jos et täysin tunne koneen käyntiä tai toimintaa! Suojakan-
net saa avata käytön aikana vain silloin, kun sitä tässä käyttöohjeessa tai keskustelussa ase-
man ohjelmiston kanssa pyydetään!
→ Älä milloinkaan laita päällekytketyn aseman yhteydessä päätäsi tai käsiäsi portaalien ja nos-
topöytien liikealueelle!
→ Pidä turvallisuutesi vuoksi sellaista työpukua, joka on ammattiyhdistyksen ohjeiden mukai-
nen, siis ei avarahihaista vaatetusta, jne.
→ Pienennä vaaran riskiä siten, että pidä nauhoja, ketjuja tai kravatteja työpaikalla.
→ Pitkähiuksisten henkilöiden täytyy pitää hiussuojaa.
VAROITUS 2
Automaatti on sähkökäyttöinen. Sähkölaitteiden ollessa käynnissä tietyissä osissa on välttämättä
vaarallinen jännite!
→ Kytke pääkytkin pois päältä ja erota automaatti verkon sähkönsyötöstä, kun suoritat töitä säh-
köä johtavissa osissa.
→ Lukitse automaatti kuten osassa 2.10
, sivu 94 on kuvattu.
Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan, vakavaan ruumiinvammaan ja/tai
merkittäviin esinevahinkoihin!
2.1.3.3 Laitteistojen ja laitteiden turvallisuudeksi
→ Minkäänlaatuisiin muutoksiin ei saa ryhtyä missään tapauksessa niin kauan kun ei ole täyttä
selvyyttä niiden vaikutuksesta laitteiston kokonaistoimintaan!
→ Asemien asentamisen, asetukset ja kunnossapidon saa suorittaa ainoastaan vastaavan kou-
lutuksen saanut henkilöstö!
→ Suojalaitteita ei saa muuttaa. Erityisesti on kiellettyä ottaa suojakytkimet pois toiminnasta tai
poistaa suojalaitteistot.
2.1.4 Turvallisuusohjeita laser-rakenneryhmille
Komponenteille, jotka joutuvat laser-luokitukseen, raukeaa käyttölupa, jos
– rakenneryhmän mekaaninen vaurioituminen on havaittavissa tai
– on suoritettu käsittely mekaniikassa tai rakenneryhmän sähköpiirissä. Vaurioitettu tai
puuttuva ruuvin varmistuslakka laserkomponenteilla (esimerkiksi suojalevyt, kiinnitys-
osat, asetuspotentiometrit) arvioidaan jo käsittelyksi.
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Turvallisuusohjeita Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
40
– Vain ASM Assembly Systems GmbH & Co. KG:n huoltoteknikko tai ASM Assembly Sys-
temsin kouluttama käyttäjän huoltoteknikko saavat vaihtaa laserkomponentteja.
– Laser-rakenneryhmille suoritettavat korjaukset tehdään ainoastaan ASM Assembly Sys-
tems:in tehtaalla.
2.1.5 Turvallisuusohjeita kestomagneeteille
X- ja Y-akselin lineaarimoottoreita varten käytetään voimakkaita kestomagneetteja.
HENGENVAARA
VOIMAKKAITA KESTOMAGNEETTEJA AUTOMAATIN SISÄLLÄ 2
Henkilöillä, joilla on passiivisia tai aktiivisia siirrännäisiä kuten sydäntahdistimet, defibrillaattorit,
insuliinipumput jne, on olemassa hengenvaara avattujen suojakupujen yhteydessä automaatin si-
sällä!
→ Vaarassa olevien henkilöiden tulee välttää automaatin välitöntä läheisyyttä.
VAROITUS
RUHJEVAARA 2
Ruhjevaara henkilöille, joilla on passiivisia metallisia siirrännäisiä (esim. levyt, ruuvit jne.).
→ Älä tartu tai kumarru koneeseen suojakansien ollessa avattuna.
Älä tuo metalliesineitä vaara-alueelle.
VARO
VOIMAKKAITA KESTOMAGNEETTIKENTTIÄ 2
Voimakkaista magneettikentistä on vaara, että tietovälineillä tai shekkikorteilla olevia tietoja hävi-
tetään.
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Turvallisuusohjeita
41

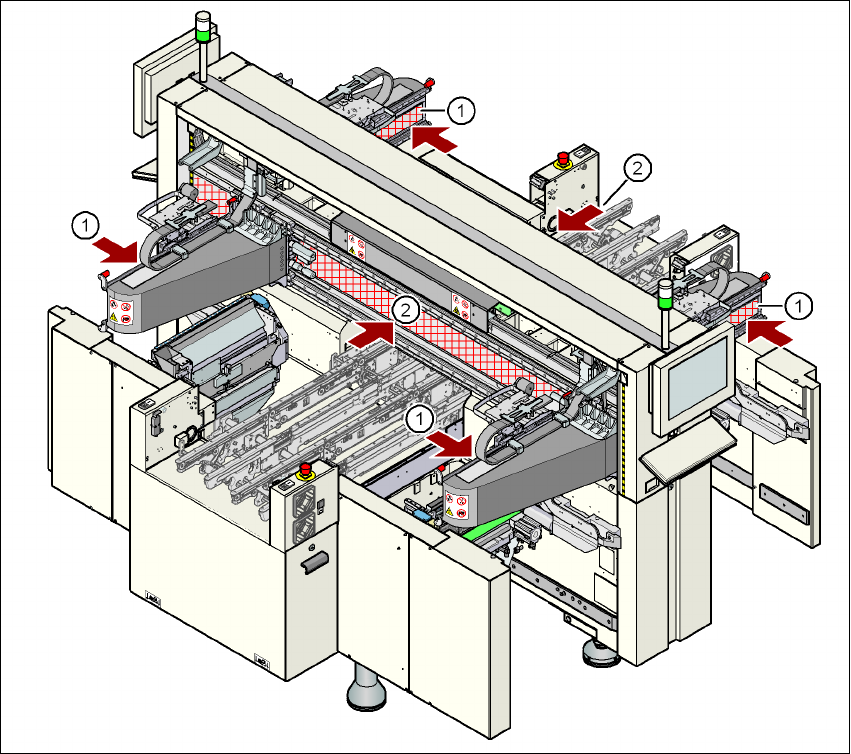

Kuva 2.1 - 1 Lineaarikäyttöjen kestomagneettien sijainti
(1) X-lineaarimoottorien kestomagneetit
(2) Y-lineaarimoottorien kestomagneetit
2
2
Noudata seuraavia ohjeita kestomagneetteihin kohdistuvissa töissä:
→ Jos henkilöllä on aktiivinen implantaatti (esim. sydämentahdistin) tai muita ferromagneettisia
proteeseja, hänelle on ehdottomasti kiellettyä tehdä näihin laitteisiin kohdistuvia töitä tai men-
nä niiden lähelle. Pidä turvallinen etäisyys lineaarimoottoriin!
→ Voimakkaista magneettisista vetovoimista johtuen magneettiradan ja liikkuvan primääriosan
suorassa läheisyydessä on noudatettava erityisiä varotoimenpiteitä. Raskaita tai leveitä te-
räs- tai rautaesineitä ei koskaan saa viedä manuaalisesti magneettiradan läheisyyteen.
Koska magneettiset vetovoimat eivät ole näkyviä, niiden vaikutukset magneettiradan lähei-
syydessä aliarvioidaan säännöllisesti. Magneettinen vetovoima voi alkaa äkillisesti. Veto-
voima voi magneettiradan kokoa vastaavien ferromagneettisten kohteiden (teräs tai rauta)
läheisyydessä nousta useaan tuhanteen newtoniin.
