Asemalaajennukset Käyttöohje SIPLACE X-sarj a Komponenttikamera TwinStar:ille , FC-kamera Alk aen ohjelmistoversiosta SR.70x.xx Painos 01/2011 404 6.6 Komponenttikamera T winS t ar:ille, FC-kamera 6.6.1 Kiinteä komponent…
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttien poisheittosäiliön anturi
403
6.4 Komponenttien poisheittosäiliön anturi
Artikkeli-nro. 00116848-xx Valvonta komponenttien poisheittosäiliölle X-sarja/D3
Komponenttien poisheittosäiliön anturi vahtii, istuuko poisheittosäiliö kunnolla kannattimessaan.
– Jos poisheittosäiliö ei istu kunnolla, automaattia ei voi käynnistää.
– Jos poisheittosäiliö hyppää pidikkeestään ladontaprosessin aikana, automaatti pysäytetään
heti päätörmäyksen estämiseksi.
Jokaista poisheittosäiliötä voidaan valvoa omalla anturillaan.
OHJE 6
Suosittelemme asentamaan, SpeedStar-päätä käytettäessä, optiona olevan tunnistimen kompo-
nenttien poisheittosäiliötä varten.
6.5 SIPLACE High-Force Head
Artikkeli-nro. 00119734-xxHigh-Force Head X-sarjaa varten
Tämä artikkelinumero pätee vain, kun tilataan uusi ladonta-automaatti, jossa on High-Force
Head vakio-TwinStar:in tilalla. 6
Artikkeli-nro. 00119753-xx High-Force Head Upgrade Kit
Käytä tätä artikkelinumeroa silloin, kun haluat korvata vakio-TwinStar:in High-Force Head:il-
lä. 6
6.5.1 Kuvaus
SIPLACE High-Force Head on vakio-TwinStar:in teknologinen jatkokehitys. Se voi käyttää samaa
komponettispektriä ja mahdollistaa lisäksi 30 N asti yltävien asetusvoimien saavuttamisen:
6.5.2 Tekniset tiedot
6
Muuten TwinStar:in ja High-Force Head:in tekniset tiedot vastaavat toisiaan (katso kohta 3.5.3.2,
sivu 138
).
SIPLACE High-Force Head:issa voidaan käyttää kaikkia niitä pipettejä ja tarttujia, joita myös va-
kio-TwinStar käyttää.
Ohjelmoitava asetusvoima 2,0 N - 10 N ± 10 %
yli 10 N - 30 N ± 15 %
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Komponenttikamera TwinStar:ille, FC-kamera Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
404
6.6 Komponenttikamera TwinStar:ille, FC-kamera
6.6.1 Kiinteä komponenttikamera P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
Artikkeli-nro. 00119718-xx Kiinteä komponenttikamera 16x16 digitaalinen, tyyppi 25
6

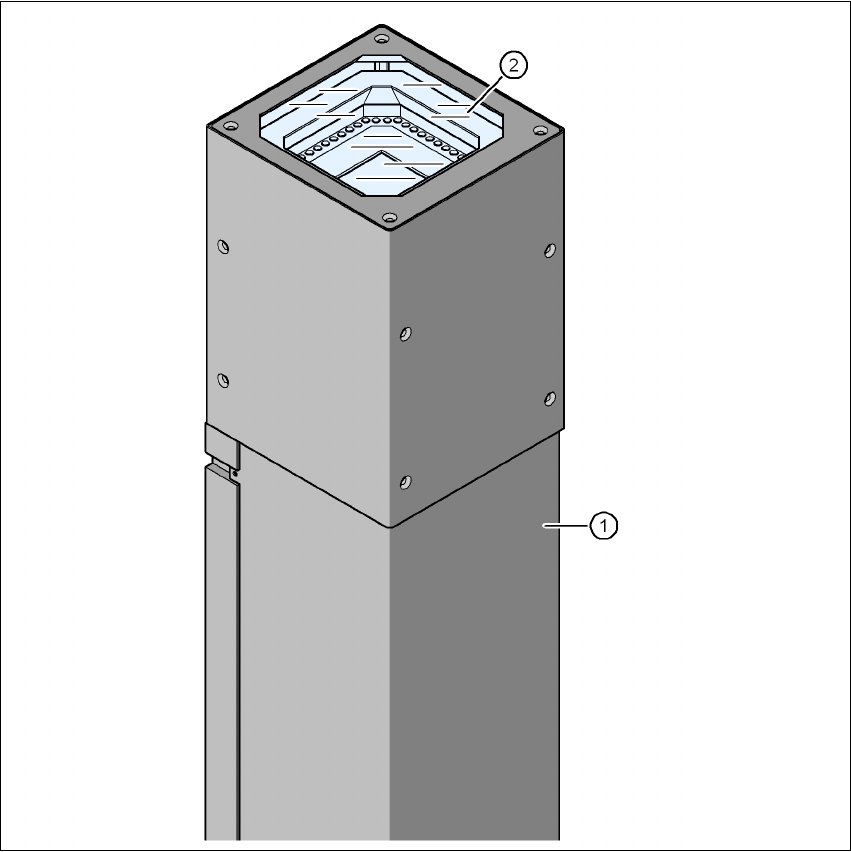

Kuva 6.6 - 1 Kiinteä komponenttikamera, P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
(1) Kamerakotelo integroidun kameran ja kameravahvistimen kanssa
(2) Lasilevy- sen alla valaistus- ja optiikkatasot
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttikamera TwinStar:ille, FC-kamera
405
6.6.2 Turvaohjeita
VAROITUS 6
Kun ladontapää vaihdetaan TwinStar:ista SpeedStar:iin, TwinStar:in kiinteät komponenttikamerat
tyyppi 33, 55 x 45, ja tyyppi 25, 16 x 16 pitää poistaa, muuten SpeedStar törmää kamerakoteloihin.
Kun TwinStar -ladontapää vaihdetaan MultiStar:iksi, kiinteä komponenttikamera, tyyppi 33, 55 x
45, digitaalinen, asennetaan alapositioon.
6.6.3 Tekniset tiedot
6
6
6
6
6.6.4 Sijainti
Kiinteiden komponenttikameroiden paikat ja niihin kuuluvat konfiguraatiot on esitetty kohdassa
3.8.2
, alkaen sivulta 162.
Komponentin mitat 0,2 x 0,2 mm² - 16 x 16 mm² komponentin yksinkertaisen mittauksen
yhteydessä
Komponenttispektri 0402 SO, PLCC, QFP, kanta, pistoke, BGA, erikoiskomponentti, Bare
Die, Flip-Chip, suoja saakka
Pienin jalkarasteri 0,25 mm
Min. jalkaleveys 0,1 mm
Pienin Ballrasteri 0,14 mm
Pienin Ball-halkaisija 0,08 mm
Näkökenttä 19,4 x 19,4 mm²
Valaistuslaji Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
