Käyttöturvallisuus Käyttöohje SIPLACE X-sarj a Turvallisuusohjei ta Alkaen ohjelmistoversios ta SR.70x.xx Painos 01/2011 42 → Käytä aina magneettirat aa käsiteltäessä soveltuvaa työ- ja suo javaatetust a (esim. käsineit …

Käyttöohje SIPLACE X-sarja Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Turvallisuusohjeita

Kuva 2.1 - 1 Lineaarikäyttöjen kestomagneettien sijainti

(1) X-lineaarimoottorien kestomagneetit

(2) Y-lineaarimoottorien kestomagneetit

Noudata seuraavia ohjeita kestomagneetteihin kohdistuvissa töissä:

→ Jos henkilöllä on aktiivinen implantaatti (esim. sydämentahdistin) tai muita ferromagneettisia

proteeseja, hänelle on ehdottomasti kiellettyä tehdä näihin laitteisiin kohdistuvia töitä tai men-

nä niiden lähelle. Pidä turvallinen etäisyys lineaarimoottoriin!

→ Voimakkaista magneettisista vetovoimista johtuen magneettiradan ja liikkuvan primääriosan

suorassa läheisyydessä on noudatettava erityisiä varotoimenpiteitä. Raskaita tai leveitä te-

räs- tai rautaesineitä ei koskaan saa viedä manuaalisesti magneettiradan läheisyyteen.

Koska magneettiset vetovoimat eivät ole näkyviä, niiden vaikutukset magneettiradan lähei-

syydessä aliarvioidaan säännöllisesti. Magneettinen vetovoima voi alkaa äkillisesti. Veto-

voima voi magneettiradan kokoa vastaavien ferromagneettisten kohteiden (teräs tai rauta)

läheisyydessä nousta useaan tuhanteen newtoniin.

Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

Turvallisuusohjeita Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011

→ Käytä aina magneettirataa käsiteltäessä soveltuvaa työ- ja suojavaatetusta (esim. käsineita,

kenkiä, jne.).

→ Ainoastaan vastaavasti koulutetuille ASM AS-teknikoille on sallittua suorittaa asennustyöt ja

muut tehtävät magneettirataa vaihdettaessa.

→ Pidä hätätapausten varalta aina valmiina vähintään kaksi massiivisesta epämagneettisesta

materiaalista (esim. alumiini) valmistettua kiilaa (noin 10° - 15°) ja epämagneettisen vasaran

(noin 2 - 3 kg). Näitä työkaluja tarvitaan hätätapauksessa, jotta magneettisesti magneettira-

taan kiinnittyneet osat saadaan irrotettua ja mahdollisesti puristuksiin joutuneet raajat (sormi,

käsi, jalka) vapautettua. Älä koskaan aseta rautasydänmoottorin käämiydintä suoraan mag-

neettiradalle.

→ Voimakkaat magneettikentät voivat vahingoittaa ja tuhota elektronisia laitteita mittausinstru-

menttejä. Älä aseta magneettisia ainesosia sisältäviä laitteita tietokoneiden, monitorien tai

magneettisten tallennusvälineiden (esim. kovalevyjen, luottokorttien, audio- ja videonauho-

jen, jne.) läheisyyteen.

→ Pidä yksittäisten magneettiratojen välissä tai magneettiradan ja muiden magneettisten pinto-

jen välissä aina vähintään 45 cm etäisyyttä.

Käyttöohje SIPLACE X-sarja Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Varoituskyltit

2.2 Varoituskyltit

2.2.1 Automaatilla olevat varoituskyltit

Varoituskyltit on valmistettu pehmeästä PVC-kalvosta, joka on kulutuksenkestävää, valonkestä-

vää ja veden sekä ilmaston vaikutuksia vastaan kestävää. Varoituskylttien muotoilu on ISO 3864-

2 ja ANSI Z535.4 tietojen mukainen.

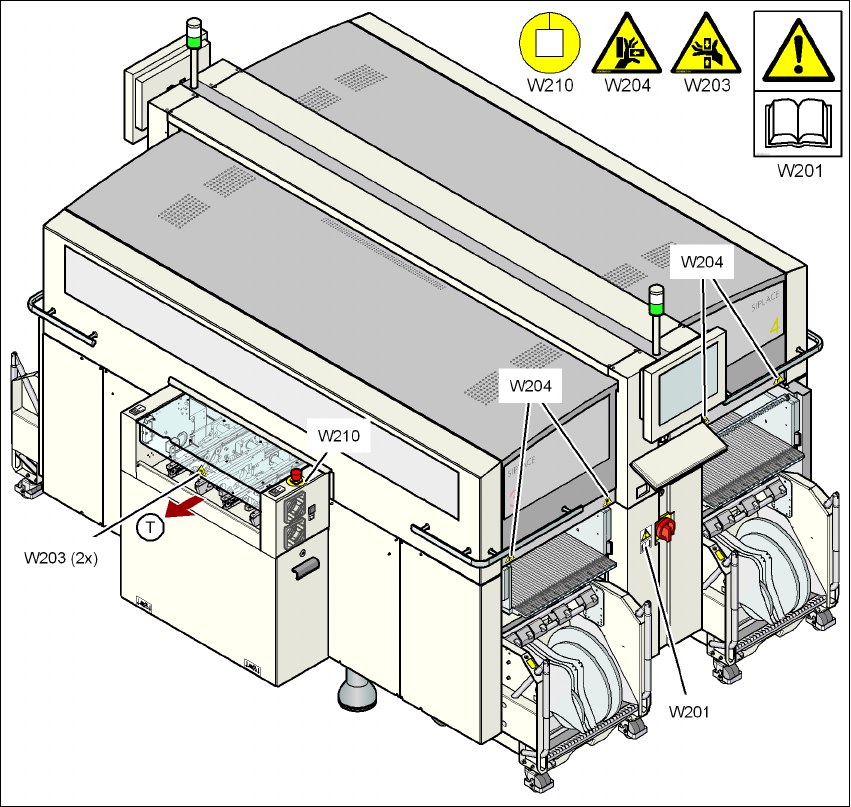

Kuva 2.2 - 1 Automaatilla olevat varoituskyltit W201, W203, W204 ja W210 - osa 1

Pos. W201, artikkeli-nro. 03009338-01

Pos. W203, artikkeli-nro. 03009342-01

Pos. W204, artikkeli-nro. 03009343-01

Pos. W210, artikkeli-nro. 03009350-01

(T) Piirilevyn kuljetussuunta
