Käyttöohje SIPLACE X-sarja Käyttöturvallisuus Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Varoitu skyltit 59 2.2.8 Huomautuskilpi "Pään törmäys vaara" T winSt arin IC-kamerassa Ohjekyl tti "Pään tö…
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Varoituskyltit Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
58
2.2.7 Varoituskyltti HÄTÄ-SEIS-painikkeilla
2
Pos. W209 kuvassa 2.2 - 13, artikkeli-nro. 03009349-01 (lukumäärä automaattia kohden: 2)
2
2
Kuva 2.2 - 13 Varoituskyltti W209 HÄTÄ-SEIS-painikkeilla
Pos. W209, artikkeli-nro. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Maita Australia, Kanada, Meksiko ja USA var-
ten liimataan keltaisen renkaan sijaan HÄTÄ-
SEIS-painikkeilla varoituskyltti W209 asennuk-
seen.
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Varoituskyltit
59
2.2.8 Huomautuskilpi "Pään törmäysvaara" TwinStarin IC-kamerassa
Ohjekyltti "Pään törmäys" kuvassa 2.2 - 14, artikkeli-nro. 03015392-02 (lukumäärä automaattia
kohden: maks. 4)
2

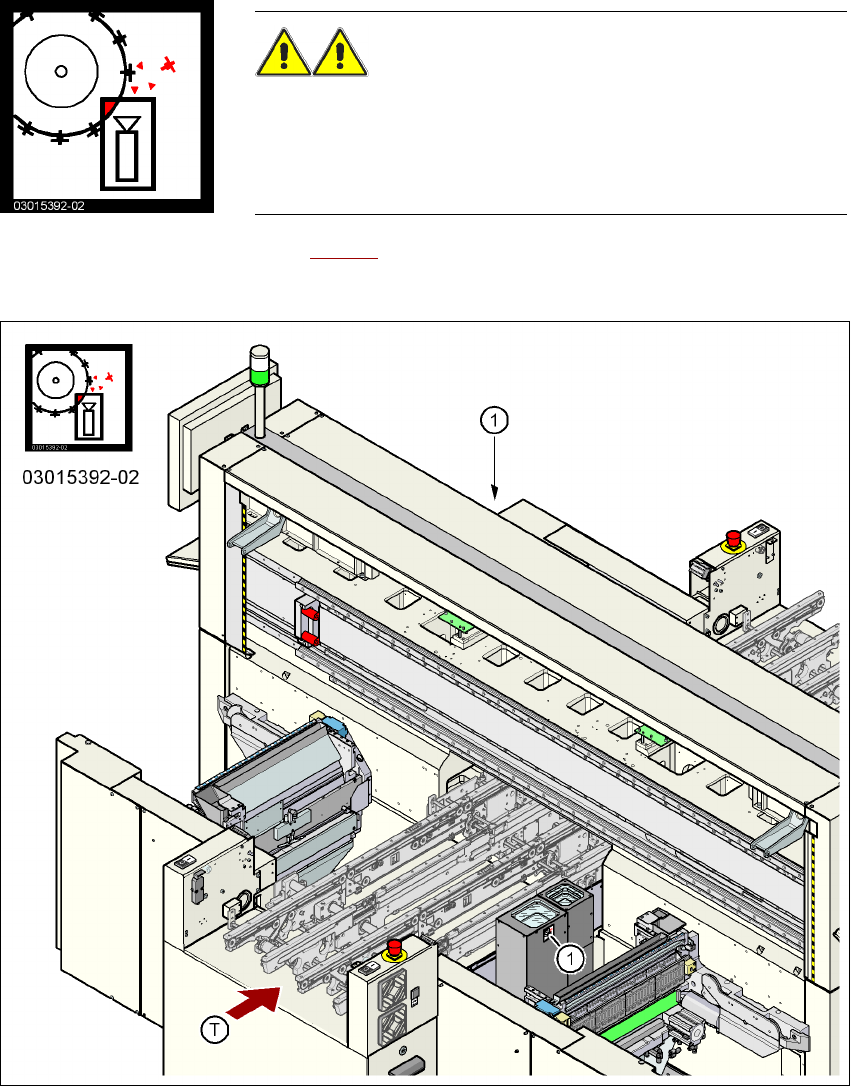

Kuva 2.2 - 14 Huomautuskilpi "Pään törmäysvaara" TwinStarin IC-kamerassa
(1) Huomautuskilpi "Pään törmäysvaara" TwinStarin IC-kamerassa
VAROITUS PÄÄN TÖRMÄYSVAARA 2
Kun ladontapää vaihdetaan TwinStar:ista SpeedStar:iin, Twin-
Star:in kiinteät komponenttikamerat tyyppi 33, 55 x 45, ja tyyppi 25,
16 x 16) pitää poistaa, muuten SpeedStar törmää kamerakoteloi-
hin.
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Laserluokitus Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
60
2.3 Laserluokitus
2.3.1 Laserluokka 1
2.3.1.1 Kokonaiskoneen luokitus
2
OHJE: 2
Laserluokan 1 ja 1M rakenneryhmiä ei merkitä.
2.3.1.2 Kamerajärjestelmien luokitus
2
2.3.2 Laserluokka 1M
Ei suoraan optisilla laitteilla katseltavaksi!
2
2
Kaikki asennetut kamerajärjestelmät ja käyttövalmis kokonais-
kone ovat järjestetty laserluokka 1:een.
Laserluokat määritetään DIN EN 60825-1:2001 mukaan.
2
Seuraavat kamerajärjestelmät on järjestetty laserluokka 1:een:
– PL-kamera, tyyppi 34, digitaalinen
– PL-kamera Multicolor, tyyppi 24, digitaalinen
– Komponentti-kamerat SIPLACE TwinStar:ille
Komponentti-kamera kiinteä P&P tyyppi 33, 55 x 45, digitaalinen
Komponentti-kamera kiinteä P&P tyyppi 25, 16 x 16, digitaalinen
2
Seuraavat kamerajärjestelmät on järjestetty laserluokka 1M:ään:
– Komponentti-kamera C&P, tyyppi 23, 6 x 6 SpeedStar:issa
– Komponentti-kamera C&P, tyyppi 30, 27 x 27 MultiStar:issa
