Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Turvallisuusohjeita automaatin käyttöön
71
2.5.10 X-syöttömoduulien korkeat lämpötilat jatkuvassa käytössä
2
Kuva 2.5 - 6 X-syöttömoduulien korkeat lämpötilat jatkuvassa käytössä
(1) Lämpötila-ohjekilpi, artikkeli-nro. 03031926-01
(2) Askelmoottori
VARO
KORKEITA LÄMPÖTILOJA 2
Askelmoottorit voivat jatkuvassa käytössä ja ympäristön lämpötilan ollessa yli 22°C saavuttaa
korkeita pintalämpötiloja. Ole varovainen moottoreita koskettaessasi.
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Turvalaitteet Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
72
2.6 Turvalaitteet
2.6.1 Suojakannet
2

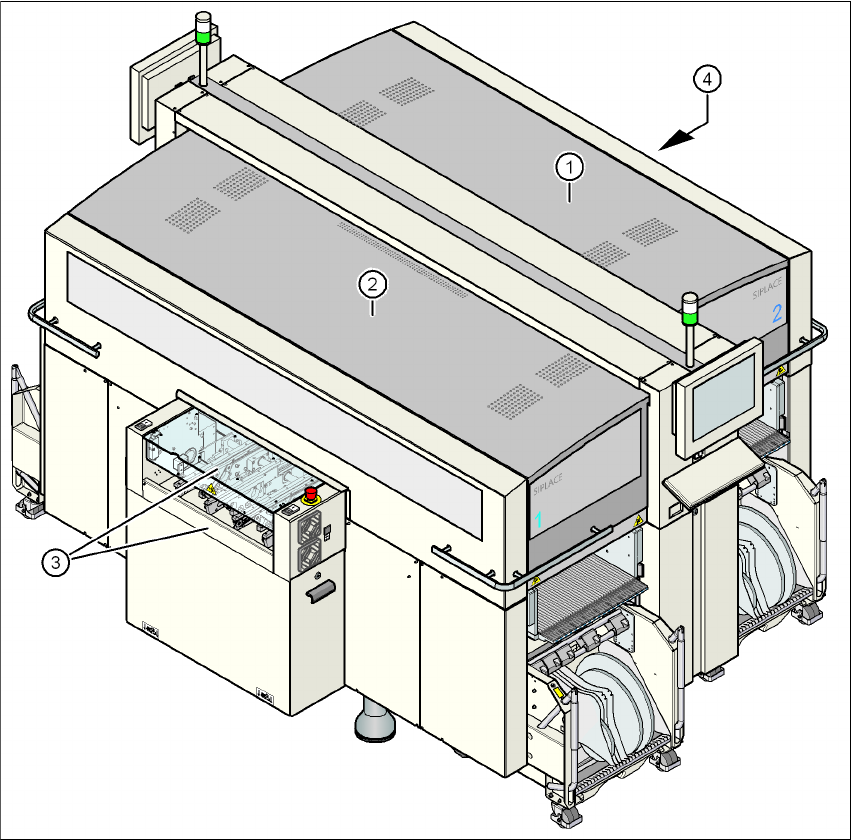

Kuva 2.6 - 1 Suojakannet
(1) Suojakansi, lyhyt
(2) Suojakansi, pitkä
(3) Syöttöhihnan kansi ja kosketusssuoja
(4) Ulostulohihnan kansi ja kosketussuoja
2
Portaalien kulkualue on katettu kahdella ylöspäin kallistettavalla suojakannella (pos. 1 ja 2). Sivu-
levyjen tulee estää pääsyn sivusta päin automaatin sisätilaan. Molemmat peitekannet (pos. 3 ja
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Turvalaitteet
73
4) piirilevykuljettimien sisäänmeno- ja ulostulohihnojen yläpuolella turvaavat pääsyn piirilevykul-
jettimille.
Toiminta 2
Jos yksi suojakansista käännetään ylös tai yhtä piirilevykuljettimien peitekantta kohotetaan, niin
portaaliakselien virransyöttö katkaistaan välittömästi. Portaaliakselit jäävät paikalleen. Kuvaruu-
dulla annetaan ilmoitus "Sulje kansi" ("Close cover").
→ Sulje suojakannet ja paina yhtä käynnistyspainikkeista (Pos. 1 kuvassa 2.6 - 2
) jatkaaksesi
ladontaa.
2

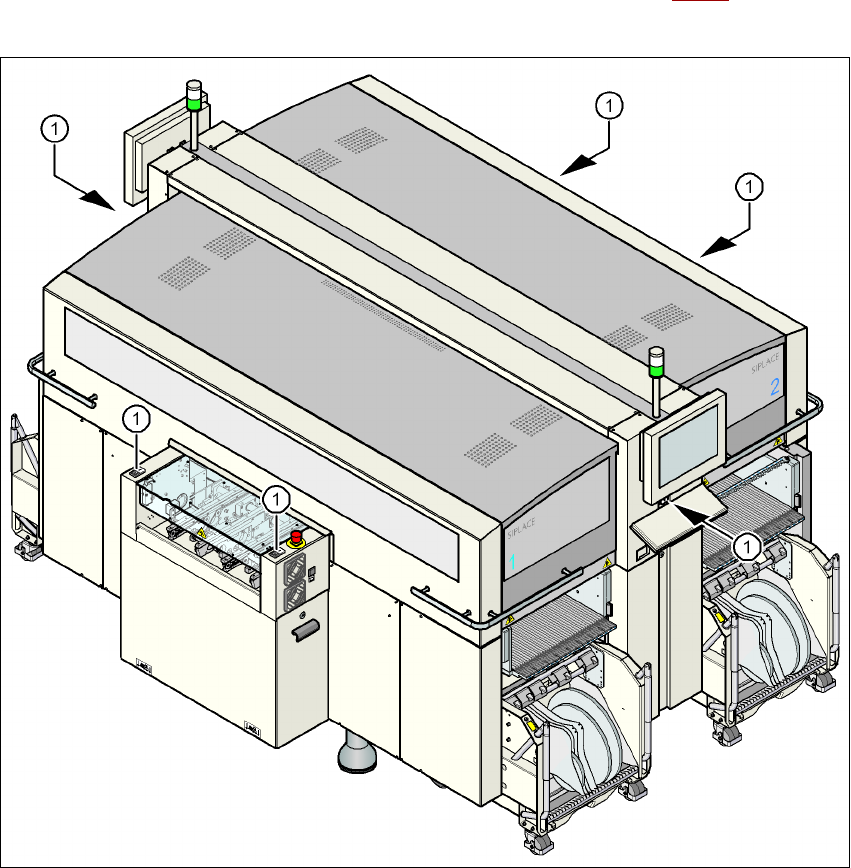

Kuva 2.6 - 2 Käynnistyspainikkeen (valkoinen) sijainti automaatilla
(1) Käynnistyspainike (valkoinen) automaatilla
