Montageanleitung SIPLACE Vakuumpumpe Ausgabe 07/2006 46 1.10.2 Ersatzteile V aku umpumpe Abb . 1.10.5 Ersatzteile V akuumpumpe Bezeichnung Artikelnummer 1 1 ST Netzdrossel für Frequenzumrichter 2 00V 03051646- 1 1 ST Fre…
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
45

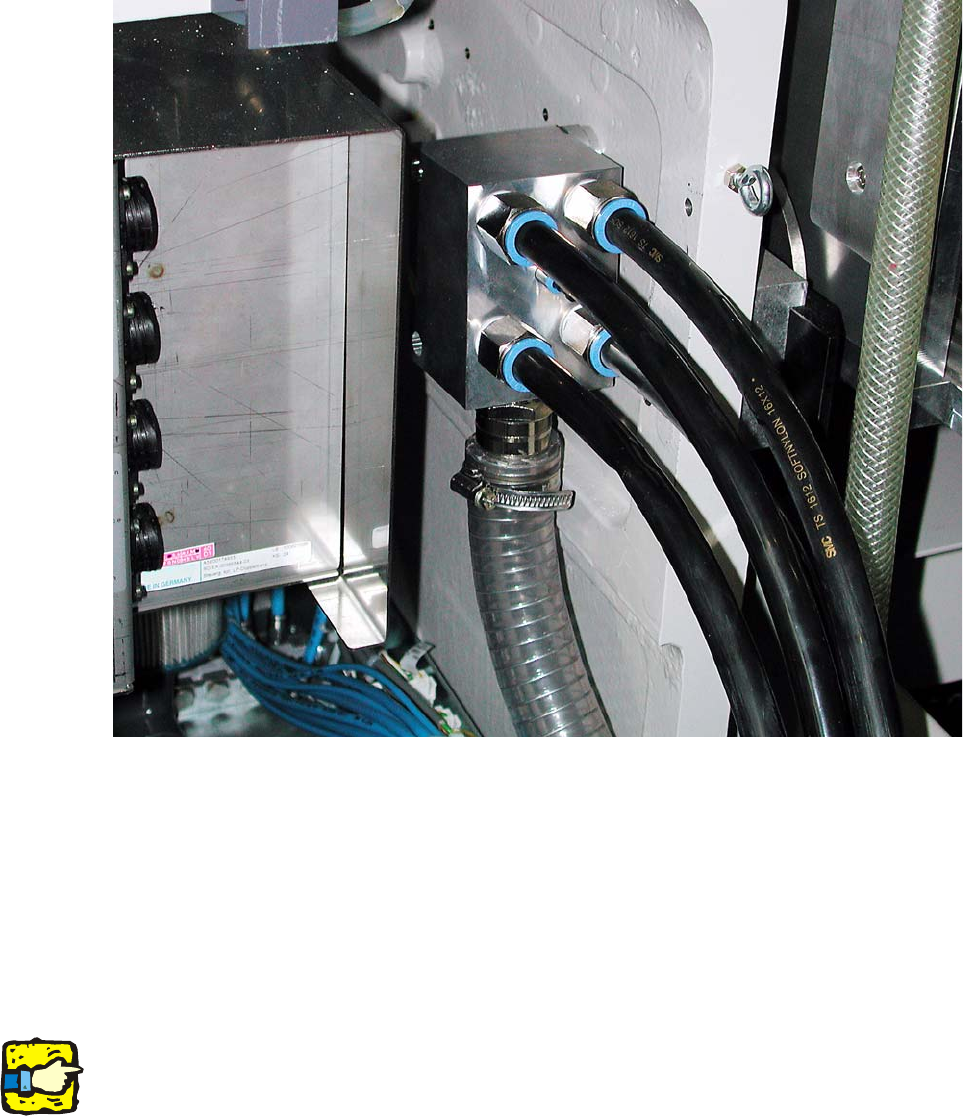

Abb. 1.10.4 Vakuum-Verteilerblock
: Befestigen Sie den dicken Vakuumschlauch mit einer Schlauchschelle am Vakuum-Verteiler-
block.
1.10.1 Instandhaltung
Beachten Sie bei der Instandhaltung bitte Kapitel 9: Instandhaltung der Vakuumpumpe (Baureihe
2SH, Typ 2SH7 530) der Betriebsanleitung des Pumpen Herstellers. 1
1
Die zum Auslieferungszeitraum aktuelle Betriebsanleitung liegt der Vakuum Pumpe bei. Die je-
weils aktuellste Version der Betriebsanleitung
kann über das SIPLACE DMS System bezogen
werden. 1
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
46
1.10.2 Ersatzteile Vakuumpumpe
Abb. 1.10.5 Ersatzteile Vakuumpumpe
Bezeichnung Artikelnummer 1
1 ST Netzdrossel für Frequenzumrichter 200V 03051646- 1
1 ST Frequenzumrichter, extern, 7,5kW, 200V 03051645- 1
1 ST Frequenzumrichter, extern, 7,5kW, 400V 03051644- 1
1 ST Kühllüfter für E-Modul 03051643- 1
1 ST Filter 03051642- 1
1 ST Ventil 03051641- 1
1 ST Ersatzfilterpatrone 03051640- 1
1
Ersatzteilpaket Vakuum Pumpe 2SH7530 00171131-01 1
1 ST Filter 03051642- 1
1 ST Ventil 03051641- 1
1 ST Ersatzfilterpatrone 03051640- 1
1
Montageanleitung SIPLACE Vakuumpumpe
Ausgabe 07/2006
47
1.11 Umrüstung C&P20
1
Der Twin Head ist nicht vakuumpumpenfähig. Die Pneumatikversorgung für das betrefende Portal
darf nicht auf Vakuumbetrieb umgebaut werden. Sollte die Druckluftversorgung für diesen Kopf
auf Vakuumbetrieb umgerüstet sein, so kann der Rückholzylinder nicht ausfahren und somit bleibt
die Z-Achse in der obersten Position stehen. 1
1
Sollte ein Portal von C&P auf Twin Head umgerüstet werden, so muss die ursprüngliche Druck-
luftversorgung für dieses Portal wieder hergestellt werden. Es müssen alle Baugruppen für dieses
Portal zur
ückgerüstet werden.
Eine Teilumrüstung z.B. der Pneumatikeinheit kann bei Dru
ckluftbetrieb durch Ablösen der Por-
talschläuche (Vakuum zusatzschläuche) zu schwerwiegend
en Störungen im Bestückautomaten
führen. 1
1
Sollte ein Portal mit Twin Head auf C&P Vakuumbetrieb umgerüstet werden, so muss der Vaku-
umbetrieb für dieses Portal nachgerüstet werden.
Würde ein auf Vakuumbetrieb umgerüsteter C&P Kopf an einem Portal mit Druckluft betrieben
werden, könnte es durch Lösen der Silik
onschläuche an den Segmenten zu schwerwiegenden
Beschädigungen des Kopfes kommen. 1
