MACHINE CONTROL
CAN BUS
7.42 Technical Reference Manual Chapter Issue 3 Jan 08
Link (LK1) The link LK1 on the component side of I/O node board 3 must be set across
Pins 2 & 3.
3
View on Component Side of Board
N3SK16
Link (LK1)
3
Jumper
Pin 1
MACHINE CONTROL
CAN BUS
Chapter Issue 3 Jan 08 Technical Reference Manual 7.43
I/O Node 4 (Screen Cleaner I/O)
Connector Description I/O
N4PL1 Power Input
N4PL2 CAN Signal In Input
N4PL3 CAN Signal Out Output
N4SK1 Paper Low/Paper Usage - Solvent Low Sensor Input
N4SK2 Cleaner Home Clamps Output
N4SK3 Solvent Pinch Valve - Paper Feed Motor/Vortex Motor Output
N4SK4 Cleaner Home Input
N4SK5 Solvent Pump (DUI) - Paper Feed Motor/Vortex Motor Output
N4SK6 Cleaner Vacuum Power Output
N4SK7 Cleaner Vacuum Sense Input
N4SK8 Levelness Screen Sensor - Levelness Cylinder Extended Input
N4SK9 Spare Output Output
N4SK10 Board Present - Product Sensor Input
N4SK11 Oscillating Motor Output
N4SK12 Cleaner Dropped Sensor Input
N4SK13 Spare Input Input
N4SK14 Spare Input Input
N4SK15 Cleaner Camera Clamps Output
SCREEN CLEANER NODE 4
181479 ISSUE
N4PL3
N4PL1N4PL2
N4SK2 N4SK3
N4SK12N4SK14N4SK15N4SK11
N4SK5
N4SK6
N4SK9
N4SK13 N4SK8 N4SK10
N4SK7 N4SK1 N4SK4
MACHINE CONTROL
CAN BUS
7.44 Technical Reference Manual Chapter Issue 3 Jan 08

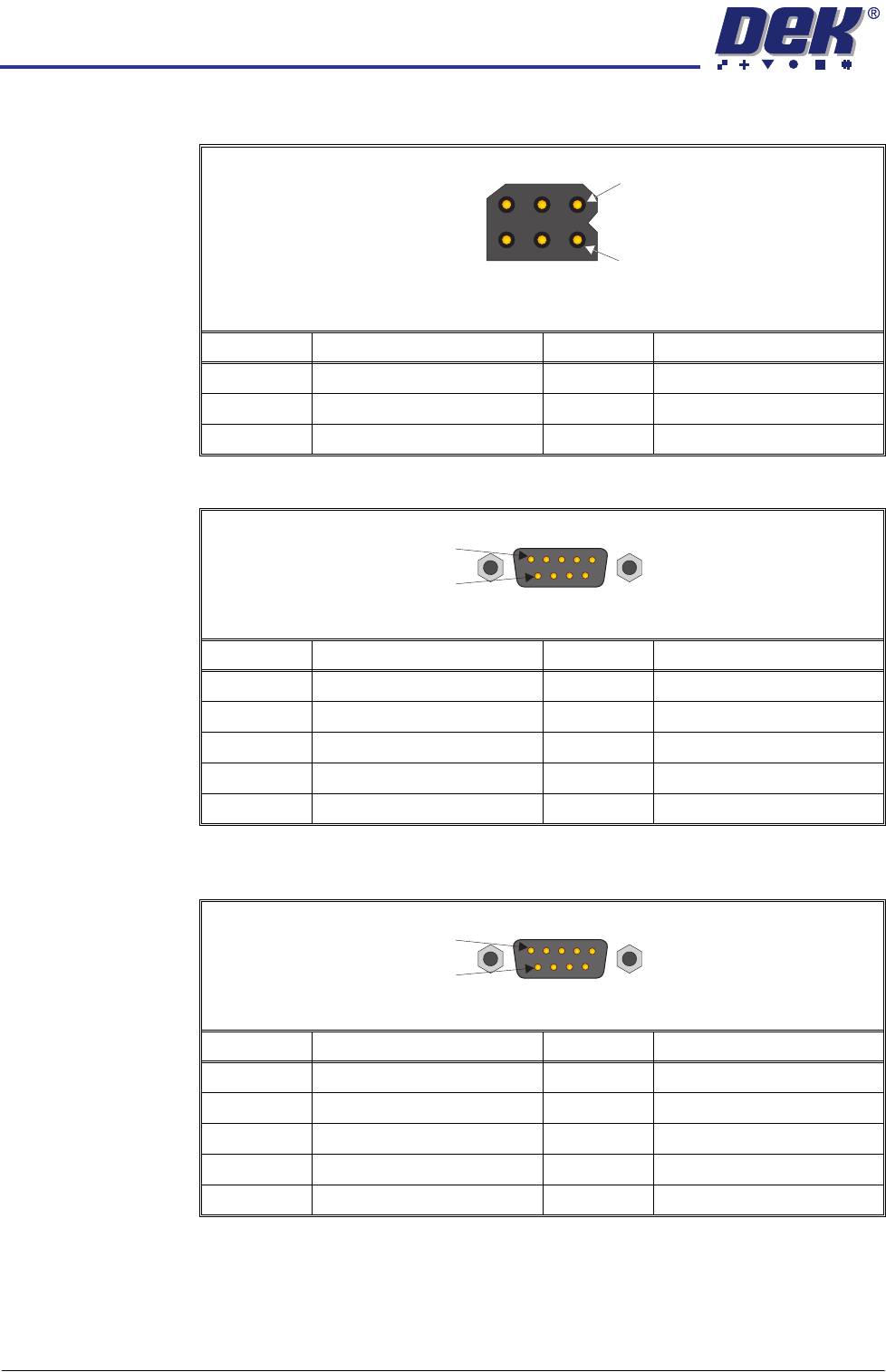

N4PL1
N4PL2
N4PL3
Pin No. Signal Pin No. Signal
124V US 40V
2 0V 5 12V
324V SW 60V
4
1
6 Way Trident Connector
(with pins)
Pin No. Signal Pin No. Signal
1N/C 6N/C
2CAN_L 7CAN_H
3CAN_GND 8N/C
4N/C 9N/C
5N/C
9 Way D Type Plug
1
6
Pin No. Signal Pin No. Signal
1N/C 6N/C
2CAN_L 7CAN_H
3CAN_GND 8N/C
4N/C 9N/C
5N/C
9 Way D Type Plug
1
6
