1 Nachrüstanleitung Pneumatikwartungseinheit SIPL ACE D1/D2 / S- 27 HM Druckluftwartungseinheit Ausgabe 05/2007 10 : Bei geprüfte r und korrekter Funkti on markieren Sie die W artungseinheit mit einem wasserfe- sten blau…
Druckluftwartungseinheit 1 Nachrüstanleitung Pneumatikwartungseinheit SIPLACE D1/D2 / S-27 HM
Ausgabe 05/2007
9
: Öffnen Sie den Drucklufthaupthahn.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
: Führen Sie einen Referenzlauf durch.
1
: Prüfen Sie nach dem Einbau die Funktion:
Beim Öffnen der Hauben muss man ein deutlichen Zischen hören.

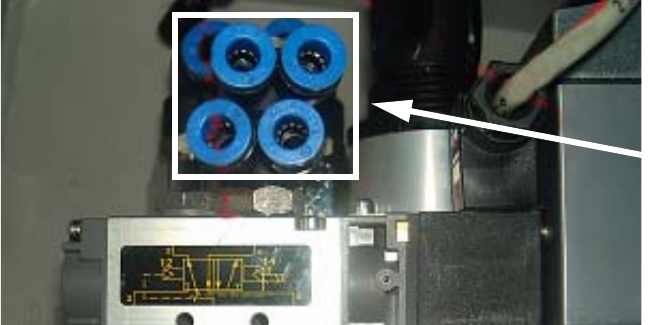

: Ziehen Sie danach zur weiteren Kontrolle einer der vier Druckluftschläuche am Verteiler ab.
Die Druckluftschläuche sind parallel geschaltet.
Bei korrekter Funktion darf kein spürbarer Druck auf dieser Leitung sein.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Verteiler
1 Nachrüstanleitung Pneumatikwartungseinheit SIPLACE D1/D2 / S-27 HM Druckluftwartungseinheit
Ausgabe 05/2007
10
: Bei geprüfter und korrekter Funktion markieren Sie die Wartungseinheit mit einem wasserfe-
sten blauen Punkt.
1
1
: Vermerken Sie den Umbau im Logbuch.
1
1
1
Markierung:
blauer Punkt
Pneumatic unit 2 Retrofit instructions Pneumatic maintenance unit SIPLACE D1/D2 / S-27 HM
05/2007 Edition
11
2 Retrofit instructions
Pneumatic maintenance unit
SIPLACE D1/D2 / S-27 HM
2.1 Reason for retrofit
When the security loop is opening (opening the covers, press the emergency stop), the air pres-
sure system is not exhausting. The reason is a wrong positioned exhausting drill in the base of the
air service unit. In that case, there is a big injury risk, because the cutting units can move up to 4
times, when they get manual operated. 2
