4OM-1609 1-52 1 章 4. メンテナンス方法 4.1.1 超音波洗浄方法 ノート ソフトマウントノズルを洗浄する場合は、 “ 4.1.2 ノ ソフトマウントノズ ルの洗浄手順” を 参 照 し て く だ さ い 。 • F4A39-2 の図のようなノズル洗浄治具にノズルをセットし、水を満たし た超音波洗浄機に治具ごと沈めて、約 15 分間洗浄してください。 ノート ノズル洗浄治具はお客様にてご用意願います。 •…
4OM-1609
1-51
1 章 4. メンテナンス方法
1007-003
清掃方法
(
1) 画面操作にて吸着ノズルをノズルストッカに収納し、ノズルストッ
カごと取出します。
注 意
ヘッドからノズルを手で取出さないでください。
手で取出しますと、ノズルとノズルデータが合わなくなります。
吸着ノズルの収納手順については“第 2 巻6 章5. ノズル交換”を参
照してください。
(2) エアブローを行い、ゴミなどを除去します。
エアブロー用のエアは油分、水分のないクリーンエアを使用してく
ださい。
ノズルテーパ部は、レンズクリーナクロスで清掃してください。
汚れがひどい場合には、ノズルの先端を歯ブラシで 20 回から 30 回
程度こすった後、水中での超音波洗浄を行ってください。
また、認識異常が多発する場合には、歯ブラシで 20 回程度ツバ裏面
をこすってください。
注 意
(a) ノズルをヘッドに取付けたままエアブローを行わないでくださ
い。フィルタがヘッドから飛び出し、ヘッドを損傷するおそれ
があります。
(b) 水以外の使用は厳禁です。
水中での超音波洗浄を行う際は、ノズルフィルタを外してくだ
さい。
ノート
吸着ノズルの脱磁は、ノズルを取外してから行ってください。
ヘッド部には、外部より磁場を与えないでください。
例として
•
磁石を近づけないでください。
•
脱磁機を近づけないでください。
手順
4OM-1609
1-52
1 章 4. メンテナンス方法
4.1.1 超音波洗浄方法
ノート
ソフトマウントノズルを洗浄する場合は、“4.1.2 ノソフトマウントノズ
ルの洗浄手順”を参照してください。
•
F4A39-2 の図のようなノズル洗浄治具にノズルをセットし、水を満たし
た超音波洗浄機に治具ごと沈めて、約 15 分間洗浄してください。
ノート
ノズル洗浄治具はお客様にてご用意願います。
•
超音波洗浄後、ノズルをエアブローしてください。
水分がノズルに付着している場合、ウエスなどで拭取ってください。
注 意
ノズルを治具に設置するときは、ノズルの向きに注意してください。
Ø3.5(貫通)
(159)
12
12
12
12
12
12
12
12
12
12
12
13.5
15
10
15
15
(65)
10
15
13.5
10
材質:ジュラコン(POM)

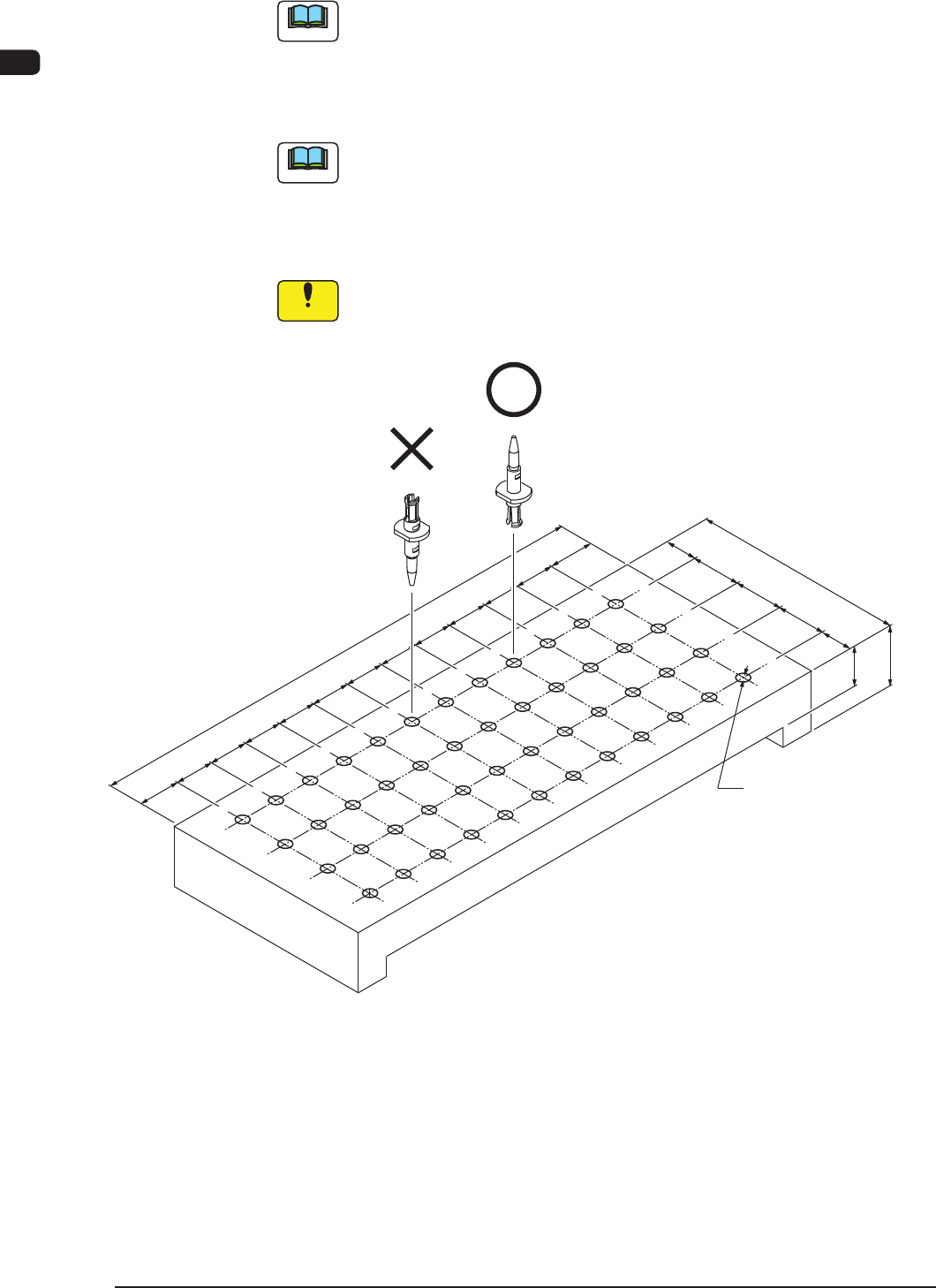

F4A39-2 ノズル洗浄治具 ( 例 )
1103-004
4OM-1609
1-53
1 章 4. メンテナンス方法
1103-001

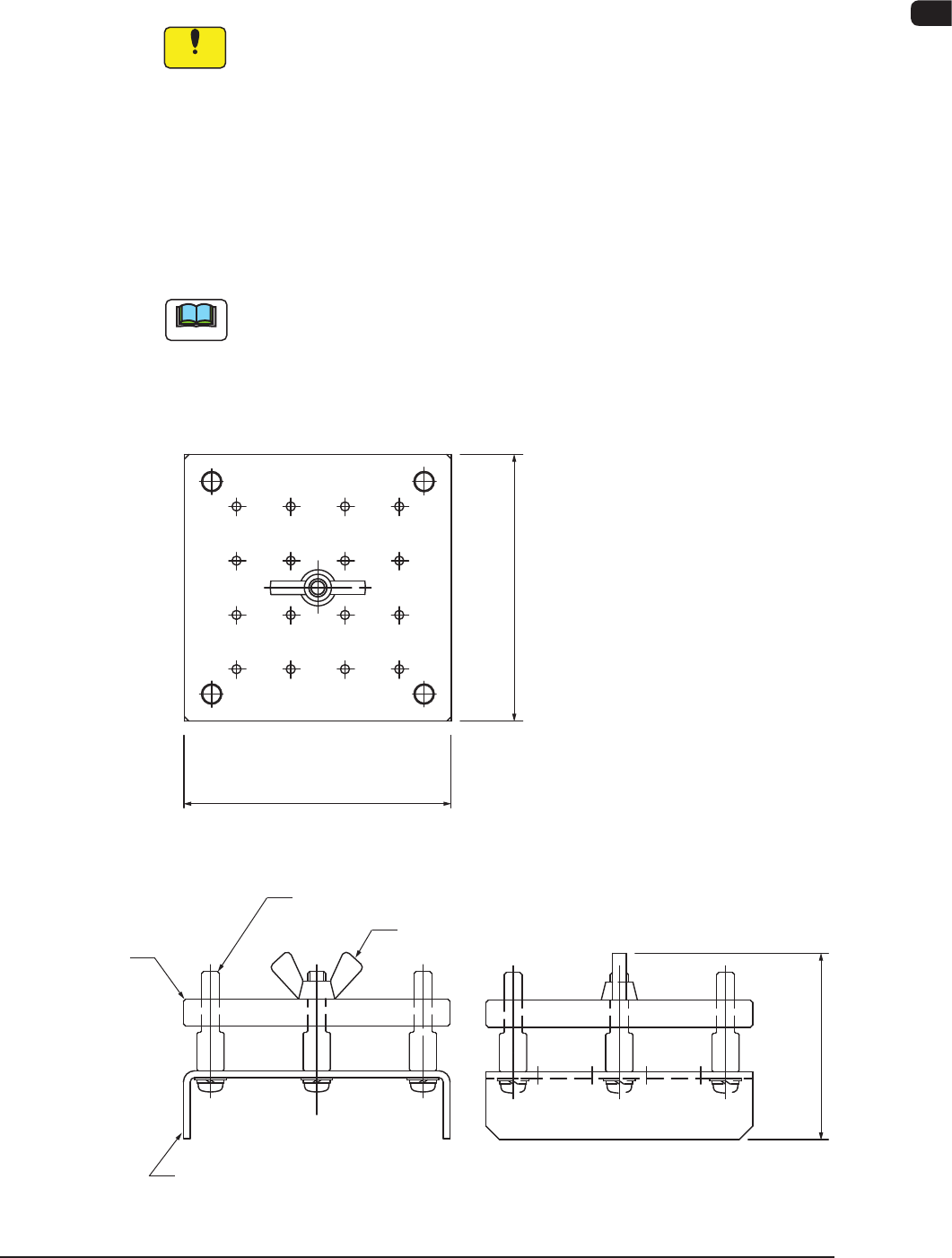

4.1.2 ソフトマウントノズルの洗浄手順
ソフトマウントノズル洗浄治具をもちいてノズルの洗浄を行ってく
ださい。
注 意
(a) 吸着ノズルの使用頻度は、周囲環境などにより、必要に応じて洗浄
を行う頻度を変更してください。
(b) ノズルフィルタを外してから洗浄を行ってください。
•
ソフトマウントノズル洗浄治具（ラインアクセサリ付属）
洗浄治具寸法
W : 約 59mm
L : 約 59mm
H : 約 41.2mm
ノート
お手持ちの超音波洗浄器槽のサイズをご確認の上、ご使用ください。
ノズル収納本数
ノズル収納本数
: MAX 16 本
1 2 3 4
8
12
5
9
6 7
16
15
14
13
W : 約 59 mm
L : 約 59 mm
止めネジ
ガイドピン
ノズルスタンド
ノズル押さえプレート
H : 約 41.2 mm
洗浄治具概観図 F4A39-2a
