4OM-1609 2-19 2 章 2. 起動案内 起動案内コード 表示区分 A ( 起動案内の概要 ) 表示区分 B ( 起動案内の詳細 ) 060801 カッター 本体安全カバーを閉じて、ロックを行った後に操作をして下さい（奥） 060802 カッター 本体安全カバーを閉じて、ロックを行った後に操作をして下さい（手前） 0d0b01 圧入ミス部品確認 安全カバーを開け、基板上の部品を確認し、除去または修正してください。 0d0c01…
4OM-1609
2-18
2 章 2. 起動案内
起動案内コード 表示区分 A ( 起動案内の概要 )
表示区分 B ( 起動案内の詳細 )
050713 シャトルコンベア
排出側シャトルコンベアの減速センサを検出ました。基板挟み込みの可能性があ
ります、基板を取り除いてください。
050714 シャトルコンベア
排出コンベアの停止センサを検出ました。基板挟み込みの可能性があります、基
板を取り除いてください。
050715 シャトルコンベア
A レーン排出コンベアの停止センサを検出ました。基板挟み込みの可能性があり
ます、基板を取り除いてください。
050716 シャトルコンベア
B レーン排出コンベアの停止センサを検出ました。基板挟み込みの可能性があり
ます、基板を取り除いてください。
050717 シャトルコンベア
装置システム／後工程基板授受位置の設定値に動作範囲外の値が設定されていま
す。基板 Y 寸法との合計が 467mm 以下になるよう設定してください。
050718 シャトルコンベア
装置システム／後工程排出方式を『SMEMA』に設定してください。テスト運転の
前後工程信号が『使用しない』に設定されていないか確認してください。
060101 フィーダ通信異常
フィーダとの通信ができません。
指定フィーダ番号のフィーダが挿入されているか確認してください。
060201 フィーダ種類異常
ライブラリとフィーダが一致しません。
060301 フィーダ準備異常
フィーダベースを一度下降させ、再度上昇してください。
060401 フィーダ番号異常
そのフィーダからは吸着できません。違うフィーダを指定してください。
060501 ノズル確認
ノズルが装着されています。収納してから実施してください。
060601 カート確認
カート前・後が抜かれている可能性があります。
カートを正しくセットしてください。
060602 カート確認
カート ( 後 ) が下がっています。カートを上昇させてください。
060603 カート確認
カート ( 前 ) が下がっています。カートを上昇させてください。
060604 カート確認
カート ( 後 ) が上昇位置にない、または、カートのコネクタが抜けているので運
転はかけられません。( カートと安全カバーに隙間があり手を入れると危険です。)
060605 カート確認
カート ( 前 ) が上昇位置にない、または、カートのコネクタが抜けているので運
転はかけられません。( カートと安全カバーに隙間があり手を入れると危険です。)
060701 部品供給キャリア異常
この部品は指定フィーダから吸着できません。吸着方法を手付けに変更してくだ
さい。
1007-003
4OM-1609
2-19
2 章 2. 起動案内
起動案内コード 表示区分 A ( 起動案内の概要 )
表示区分 B ( 起動案内の詳細 )
060801 カッター
本体安全カバーを閉じて、ロックを行った後に操作をして下さい（奥）
060802 カッター
本体安全カバーを閉じて、ロックを行った後に操作をして下さい（手前）
0d0b01 圧入ミス部品確認
安全カバーを開け、基板上の部品を確認し、除去または修正してください。
0d0c01 吸着ミス部品、フック外れ確認
安全扉を開けて、異常が発生したブロックに吸着ミス部品が落下していないか、
フィーダのフックが外れていないか、確認して下さい。部品が落下していると、
ヘッドと干渉する可能性があります。
0d0d01 ノズル折れ確認
安全扉を開けて、ヘッドに装着されているノズルが折れていないか確認してくだ
さい。
0d0e01 カッター原点復帰未完了
全原点復帰を行なって下さい。
0d0f01 高さ教示
部品を吸着している、又はバルブがオンしているノズルがあります ( 後側ヘッ
ド )。部品を取り除き、バルブをオフしてください。
0d0f02 高さ教示
部品を吸着している、又はバルブがオンしているノズルがあります ( 前側ヘッ
ド )。部品を取り除き、バルブをオフしてください。
0d0f03 高さ教示
トレイのパレットが引き出されていません ( 後側 )。
パレットを引き出してください。
0d0f04 高さ教示
トレイのパレットが引き出されていません ( 前側 )。
パレットを引き出してください。
0d0f05 高さ教示
片面装置ストッカ 2 の 3 列目、4 列目のストッカマスター高さ教示はできません。
0d0f06 高さ教示
ヘッド 1 側にガラス治具置き場は無いので、ガラス治具高さ教示はありません。
0d1001 停止指令中
インターロックが検出されています。要因を取り除いてから再度実行してくださ
い。
0d1101 フラックス塗布ユニットスキージ浮き検出
フラックス塗布ユニットのスキージを下げてください。
0d1201 フラックス塗布ユニットモータアラーム検出
フラックス塗布ユニットを抜き差しし運転再開してください。
0d1301 フラックス塗布ユニット未搭載
パターンプログラムデータで使用するフラックス塗布ユニットをセットしてくだ
さい。
T4B1
1007-003
4OM-1609
2-20
2 章 3. 装置情報
3. 装置情報
3.1 装置情報画面について
装置運転中に各種の装置情報が表示されます。
ノート
この表示による装置の停止はありません。

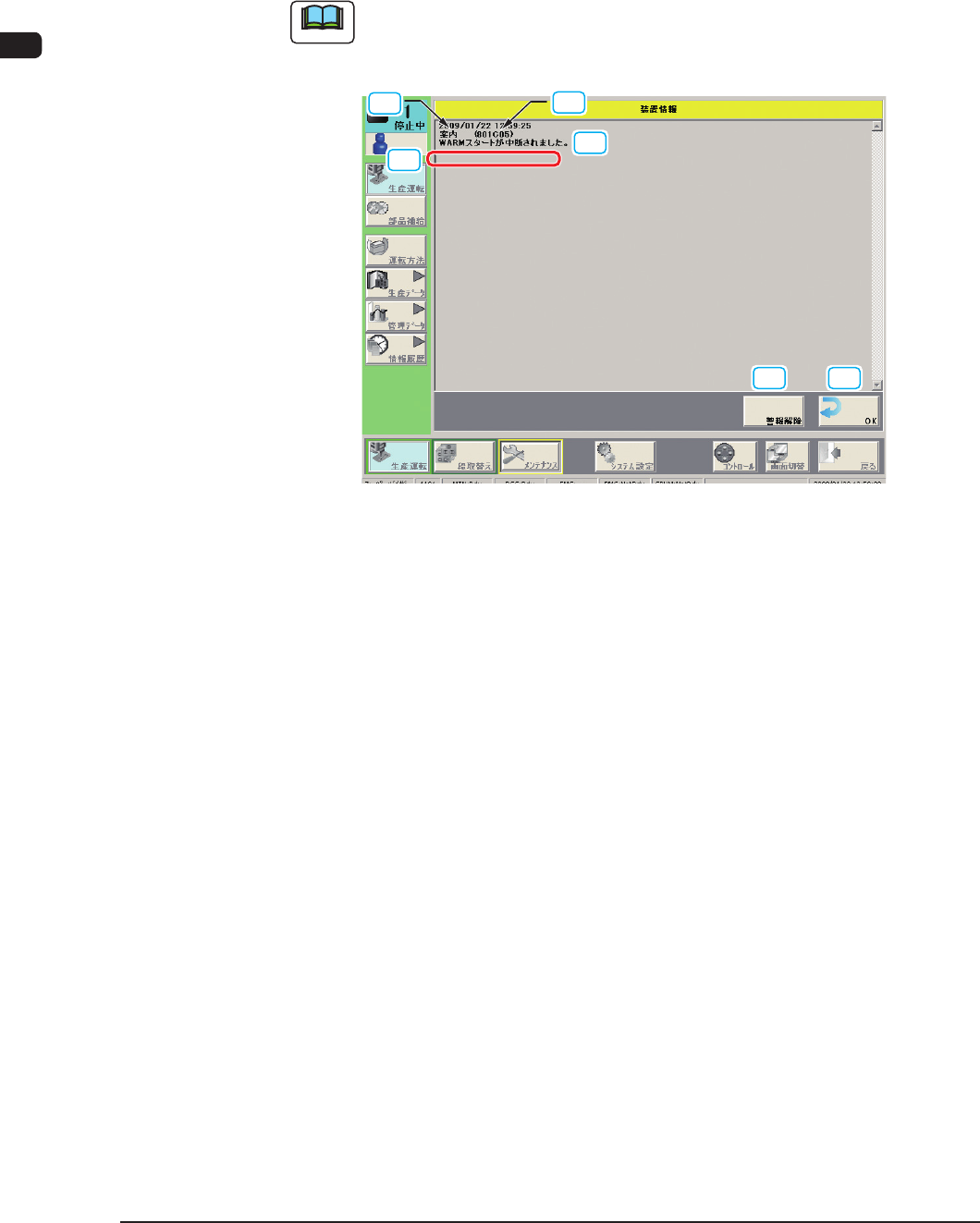

[1]
[4]
[3]
[2]
[5] [6]
F4B3
[1] 装置情報コード
装置情報コードを表示します。
[2] 表示区分 A
装置情報の概要を表示します。
[3]
表示区分 B
装置情報の詳細を表示します。
[4]
表示区分 C
装置情報内容についての確認方法を表示します。
[5]
[ 警報解除 ] ボタン
このボタンを押すと、警報音のみ解除します。
[6]
[OK] ボタン
装置情報画面を消します。
1007-003
