4OM-1609 1-42 1 章 3. メンテナンスか所 1007-003 3.2.10 コンベア部 注 意 ノート リニアガイド (2か所) 3か月ごと 清掃、給油 所要時間:5分 （ダフニーエポネックスグリースNo.1） 油ウエスで古いグリースを拭取ってくだ さい。 糸くずなどを残さないように してください。 ハンドグリースガンにマイクロホースを 取り付けてグリースニップルから新しい グリースを給油してください。 使用するノズルは…
4OM-1609
1-41
1 章 3. メンテナンスか所
1007-003

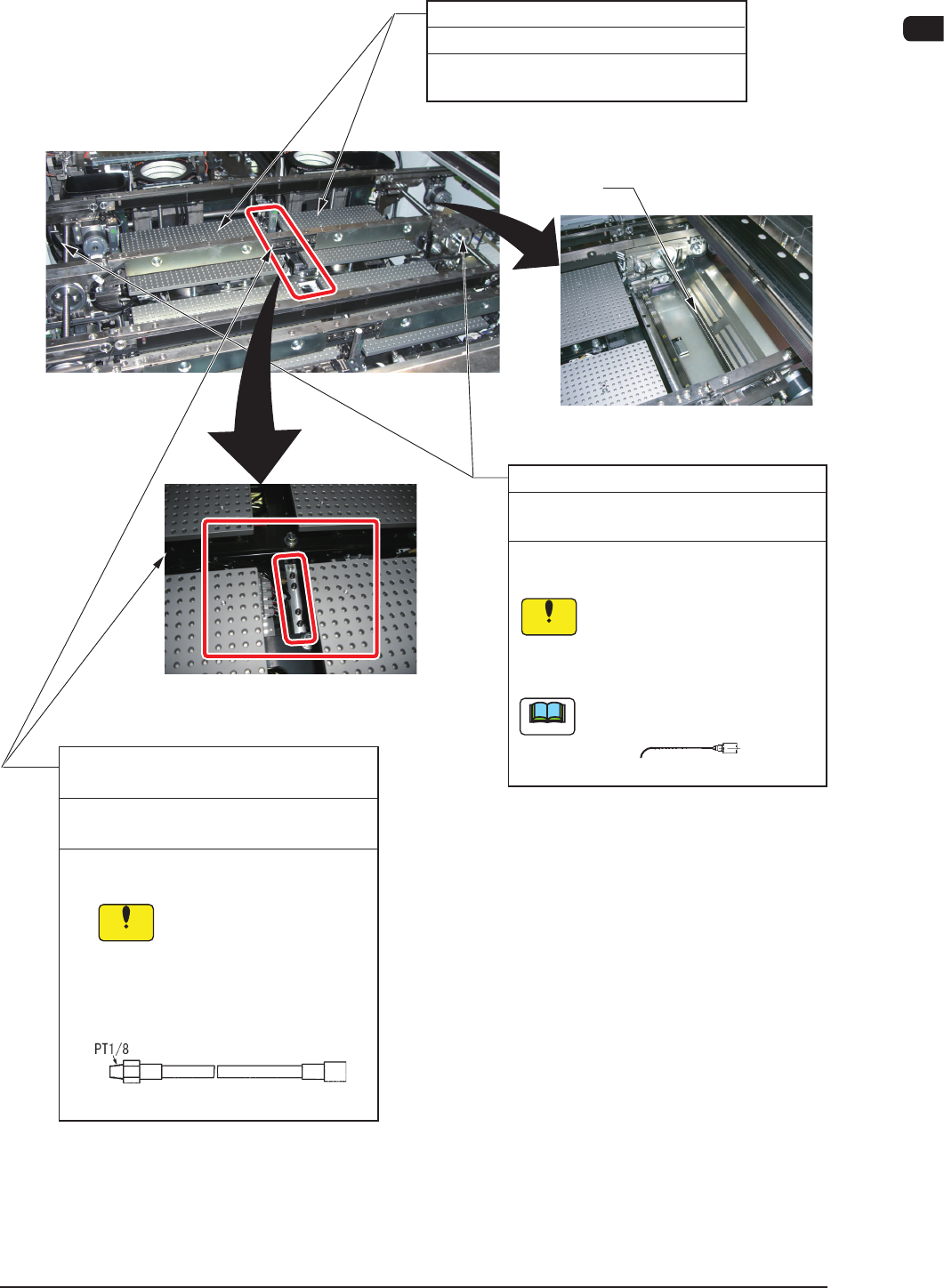

3.2.9 基板位置決め部
ボールネジ(2か所)
3か月ごと 清掃、給油 所要時間:10分
（ダフニーエポネックスグリースNo.1）
ウエスで古いグリースを拭取って、新しい
グリースをシリンジで塗ってください。
糸くずなどを残さないようにして
ください
給油は、初回1か月後、以降3か月ごとに
行ってください。
使用するノズルはNo.19(茶)です。
注 意
ノート
No.19
バックアップテーブル上面
毎週 清掃 所要時間:2分
異物、不要部品などを除去し、ゴミ、ほこ
りなどを掃除機で吸取ってください。
ボールネジスプライン
(グリースニップル6か所)
6か月 清掃 給油 所要時間:10分
(ダフニーエポネックスグリース№1)
(1) 油ウエスで古いグリースを拭取ってく
ださい。
糸くずなどを残さないように
してください。
(2) ハンドグリースガンにマイクロホース
を取り付けてグリースニップルから
新しいグリースを給油してください。
注 意
SPK-3C
ボールネジ
F4A32
4OM-1609
1-42
1 章 3. メンテナンスか所
1007-003
3.2.10 コンベア部
注 意
ノート
リニアガイド (2か所)
3か月ごと 清掃、給油 所要時間:5分
（ダフニーエポネックスグリースNo.1）
油ウエスで古いグリースを拭取ってくだ
さい。
糸くずなどを残さないように
してください。
ハンドグリースガンにマイクロホースを
取り付けてグリースニップルから新しい
グリースを給油してください。
使用するノズルは H形です。
H形
PT1/8
給油作業例
F4A33
4OM-1609
1-43
1 章 3. メンテナンスか所
1007-003
バックアップピン検出センサ (6か所)
毎週 清掃 所要時間:1分
バックアップピン検出センサをウエスで
清掃してください。
バックアップピン検出センサ
F4A34
