u Alternativ: Anbringen von Warnschildern:
Ist es möglich die Maschine mit einem Schloss zu verriegeln, so muss dies
durchgeführt werden.
Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein
Schloss angebracht werden kann. In diesen Fällen müssen Warnschilder an
den freigeschalteten Maschinen angebracht werden, um die Mitarbeiter davon
zu unterrichten, dass die Maschine zu Servicezwecken freigeschaltet worden
ist. Das Schild muss sicher befestigt werden, es muss von allen Seiten einseh-
bar sein und es darf nur von demjenigen entfernt werden, der es angebracht
hat.
u Freisetzen gespeicherter Energie:
Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in
Elektrolytkondensatoren müssen durch geeignete Maßnahmen freigesetzt
sein.
Warten Sie dazu nach dem Abschalten des Automaten die angegebenen Ent-
lade- bzw. Druckabbauzeiten ab um am Automaten gefahrlos arbeiten zu kön-
nen.
u Überprüfen der Verriegelung:
Testen Sie die Verriegelung des Automaten, indem Sie einfach den START-
Taster drücken.
Folgende Schritte sind nötig, um den Automaten wieder betriebsbereit zu machen.
u Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, dass das autorisierte
Personal sämtliches Werkzeug entfernt und alle Sicherheitseinrichtungen wie-
der in Kraft setzt.
u Unterrichten Sie alle betroffenen Mitarbeiter.
u Informieren Sie alle Arbeiter in dem betreffenden Bereich, dass die Maschine
wieder in Betrieb genommen wird, ehe Sie auch nur eines der Schlösser bzw.
Warnschilder entfernen.
u Entfernen Sie die Schlösser/Warnschilder.
Jeder dazu autorisierte Mitarbeiter muss sein eigenes Schloss entfernen und
unter Verschluss nehmen.
u Schalten Sie die Maschine ein. Lassen Sie während des Betriebs autorisiertes
Personal überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt wor-
den sind.
Testen
Servicepersonal darf die Schaltungen testen, indem es diese kurzzeitig aktiviert,
ohne das Verriegelungsverfahren aufzuheben. Dies allerdings nur, wenn keine
weiteren Personen mehr Arbeiten an der zu testenden Baugruppe ausführen.
Es ist außerordentlich wichtig, dass alle weiteren START-Taster mit dem Warn-
schild "Nicht in Betrieb nehmen" gekennzeichnet sind, um so ein unbeabsichtigtes
Starten der Anlage in dieser Zeit zu verhindern.
Verantwortung und Pflichten
• Es gehört zu den Aufgaben und Pflichten des Instandhaltungs- und Service-
personals sicherzustellen, dass dieses Verfahren eingehalten wird.
• Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des In-
standhaltungs- und Servicepersonals, diesen Personenkreis in dieses Verfah-
ren einzuweisen.
• Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten, unter
Einbeziehung des Sicherheitskommittees, der Gesundheitsbehörden (Health
Service Department) und den Managern der verschiedensten Abteilungen und
Vizepräsidenten das Verfahren zum Verriegeln und Kennzeichnen der Verrie-
gelung der Automaten zu regeln.
www.asm-smt.com
Benötigtes Material für Workflow 4 Instandhaltung TX-Serie
Extras Verschleißteile
T01 Keine Staubsauger W02 03066107-02 Pipettenmagazin mit Keramikpipetten 20xx/28xx
T02 Keine Abfalleimer für Pipetten W35 03105638-01 Pipettenmagazin mit Keramikpipetten 40xx/42xx
T03 00377393-01 Antistatik-Pinzetten, Bernstein 5-192
T04 03034148-01 Kalibrierteil, Version SST23 Verbrauchsstoffe
T05 03010565-01 Kalibrierteil, Version 3 C01 Keine Blatt Papier 420x300
T07 03078400-02 Drehmoment-Schraubendreher ESD 1,0-5,0 Nm C02 Mikrofastertuch
T08 03078706-01 Bithalter für Schraubendreher TorqueVario C03 03082092-01 Reinigungstuch, KM-Wipe
T09 03073256-01 Verlängerung / gerade TX20 C04 00315253-03 SILPLACE Reinigungstuch
T18 00378524-01 Taschenschere C05 Keine Isopropanol
T20 Keine Taschenlampe C27 00374565-01 Schmierfett Klueber BEM 34-132 Dose 1 Kg
T31 00376492-01 Inbus-Kugelkopf-Schraubendreher-Satz C31 00372972-03 Latex-Schutzhandschuhe
T49 03020832-02 Transportbox C&P20P C32 Optisches Tuch/Linsentuch
T54 00374563S01 Fettkartusche C33 00328575-01 Ölspray Surface Shield 400 ml
T87 03081255-01 Transportbox TH C49 03121952-01 Schmierfett Klüber BEM 34-132 400g Dose
T89 Fettpresse

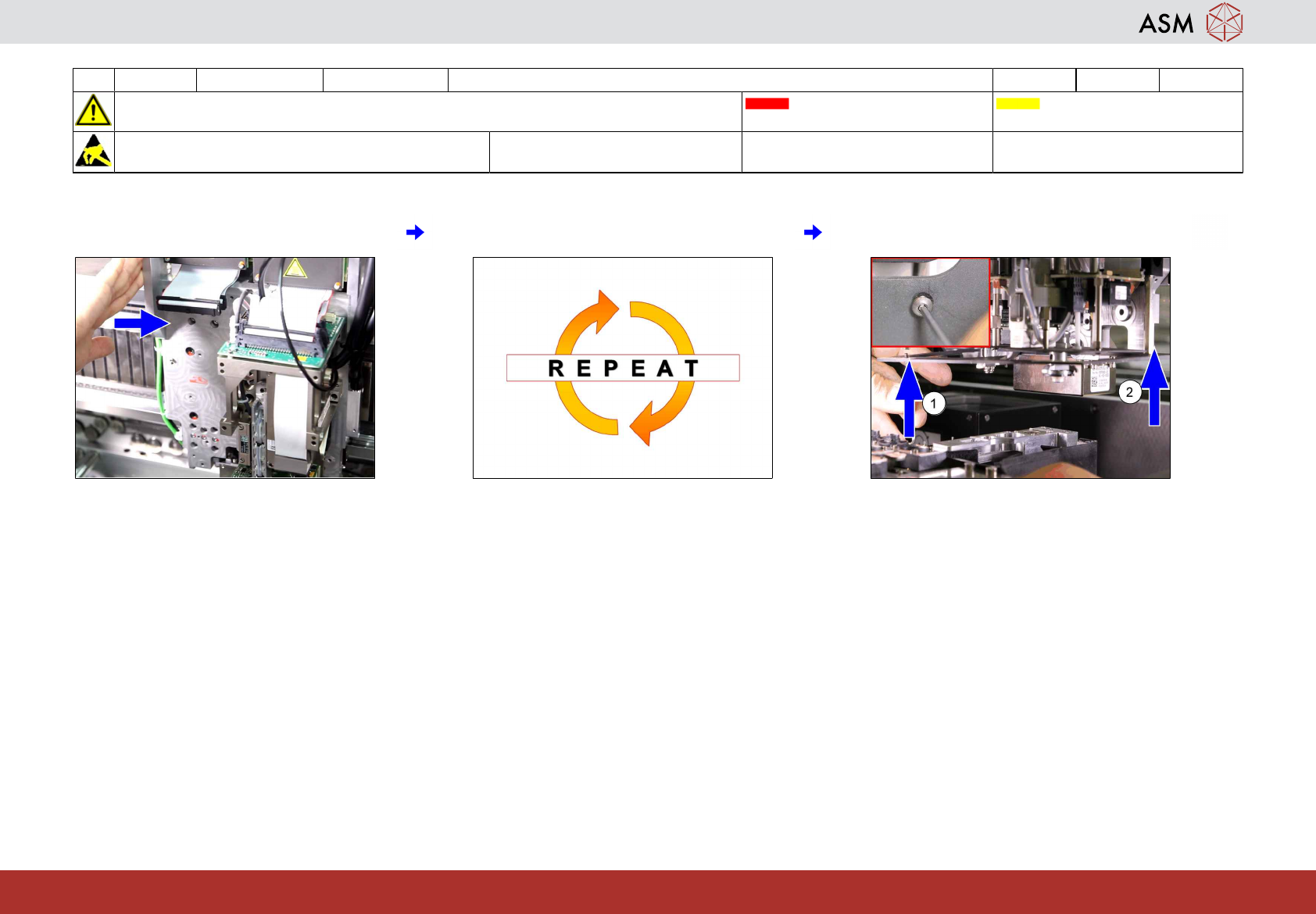

6 WF 4 TX-Serie Instandhaltung Einen gewarteten TH wieder einbauen 10 min 2 / 2
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T87
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Portale in gute Arbeitsposition bringen. 8 Schritt 1 bis 7 für linkes Kopfsegment wie-
derholen.
9 Kamerasichtblende einbauen: TH.
