1 WF 4 TX-Serie Instandhaltung Gurtschneider testen 2 min 1 / 3 V O R S I C H T ! V o r d e r W a r t u n g S i c h e r h e i t s h i n w e i s e i n B e t r i e b s a n l e i t u n g b e a c h t e n Maschinenstatus EI…
6 WF 4 TX-Serie Instandhaltung Einen gewarteten TH wieder einbauen 10 min 2 / 2
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T87
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Portale in gute Arbeitsposition bringen. 8 Schritt 1 bis 7 für linkes Kopfsegment wie-
derholen.
9 Kamerasichtblende einbauen: TH.
1 WF 4 TX-Serie Instandhaltung Gurtschneider testen 2 min 1 / 3
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug: Verschleißteil: Verbrauchsstoffe:
C1
www.asm-smt.com

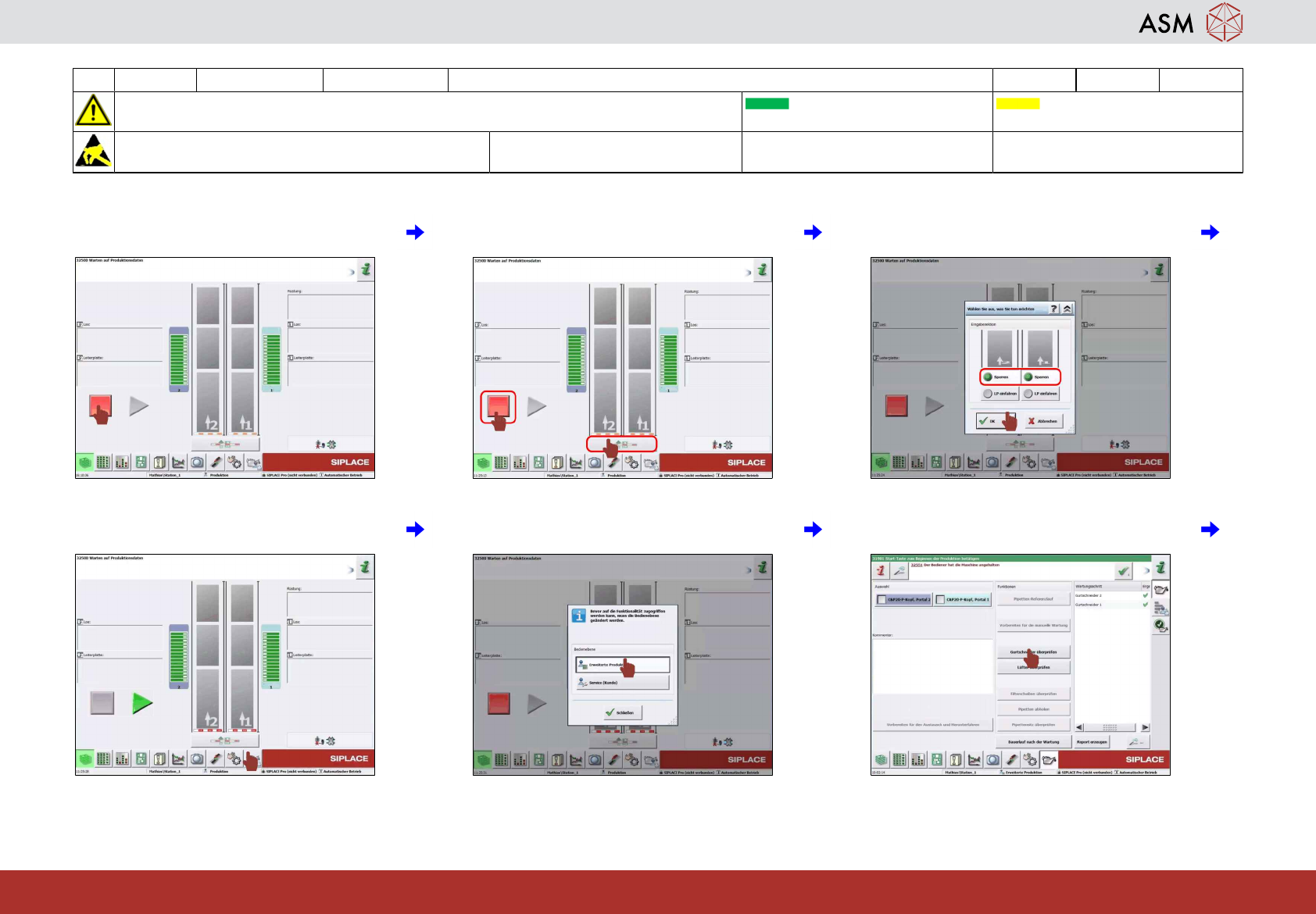

1 Produktion stoppen. 2 Symbol "Transport blockieren" anklicken. 3 Beide Spuren blockieren und "OK" ankli-
cken.
4 Wartungssymbol anklicken. 5 Symbol "Erweiterte Produktion" anklicken. 6 Symbol "Gurtschneider überprüfen" ankli-
cken.
1 WF 4 TX-Serie Instandhaltung Gurtschneider testen 2 min 2 / 3
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug: Verschleißteil: Verbrauchsstoffe:
C1
www.asm-smt.com

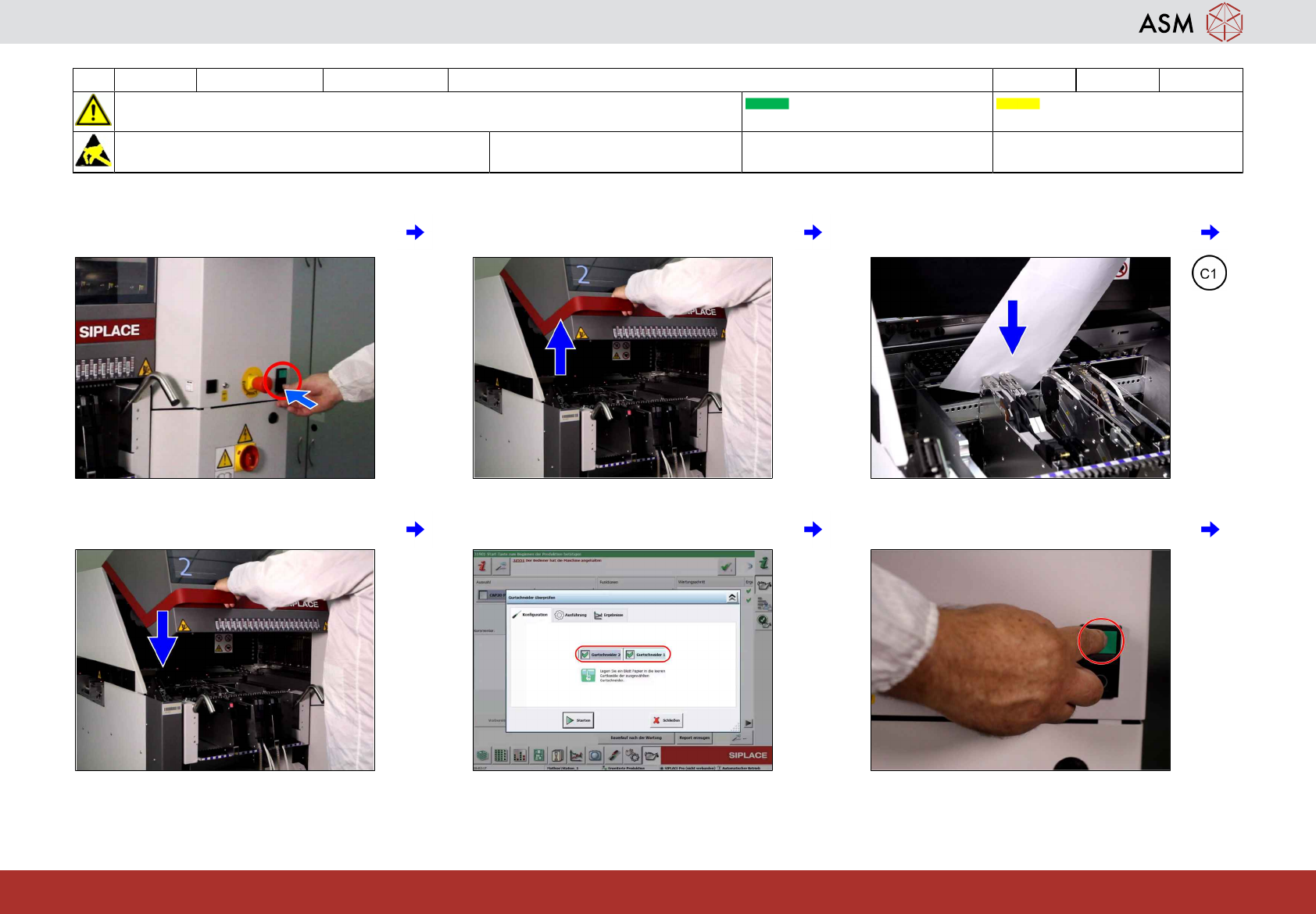

7 Stopp drücken. 8 Haube öffnen. 9 Papier in beide Gurtschneider schieben.
(Größe A3).
10 Haube schließen. 11 Beide Gurtschneider auswählen. 12 Start drücken.
