6 WF 4 TX-Serie Instandhaltung Einen gewarteten TH wieder einbauen 10 min 1 / 2 V O R S I C H T ! V o r d e r W a r t u n g S i c h e r h e i t s h i n w e i s e i n B e t r i e b s a n l e i t u n g b e a c h t e n Ma…
5 WF 4 TX-Serie Instandhaltung TH ausbauen 10 min 2 / 2
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7; T8, T9, T31, T87
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 TH in Transportbox setzen. 8 Die 3 Pneumatikleitungen vom rechten
Kopf abstecken.
9 Flachbandkabel vom rechten Kopf abste-
cken.
10 3 Schrauben lösen, die das rechte Kopf-
segment (1) an (3) befestigen.
11 Den Kopf halten, die letzte Schraube ent-
fernen und das Kopfsegment abnehmen.
12 TH in Transportbox setzen.
6 WF 4 TX-Serie Instandhaltung Einen gewarteten TH wieder einbauen 10 min 1 / 2
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T87
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Das rechte Kopfsegment aus der Trans-
portbox nehmen.
2 Segment auf Kopfhalter setzen und mit
einer Schraube leicht befestigen.
3 Schrauben an Position (1) bis (3) leicht
anziehen.
4 Schrauben (1) bis (4) mit 2,7 Nm anzie-
hen.
5 Flachbandkabel anstecken. 6 Die 3 Pneumatikverbindungen anstecken.
6 WF 4 TX-Serie Instandhaltung Einen gewarteten TH wieder einbauen 10 min 2 / 2
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T87
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

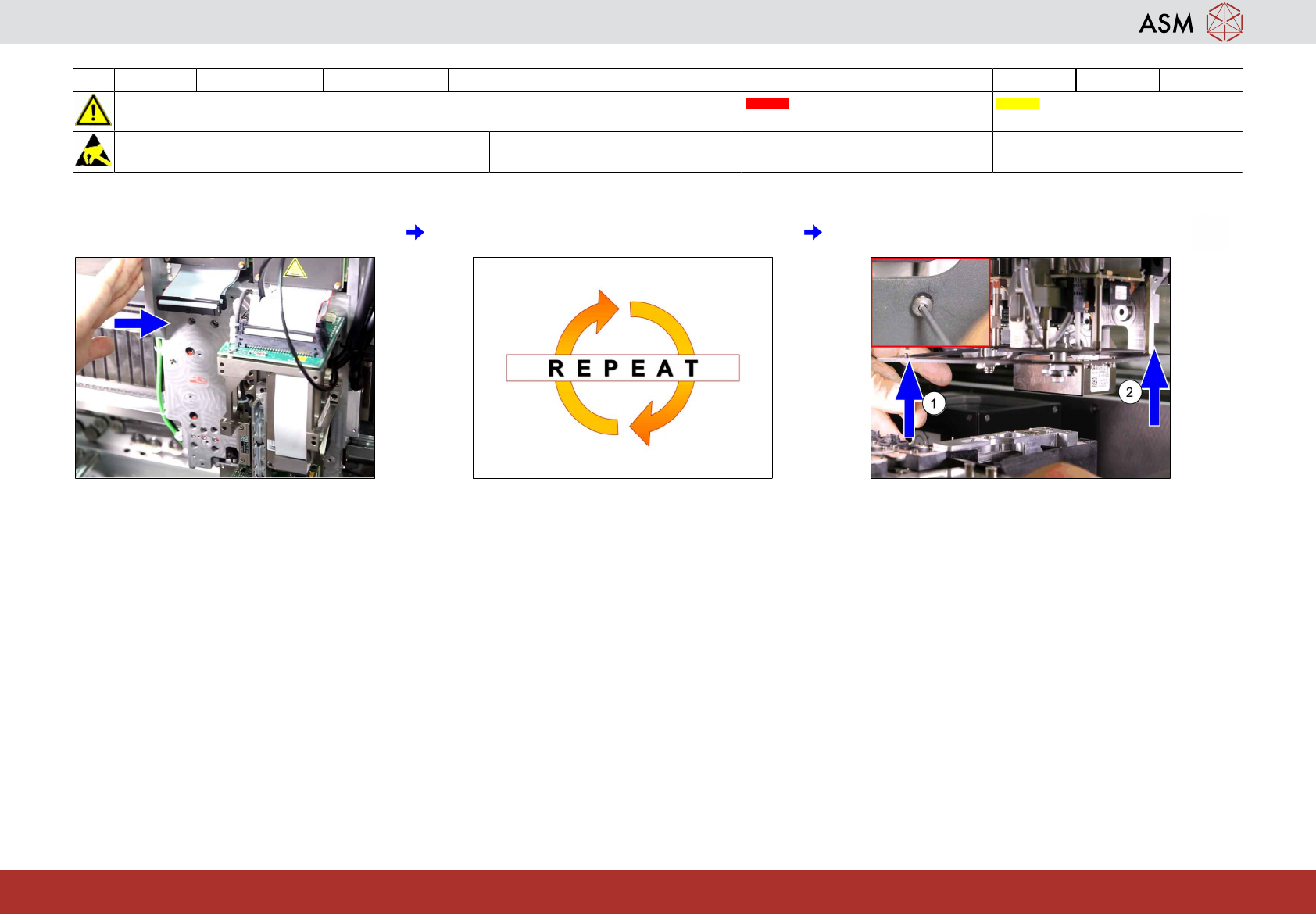

7 Portale in gute Arbeitsposition bringen. 8 Schritt 1 bis 7 für linkes Kopfsegment wie-
derholen.
9 Kamerasichtblende einbauen: TH.
