9 WF 4 TX-Serie Instandhaltung Führungslager fetten, X-Achsen-Linearführung und X-Achsen-Maßstab reinigen 5 min 1 / 3 V O R S I C H T ! V o r d e r W a r t u n g S i c h e r h e i t s h i n w e i s e i n B e t r i e b …
8 WF 4 TX-Serie Instandhaltung Führungslager fetten, Y-Achsen-Linearführung und Y-Achsen-Maßstab
reinigen
5 min 4 / 4
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89
Verschleißteil: Verbrauchsstoffe:
C3, C5, C49
www.asm-smt.com
19 Schritt 14 bis 18 zweimal wiederholen. 20 Überschüssiges Fett um Schmiernippel
herum entfernen.
21 Schritt 13 bis 20 an allen anderen
Schmiernippeln des Portals wiederholen.
22 Linearführung reinigen. 23 X-Maßstabführung reinigen. 24 Schritt 12 bis 23 für X-Achse des anderen
Portals wiederholen.
9 WF 4 TX-Serie Instandhaltung Führungslager fetten, X-Achsen-Linearführung und X-Achsen-Maßstab
reinigen
5 min 1 / 3
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89
Verschleißteil: Verbrauchsstoffe:
C3, C5, C49
www.asm-smt.com
1 Schmiernippeladapter X-Achse montieren. 2 Die Hubbegrenzung 0,15 gr. für die X-
Achse an der Einhandfettpresse montie-
ren.
3 Portal in möglichen Arbeitsbereich ver-
schieben.
4 Schlauch gerade auf Schmiernippel auf-
setzen.
5 Einen Fettpressen-Hub auftragen. 6 Fett tritt am Schmiernippel aus.
9 WF 4 TX-Serie Instandhaltung Führungslager fetten, X-Achsen-Linearführung und X-Achsen-Maßstab
reinigen
5 min 2 / 3
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T89
Verschleißteil: Verbrauchsstoffe:
C3, C5, C49
www.asm-smt.com

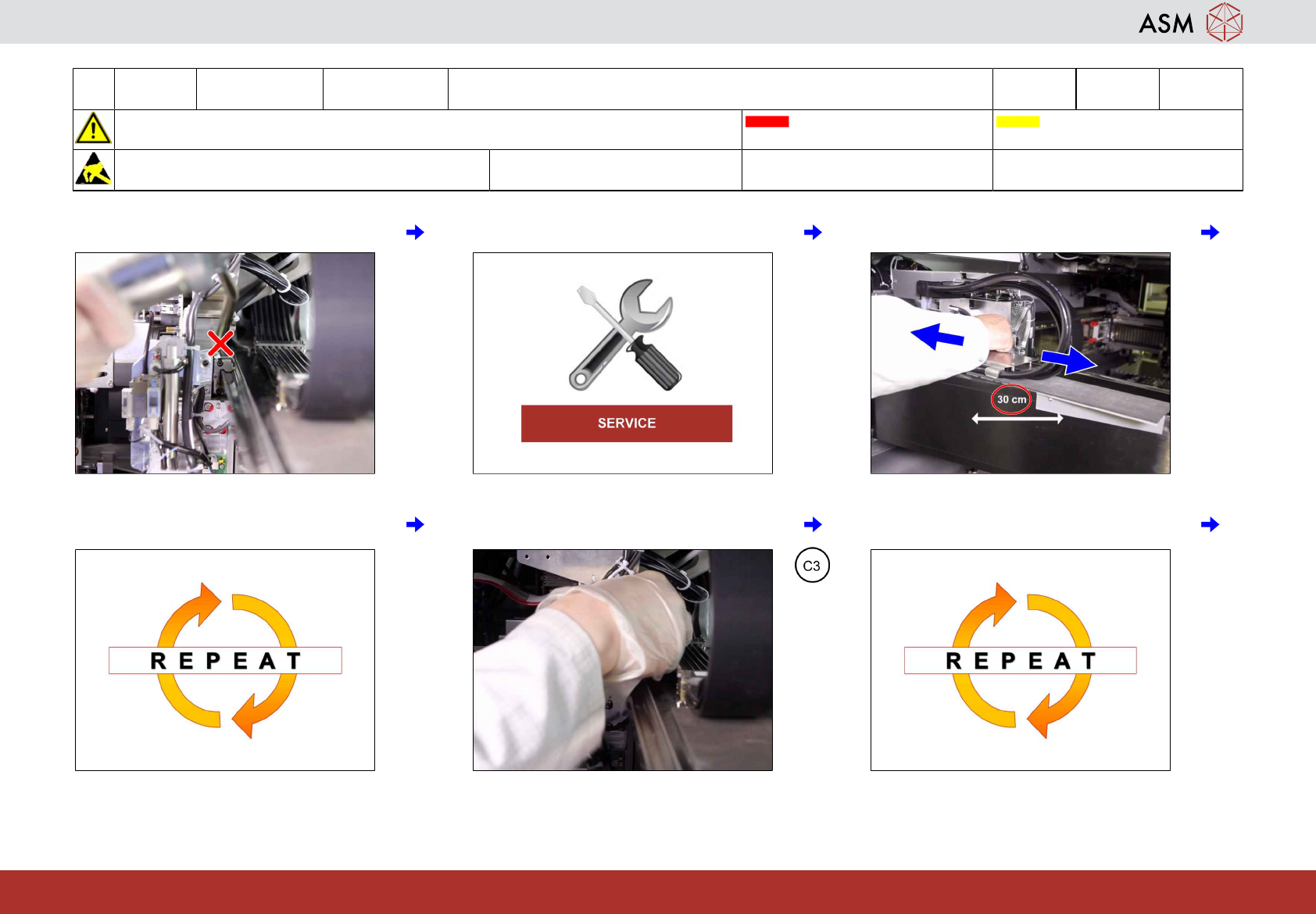

7 Wenn nicht, weiter mit Schritt 9. 8 Wenn ja, Service kontaktieren. 9 X-Achse um 30cm verschieben.
10 Schritt 5 bis 9 zweimal wiederholen. 11 Überschüssiges Fett um Schmiernippel
herum entfernen.
12 Schritt 4 bis 11 an allen anderen Schmier-
nippeln des Portals wiederholen.
