19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 3 / 9 V O R S I C H T ! V o r d e r W a r t u n g S i c h e r h e i t s h i n w e i s e i n B e t r i e b s a n l e i t u n g b e a c h t e n Maschinenstatus EIN Tr…
19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 2 / 9
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T5
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

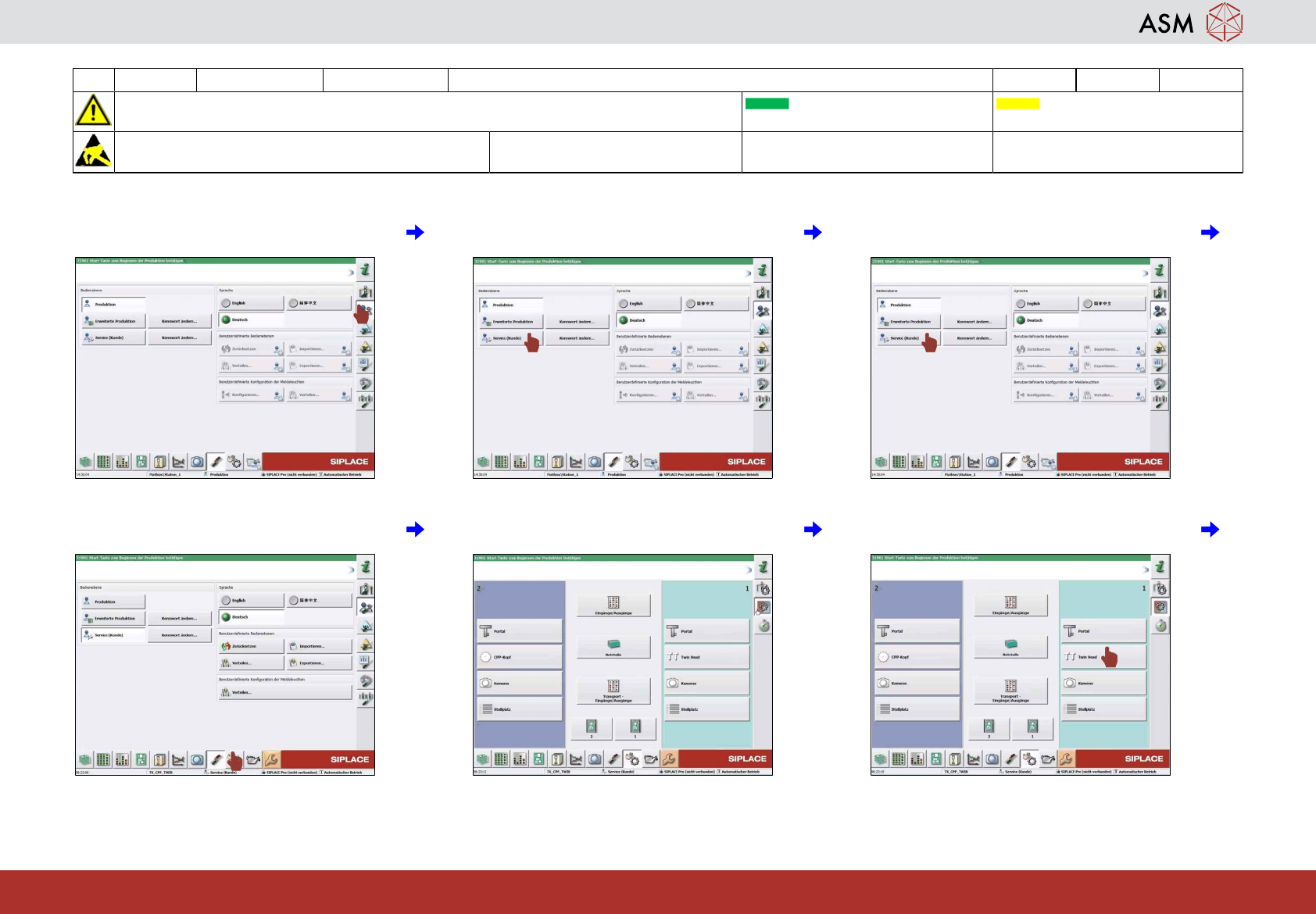

7 Symbol "Benutzereinstellungen" anklicken. 8 Symbol "Service (Kunde)" anklicken. 9 Für Einbau derselben Köpfe weiter mit
Schritt 22.
10 Symbol "Sensor prüfen und Optionen"
anklicken.
11 Symbol "Sensorfunktion spezifischer Kom-
ponenten" anklicken.
12 Symbol "TH" anklicken.
19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 3 / 9
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T5
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
13 Symbol "Position und Funktionen der Z-
Achse überprüfen" anklicken.
14 Nullpunktkorrektur-Daten anklicken. 15 Symbol "Pfeil nach rechts" anklicken, um
Daten vom EPROM an den Kopf zu sen-
den
16 "Kopf- und Maschinendaten schreiben"
anklicken.
17 Zweiten "TH"-Kopf auswählen, wenn nötig. 18 Schritt 13 bis 15 wiederholen.
19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 4 / 9
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T5
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

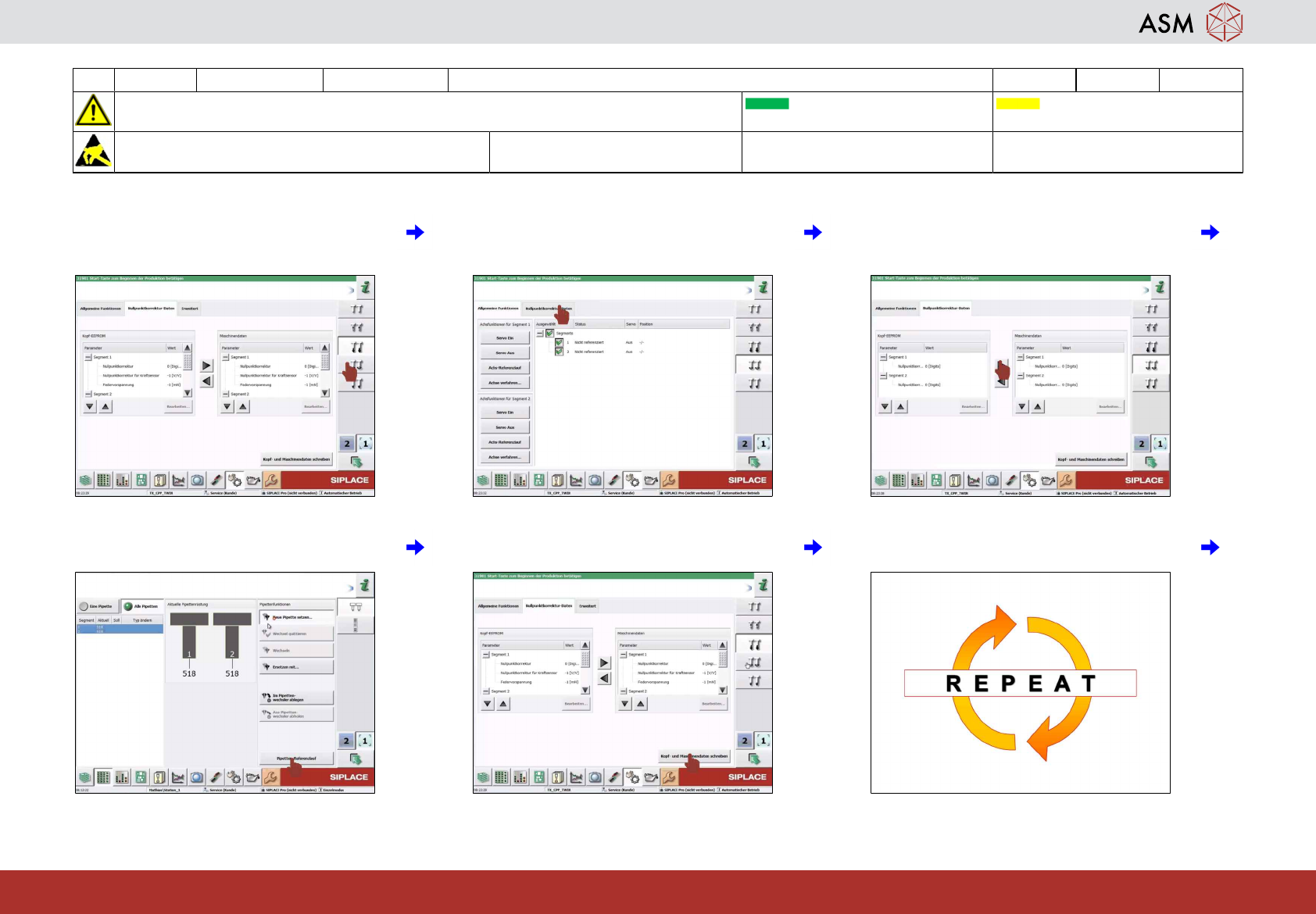

19 Symbol "Position und Funktion DP-Achse"
anklicken.
20 Nullpunktkorrektur-Daten anklicken. 21 Symbol "Pfeil nach rechts" anklicken, um
Daten vom EPROM an den Kopf zu sen-
den.
22 "Kopf- und Maschinendaten schreiben"
anklicken.
23 Zweiten TH-Kopf auswählen, wenn nötig. 24 Schritt 19 bis 22 wiederholen.
