19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 6 / 9 V O R S I C H T ! V o r d e r W a r t u n g S i c h e r h e i t s h i n w e i s e i n B e t r i e b s a n l e i t u n g b e a c h t e n Maschinenstatus EIN Tr…
19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 5 / 9
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T5
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

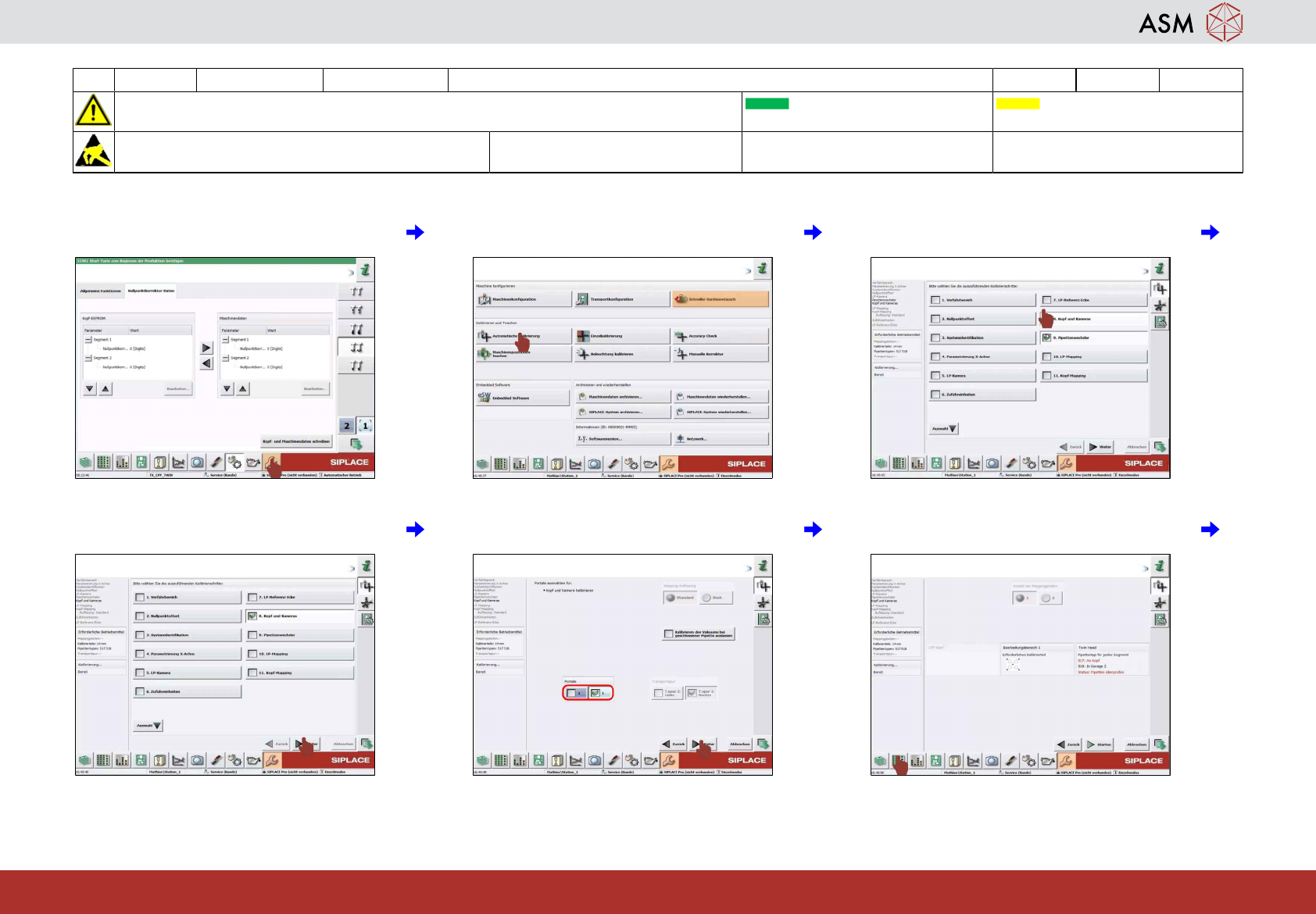

25 Symbol "Kalibrierung" anklicken. 26 Symbol "Automatische Kalibrierung" ankli-
cken.
27 Symbol "Köpfe und Kameras" anklicken
und alle anderen deselektieren.
28 "Weiter" anklicken. 29 Portale für zu kalibrierende Köpfe auswäh-
len und "Weiter" anklicken.
30 Symbol "Rüstung anzeigen" anklicken.
19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 6 / 9
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T5
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
31 Symbol "Gewählter Kopf" anklicken. 32 Symbol "Alle Pipetten" anklicken. 33 Symbol "Pipettenwechslerkonfiguration
prüfen" anklicken.
34 Prüfen, ob 517 und 518 im Pipetten-
wechsler sind.
35 Wenn 517 und 518 nicht im Pipetten-
wechsler sind, Service informieren.
36 Symbol "Pipettenkonfiguration an Köpfen
einstellen" anklicken.
19 WF 4 TX-Serie Instandhaltung TH kalibrieren 14 min 7 / 9
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T5
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

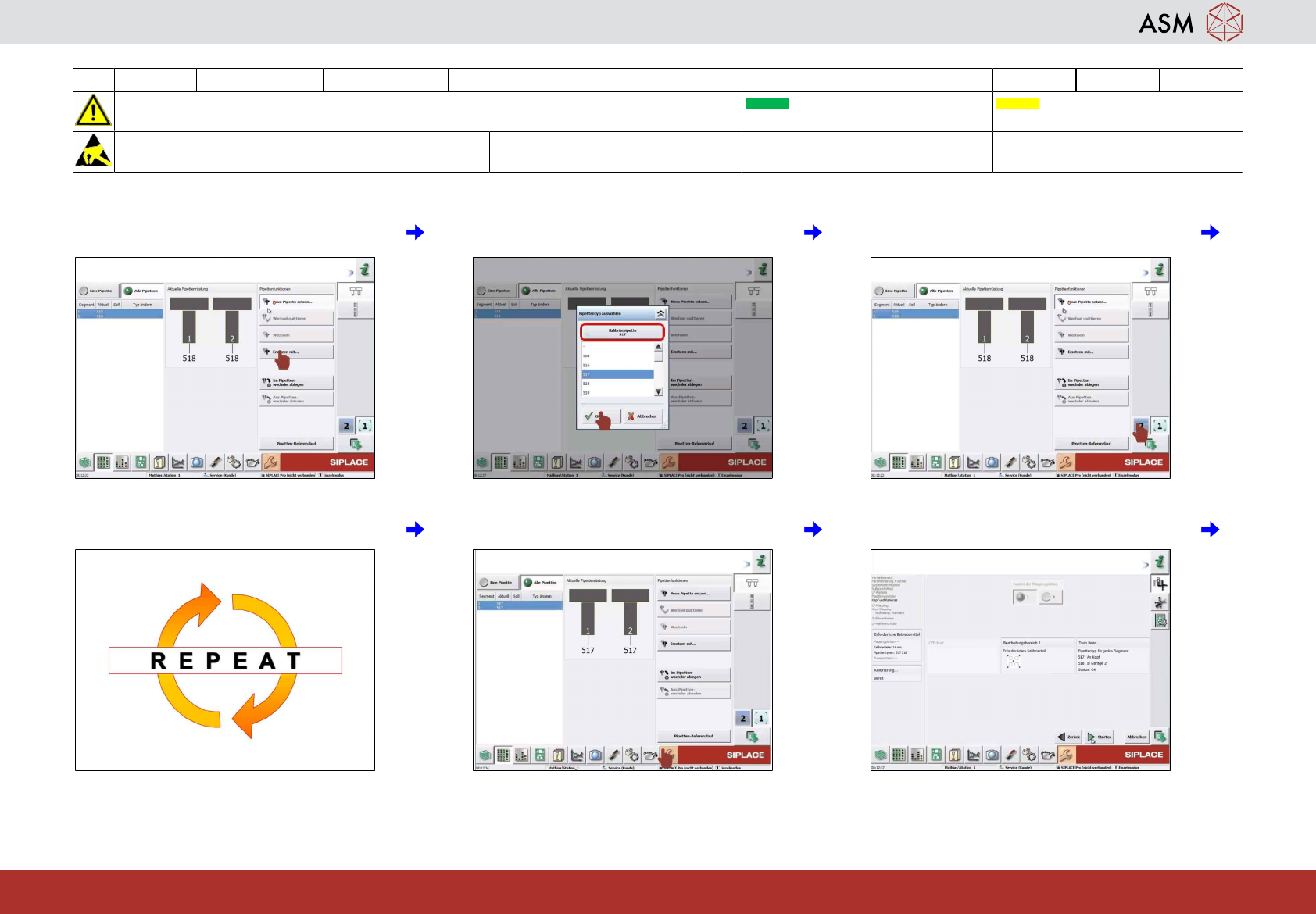

37 Symbol "Tauschen mit" anklicken. 38 Kalibrierpipetten wählen und "OK" ankli-
cken.
39 Zweiten TH-Kopf auswählen, wenn nötig.
40 Schritt 35 bis 39 wiederholen. 41 Symbol "Kalibrierung" anklicken. 42 "Starten" anklicken.
