SIPLACE HF-Serie / D3 1 Externe Stromversorgung BE-Wagen SIPLACE HF-Serie / D3
Ausgabe 06/2006
5
1 Externe Stromversorgung BE-Wagen
SIPLACE HF-Serie / D3
1.1 Externe Spannnungsversorgung BE-Wagen HF
(03009867-02) Vertriebsnummer: 00119681-01)
Stück Bezeichnung Artikel-Nr.:
- 1 Spannungsversorgung für 88...264 V AC (BxTxH = 180x360x210 mm) 03009868-02
- 1 Stromversorgungskabel 230 V AC (EU 3x0,75 mm
2
, L=2,0 m) 00308240-01
- 1 Stromversorgungskabel 125 V AC (US 3x18 AWG, L=2,0 m) 03011615-01
- 2 eingebaute Sicherungen 6,30 A MT 03011614-01
- 1 beigelegte Pneumatik-Anschluss-Kupplung 00351963-01
- 1 Kabel zur Versorgung des BE-Wagens 03006765-01
- 2 beigelegte Sicherungen 6,30 A MT f. Netz-Anschlusskombination 03011614-01
1

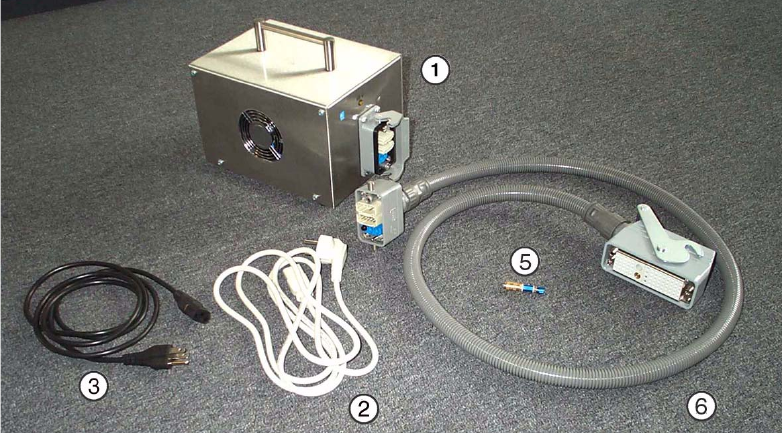

Abb. 1 Lieferumfang
a Spannungsversorgung für 88...264 V AC
s Stromversorgungskabel 230 V AC (EU 3x0,75 mm
2
, L=2,0 m)
d Stromversorgungskabel 125 V AC (US 3x18 AWG, L=2,0 m)
g Pneumatik-Anschluss-Kupplung
h Kabel zur Versorgung des BE-Wagens
1 Externe Stromversorgung BE-Wagen SIPLACE HF-Serie / D3 SIPLACE HF-Serie / D3
Ausgabe 06/2006
6
1.1 Sicherheitshinweise
GEFAHR
Vergewissern Sie sich, daß niemand am angeschlossenen BE-Wagen hantiert, wenn Sie die
Stromversorgung einschalten.
Das Gerät darf nur außerhalb des Bestückvorgangs und außerhalb des Bestückautomaten ange-
schlossen sein.
Das Gerät darf bestimmungsgemäß nur zur Versorgung des BE-Wagens SIPLACE HF-Serie ver-
wendet werden!
Das Gerät darf nicht manipuliert werden.
Ziehen Sie unbedingt vor dem Öffnen des Gerätes den Netzstecker!
1
1.1.1 Definitionen
GEFAHR
im Sinne dieser Anleitung bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sach-
schaden eintreten w e r d e n , wenn die Gefahrenhinweise nicht beachtet werden. 1
1
1
1
1
1
1
SIPLACE HF-Serie / D3 1 Externe Stromversorgung BE-Wagen SIPLACE HF-Serie / D3
Ausgabe 06/2006
7
1.2 Übersicht
Die externe Stromversorgung dient zur Versorgung eines BE-Wagens der SIPLACE HF-Serie, un-
abhängig vom Bestückautomaten. 1
Das Gerät ist für einen Netzspannungsbereich von 88-264 V AC geeignet. 1
1

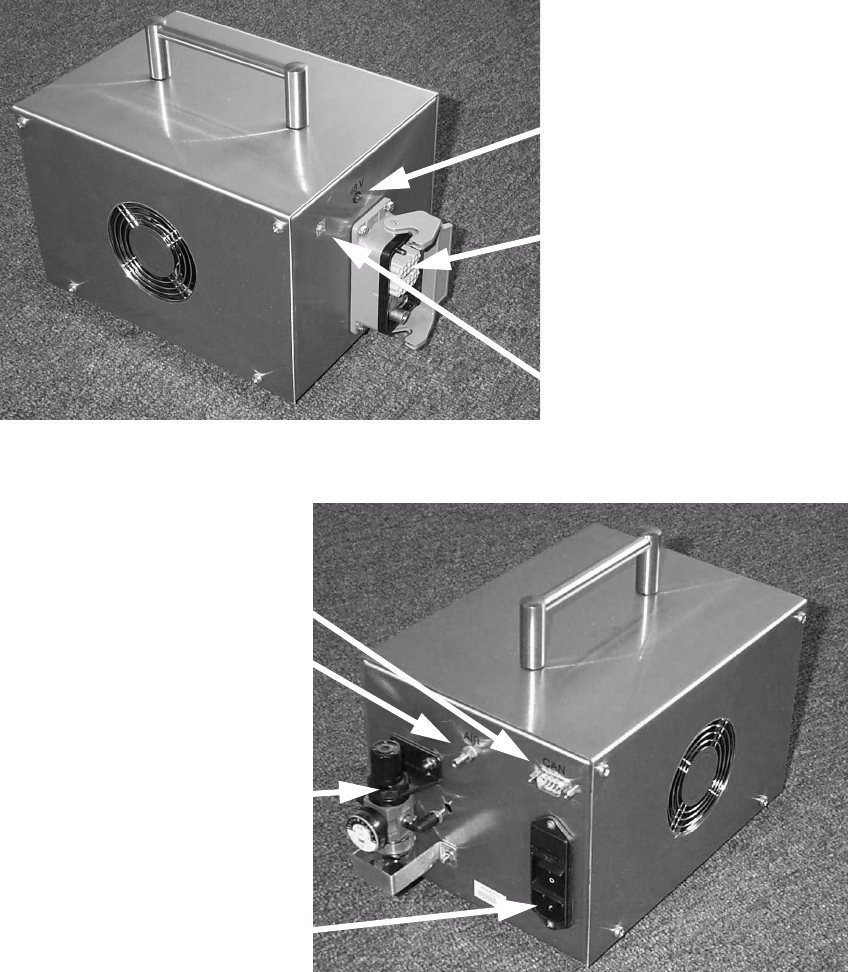

Abb. 2 Externe Spannungsversorgung BE-Wagen HF03009868-02 (Grundgerät)
2
Abb. 3 Externe Spannungsversorgung BE-Wagen HF03009868-02 (Grundgerät)
Multifunktionsstecker
für BE-Wagen
Kontrolllampe 48 V
Stellplatz-Schalter
Netz-Anschlußkombination
CAN-Bus-Anschluß
Druckluft-Anschluß
Pneumatikeinheit
