4. 基本操作 MEC-NXTIIc-3.3S 86 NXT IIc 机械手册 5. 将模组拉到基座的中间位置。 a. 将 MCU-2c 的锁定 手柄旋转到 "FR EE" 位置。 备注 )MCU-2c 与基座没有正确地连接时，不能旋转锁定手柄。 b. 按下操作面板的 「MANUAL 」按钮，可以切换到手动操作画面。 c. 按下箭头键，选择清扫示意图。 d. 在确认模组前面是否有障碍后按下 「OK」按钮。解除夹紧，模…
MEC-NXTIIc-3.3S 4. 基本操作
NXT IIc 机械手册 85

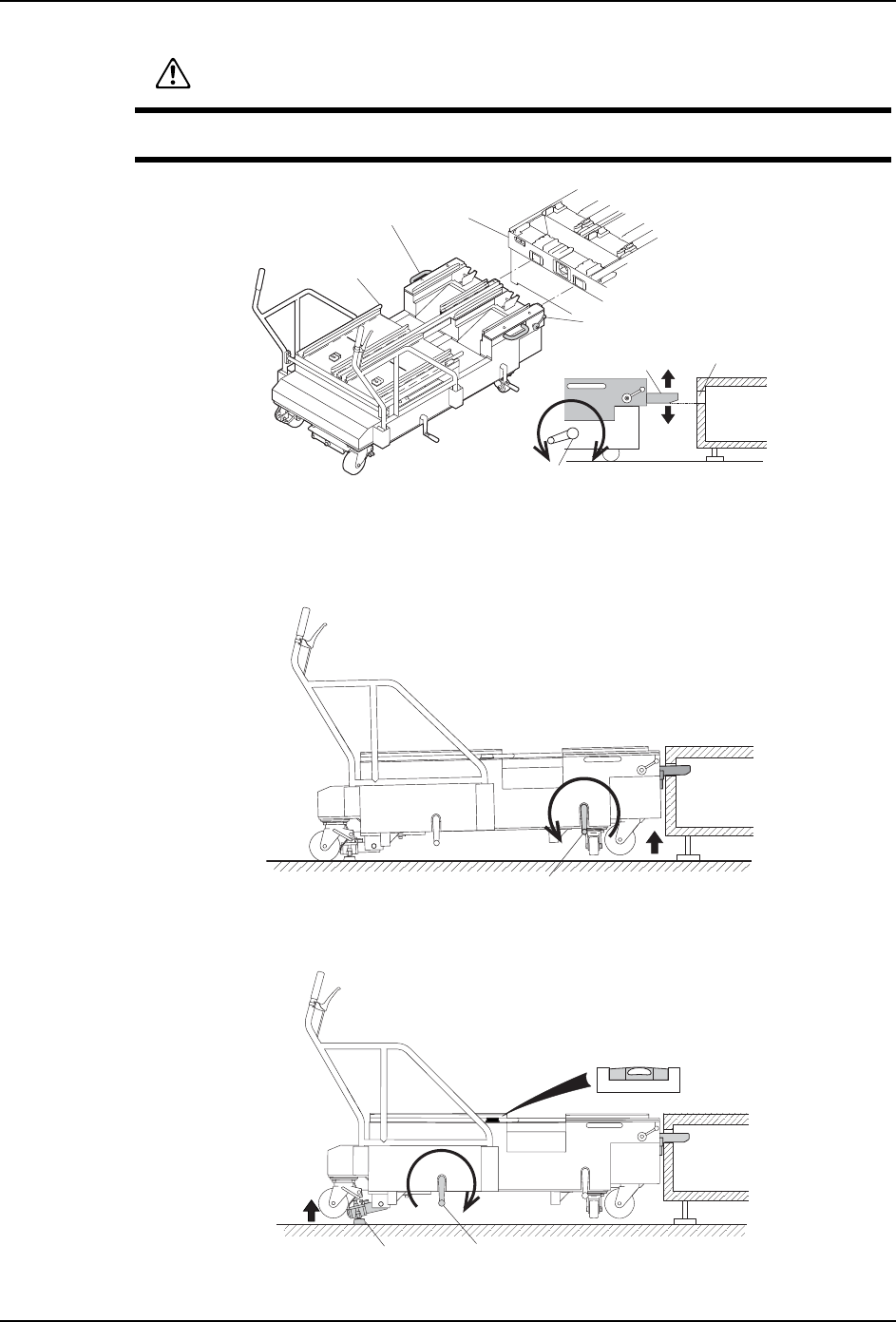

4. 根据地面状态，相对于机器 MCU-2c 倾斜的时候，请将 MCU-2c 调整到水平。
a. 旋转调整高度的摇手柄， 使 MCU-2c 的前轮从地面腾空。(MCU-2c 的定位头处于由基
座的孔支撑着的状态。)
b. 旋转调整水平的摇手柄，提升后轮 ( 使升降脚接触地面 )。尽可能使水平仪的气泡处
于中间的位置。
注意
使用 MCU-2c 时 , 请注意不要被车子的边角和伸出部撞伤。
01MEC-0915S
ᶘ
0&8F
䫕ᅮᶘ
ᑻ
ᑻⱘᄨ
ᅮԡ༈
䇗ᭈ催ᑺᨛᶘ
ϟ䰡
Ϟछ
ᨛᶘ
01MEC-0916S
ᨛᶘ
01MEC-0917S
छ䰡఼
∈ᑇҾ
4. 基本操作 MEC-NXTIIc-3.3S
86 NXT IIc 机械手册

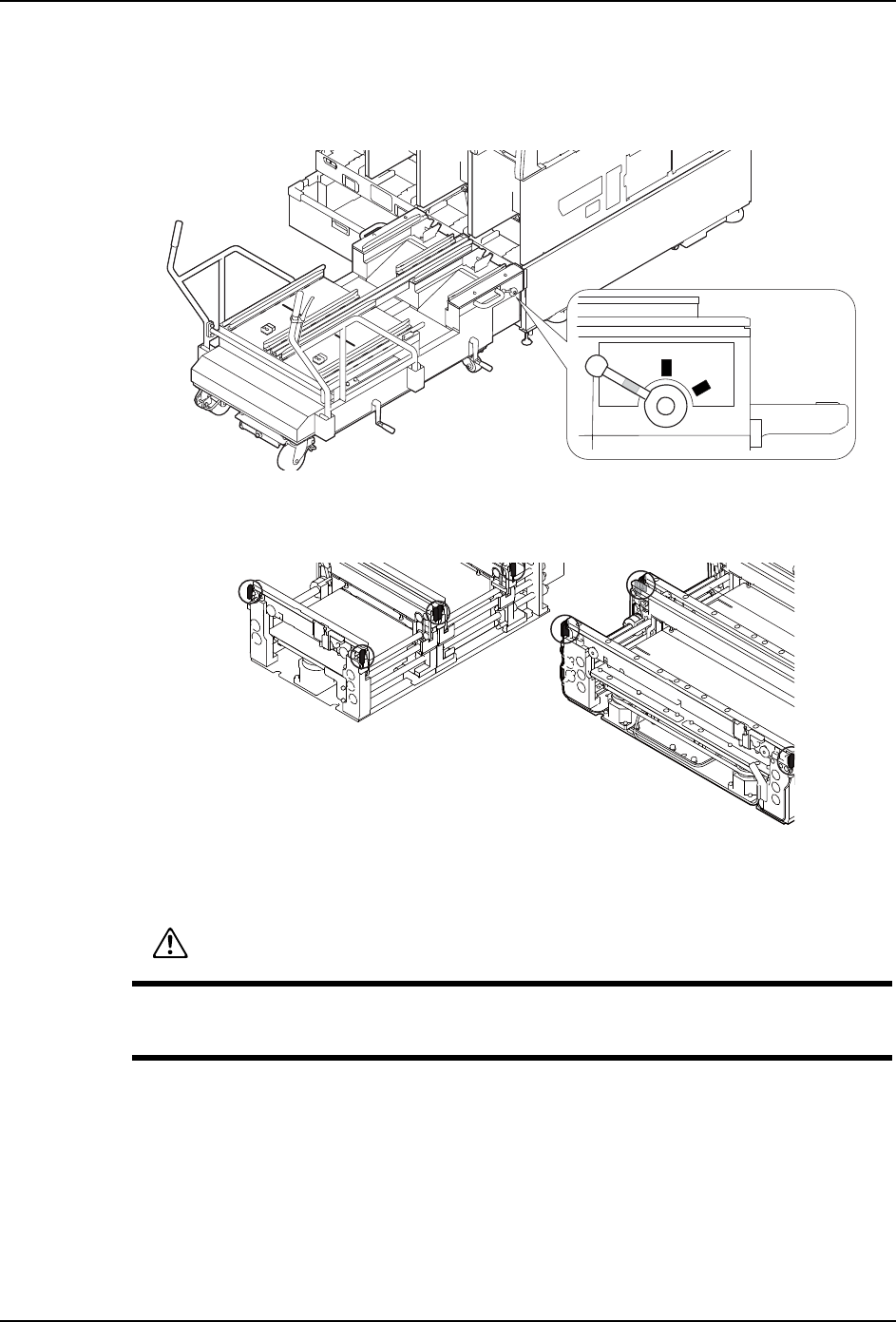

5. 将模组拉到基座的中间位置。
a. 将 MCU-2c 的锁定手柄旋转到 "FREE" 位置。
备注 )MCU-2c 与基座没有正确地连接时，不能旋转锁定手柄。
b. 按下操作面板的 「MANUAL」按钮，可以切换到手动操作画面。
c. 按下箭头键，选择清扫示意图。
d. 在确认模组前面是否有障碍后按下 「OK」按钮。解除夹紧，模组自动地稍微向前方
移动一些距离。
备注 )没有松开模组时，请依据所显示的信息调查原因。
e. 请握住模组的把手，将模组慢慢地拉出到碰到阻停块的位置。( 碰到阻停块的模组的
位置与 MCU-2c 上的黑线一致。)
01MEC-0918S
䫕ᅮᶘ
FREE
SAFE
LOCK
注意
按下 「OK」按钮后，模组主体会向己方前进几厘米。请注意不要碰到身体或其他障碍
物。
MEC-NXTIIc-3.3S 4. 基本操作
NXT IIc 机械手册 87
注意 )插图为 M3-2c 模组的时候，M6-2c 模组的时候也同样。

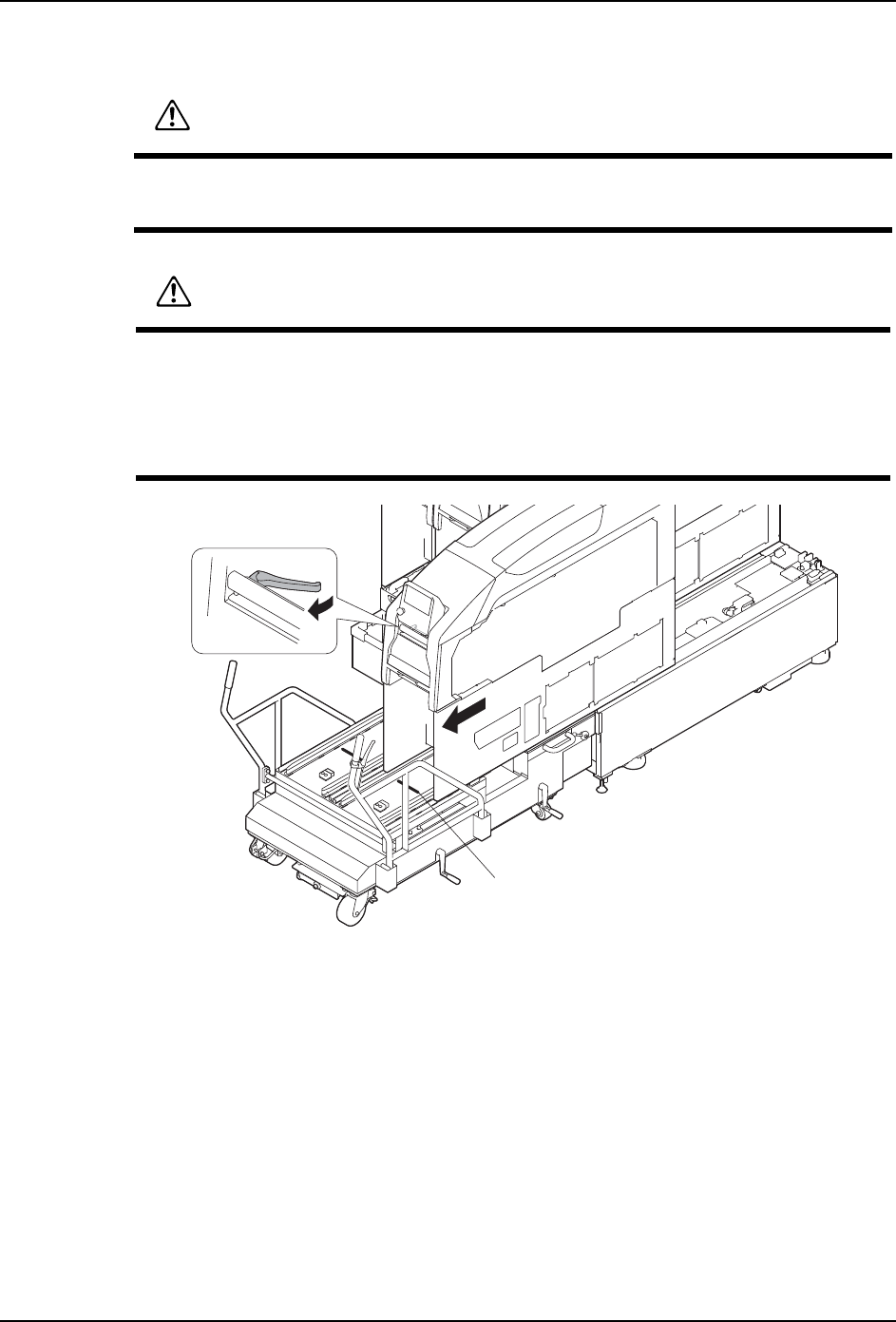

6. 切断从模组来的电源 · 气源的供应
a. 持续按下 「POWER」按钮 ( 几秒钟 ) 后放开，模组处于睡眠状态。( 「STANDBY」LED
熄灯。)
b. 在 MCU-2c 中间左右的开口部分，旋转旋钮后打开模组底部的门。
备注 )模组位置与 MCU-2c 上的黑线一致时，模组底部的门处于 MCU-2c 的开口部的位置。打
开模组底部的门后 , 安全开关动作，电源 OFF。( 「STANDBY」LED 熄灯 )。
c. 将从电缆链套托架端露出的空气管 （2 根）的插头、导线 （3 根）的接插头从模组
侧拆除。
d. 旋开电缆链套端插座的蝶型旋钮，使其脱离模组侧。
警告
在对基座上的模组停止机构进行了不正确操作，没有连接 MCU-2c 时，不允许拉出模
组。存在模组从基座上落下，导致身体受伤后或者被压死的可能性。
注意
请不要将手放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有可能夹住手
指。
在拉出 / 插入模组时，请不要强烈地拉出和压入，碰到停止块。请慢慢地移动。因为
有可能造成机器安装位置的移动。
01MEC-0919S
ذℶԡ㕂
