MEC-NXTIIc-3.3S 4. 基本操作 NXT IIc 机械手册 101 11.请把拆除的工作头安装在选项 的工作头维修台上，或者不要 使吸嘴弯曲横放在操作台 上。 4.3.3 安装方法 1. 按下操作面板的 「MANUAL 」按钮。显示出手动指令。 2. 使用箭头键，选择更换单元示意图 。 3. 按下 OK 按键后，显示出操作画面。 4. 使用箭头键，选择更换工作头示意 图。请按下 OK 按键。 5. 请按下 START 按 …
4. 基本操作 MEC-NXTIIc-3.3S
100 NXT IIc 机械手册
10.抓住贴装工作头的手柄。拉起拉杆并向左倾倒。把贴装工作头向己方拉出，从吸嘴头上
拆下。
备注 )有时因残留在贴装工作头内部的真空而使工作头和吸嘴头较难脱离。此时，请将工作
头向上方稍微滑动一些后放掉真空。
带有 PH2 传感器的模组时，请不要将贴装工作头向己方过分倾倒。贴装工作头有可能碰到
PH2 传感器。
1;73+'6E
ᢝᴚ
䌈㺙Ꮉ༈
注意
进行拆卸 · 安装请注意贴装工作头不要碰撞到 PH2 传感器。因为有可能造成传感器或
者其他部件的损伤。
贴ᕤస头
PH2传ឤჾ
01MEC-1237S
MEC-NXTIIc-3.3S 4. 基本操作
NXT IIc 机械手册 101
11.请把拆除的工作头安装在选项的工作头维修台上，或者不要使吸嘴弯曲横放在操作台
上。
4.3.3 安装方法
1. 按下操作面板的 「MANUAL」按钮。显示出手动指令。
2. 使用箭头键，选择更换单元示意图。
3. 按下 OK 按键后，显示出操作画面。
4. 使用箭头键，选择更换工作头示意图。请按下 OK 按键。
5. 请按下 START 按钮。
备注 )在安装有料盘单元 -LT/LTC 的模组上执行时，在此显示出拆除料盘单元 -LT/LTC 的向
导画面，请根据向导画面拆除料盘单元 -LT/LTC，进入到下一个步骤。
6. 请确认模组前侧是否有障碍物后按下 OK 键。模组松开，稍微向前方移动一些。
备注 )没有松开模组时，请依据所显示的信息调查原因。
注意
在模组内进行操作时，请不要将贴装工作头接近 Y 轴。由于线性马达会产生磁力，有
可能造成贴装工作头或者轴的损伤。另外，安装 / 拆除必须请在工作头的更换位置进
行。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换
线性马达。
01SET-0246S
Ḛᶊ
㒓ᗻ偀䖒
㒓ᗻᷛሎ
注意
请不要把手或者身体放入机器的侧盖板和基座之间的空隙中，将模组拉出，松开时手
指有被夹住的危险。
4. 基本操作 MEC-NXTIIc-3.3S
102 NXT IIc 机械手册
7. 握住模组的手柄后，解除模组的刹车。请一直握住手柄慢慢地拉出模组直到碰到阻停块
为止。

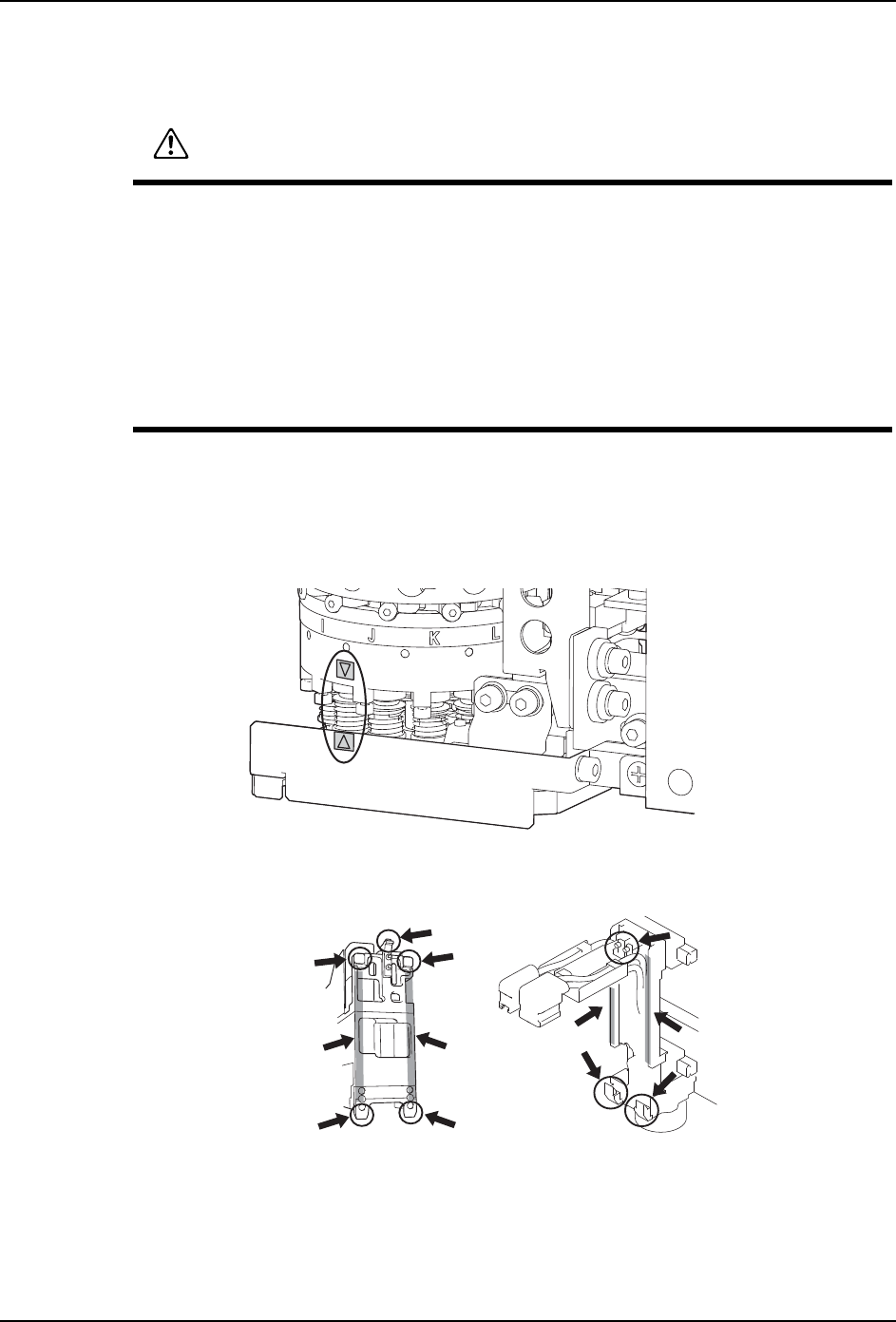

8. 在以下所示的贴装工作头时，请转动 R 轴将三角定位点的位置对齐。
·对象工作头 :V12，H12HS，H12S，H08，H08M，H04，H04S，H04SF，H12HSQ，H08Q，
H08MQ 工作头
备注 )有三角定位点的位置，根据贴装工作头而不同。
9. 确认贴装工作头和支架的安装面的清洁度。附有杂物时请用布擦去。
注意
请不要将手指放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有可能夹住手
指。
拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可能
导致机器的安装位置偏移。
在料盘单元 -M、料盘供料器、排出元件搬运轨道安装的状态下，进行拉出 / 插入模组
的时候，请慢慢地移动，操作后请确认元件的状态。元件有偏移或从料盘飞出的可能
性。
01MEC-1182
䌈㺙Ꮉ༈ⱘ།㋻䚼
ᬃᶊջⱘᅝ㺙䚼
01MEC-0158S
