4. 基本操作 MEC-NXTIIc-3.3S 122 NXT IIc 机械手册 a. 请向上抬起支撑板左侧的把手。从 底板上拆除支撑板的左侧。 b. 请向上抬起右侧的把手、与以下条 件一致，将支撑板移开 10mm 左右。 ·将通道 1 支撑板从标准更换为靠前生产用的时候， 请向面前移动。 ·将通道 1 支撑板从靠前更换为标准生产用的时候， 请向里面移动。 c. 请放开右 侧的把手，与 移动 10 mm 方向相同 的方向移动支 撑板 4…
MEC-NXTIIc-3.3S 4. 基本操作
NXT IIc 机械手册 121

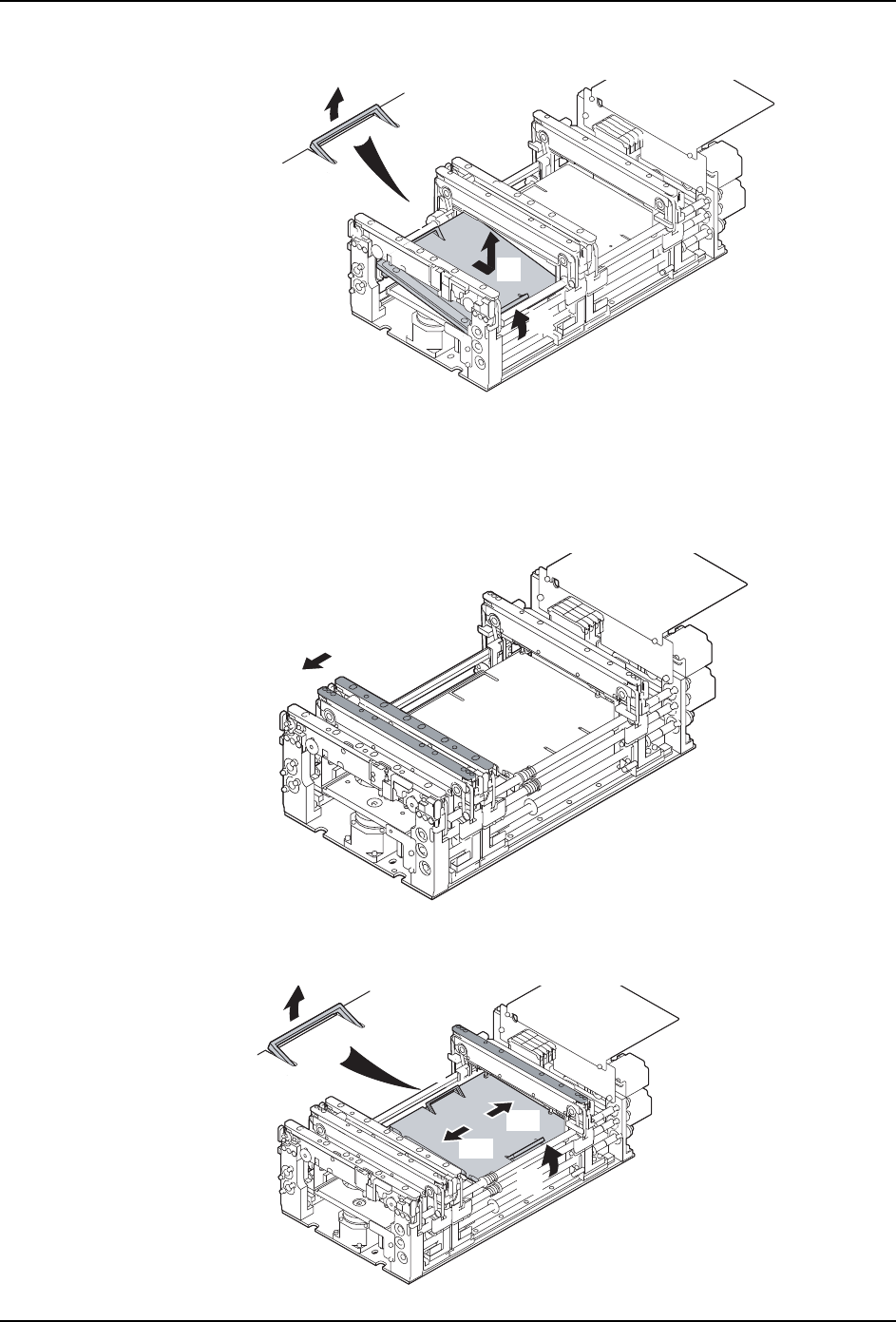

9. 在操作面板上显示出拆下支撑板的向导。请拆除 1 侧的支撑板。
a. 请向上抬起支撑板左侧的把手。从底板上拆除支撑板的左侧。
b. 请向上抬起右侧的把手、将全体稍微向右方移开，把支撑板从模组上拆除，按下 OK
按钮。
10.请按下 START 按键。第 2 和第 3 通道移动到面前。
11.在操作面板上显示出拆除支撑板的向导。请滑动通道 2 侧的支撑板，安装在与通道 1 支
撑板尺寸相一致的位置上。
01MEC-0697
(3)
(2)
(1)
01MEC-0698
01MEC-0699S
(b-2)
(b-1)
(b)
(a)
EҢᷛޚ⫳ѻ⫼ᤶࠄ䴴ࠡ⫳ѻᯊ
EҢ䴴ࠡ⫳ѻ⫼ᤶࠄᷛޚ⫳ѻᯊ
4. 基本操作 MEC-NXTIIc-3.3S
122 NXT IIc 机械手册
a. 请向上抬起支撑板左侧的把手。从底板上拆除支撑板的左侧。
b. 请向上抬起右侧的把手、与以下条件一致，将支撑板移开 10mm 左右。
·将通道 1 支撑板从标准更换为靠前生产用的时候，请向面前移动。
·将通道 1 支撑板从靠前更换为标准生产用的时候，请向里面移动。
c. 请放开右侧的把手，与移动 10mm 方向相同的方向移动支撑板 40mm 左右。在正确的
位置上，将把手收存到支撑板上。
注意 )把手从支撑板上面跳出来的时候，不能正常地定位。请将支撑板滑动到收存把手的位
置上。
d. 请放开左侧的把手，从上按压支撑板安装后，按下 OK 按钮。

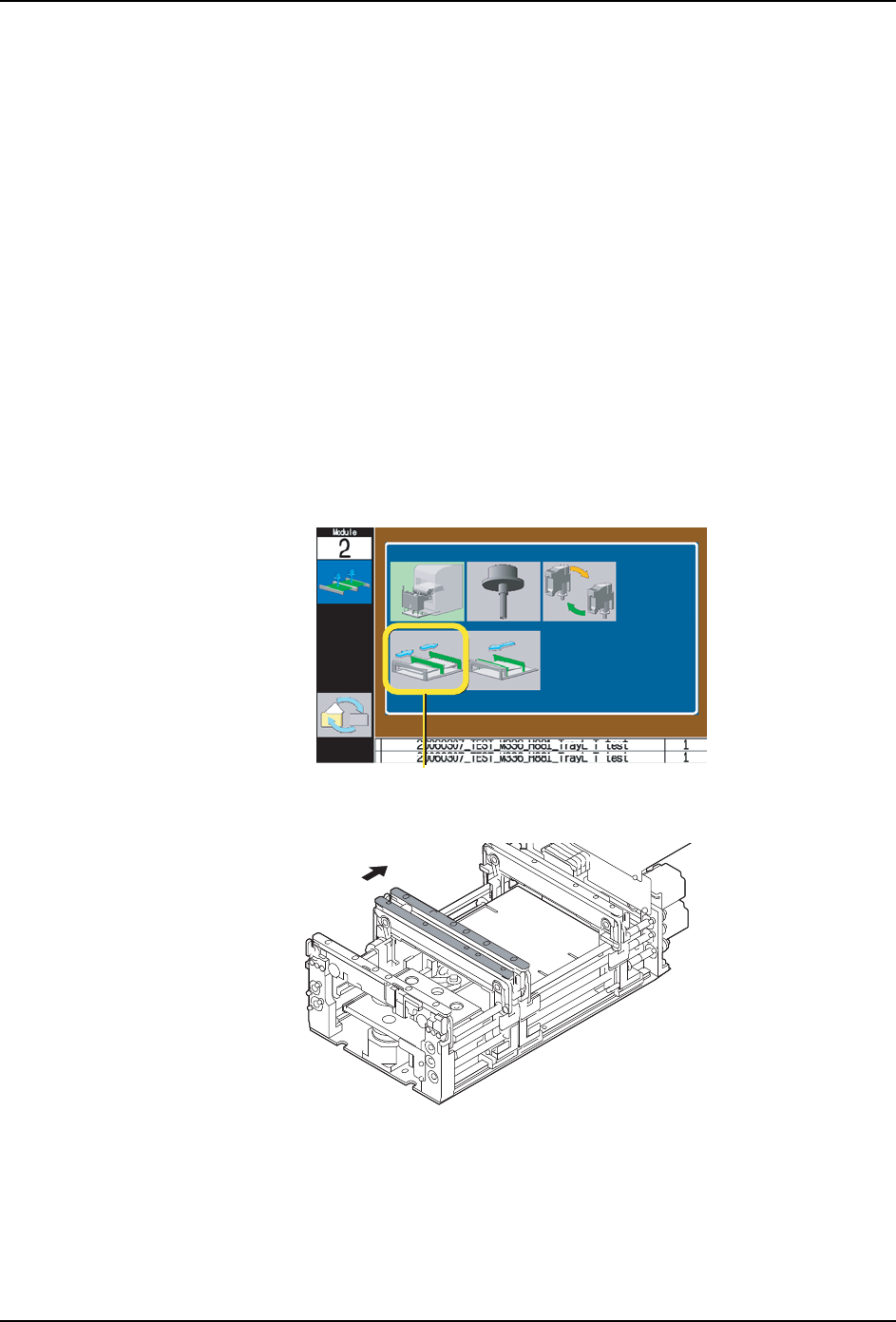

12.不用手动指令，通过附加软件的机器功能设定，设定要更换的支撑板的尺寸。详细请参
考 「附加软件操作手册」（在线手册〕。
13.按下操作面板的 MANUAL 按钮，显示出手动指令。
14.请选择更换单元图，按下 OK 按钮。
15.请选择支撑板最大电路板宽度移动指令，按下 OK 按钮。
16.请按下 START 按键。轨道移动到通道 1、通道 2 的支撑板尺寸所决定的最大宽度为止。
17.请用机器功能设定，把设定尺寸的支撑板安装在通道 1 侧。
a. 请握住支撑板左右的把手，将右侧里面的导轨挂到底板上。然后放开右侧的把手。
b. 请移动通道 1 支撑板到收存右侧把手的支撑板位置上。
注意 )把手从支撑板上面跳出的时候，不能决定正确的位置。请移动支撑板到收存把手的位
置上。
01MEC-0700S
ᬃᩥᵓ᳔⬉䏃ᵓᆑᑺ⿏ࡼ
01MEC-0701
MEC-NXTIIc-3.3S 4. 基本操作
NXT IIc 机械手册 123
c. 请放开左侧的把手，从上面按压支撑板进行安装。
18.请确认通道 1，2 支撑板的把手全部收存在支撑板内。
19.根据需要，请设定支撑销。
20.请拆除线性马达轴的保护罩。
21.请按下 OK 按钮。
22.请插入模组。（请参考 "4.1 模组的拉出 / 插入 "）
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入锁定。没有锁定的时候，请稍微把模组拉回一些，重新将模组压
入到底。
23.搭载料盘单元 -LT/LTC 的时候，请拆除料盘单元。
24.按下 MANUAL 按键后可以脱离手动模式。
25.按下 START 按键后，搬运轨道宽度移动到 Job 设定的位置。
01MEC-0702
(b)
(a)
