5. 预防保养 MEC-NXTIIc-3.3S

164 NXT IIc 机械手册

5.4.7 附带元件侧面识别功能工作头的棱镜玻璃面和 LED 的请扫

<H08Q、H08MQ、H12SQ、H12HSQ、V12 工作头 >

此操作需要干净的棉棒。

1. 请拆除贴装头。( 详细请参考「4.3 贴装工作头的拆除 / 安装」）

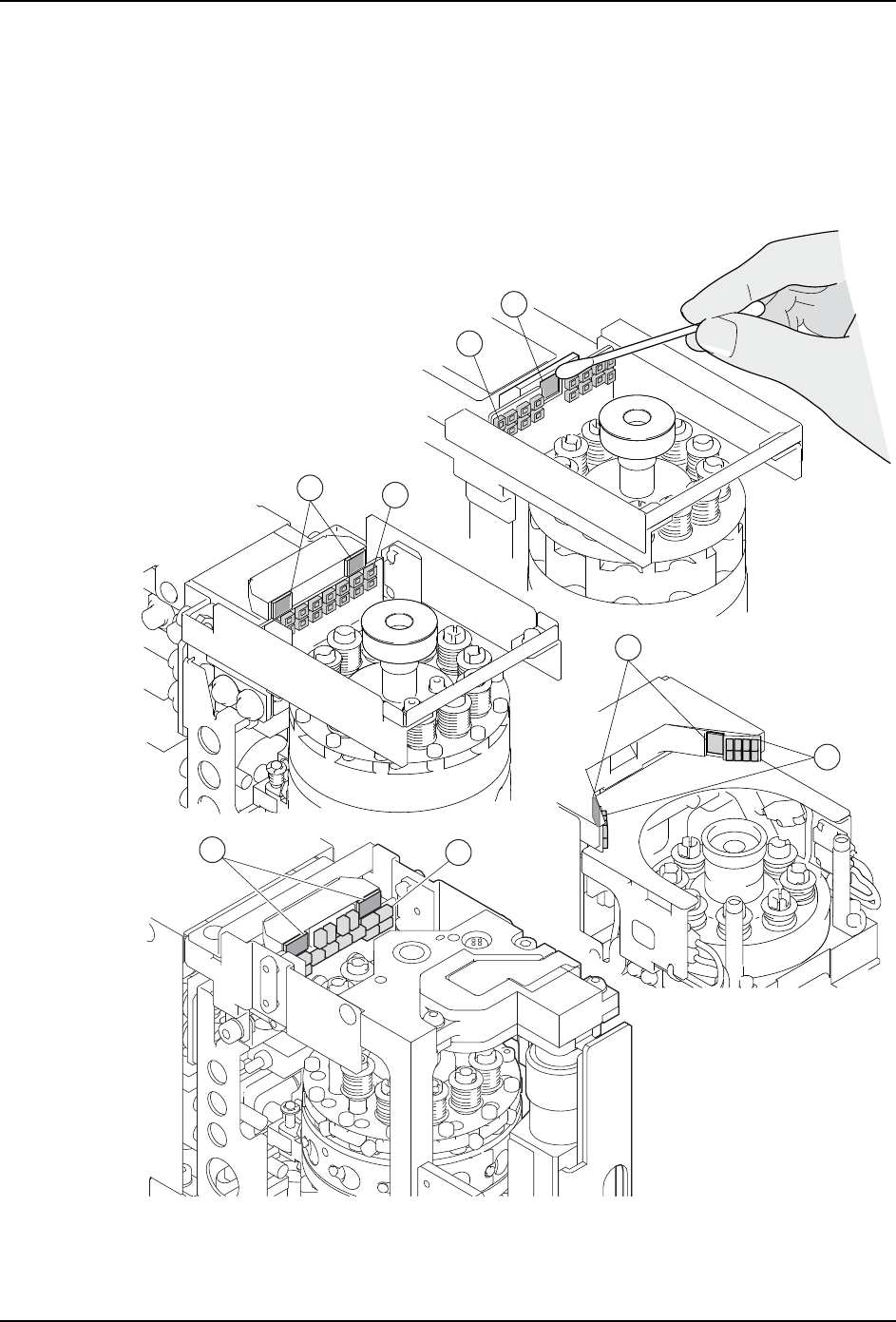

2. 请使用棉棒小心地擦去棱镜表面和粘附在 LED 上的灰尘和污垢。

01MEC-1125a

MEC-NXTIIc-3.3S 5. 预防保养

NXT IIc 机械手册 165

5.4.8 料盘单元 -LT 的过滤器料站和接插头的清扫

请使用电动吸尘器吸掉料站部分和供料器上积存的垃圾与灰尘。根据需要请小心地使用刷

子进行清扫。

5.4.9 料盘单元 -LTC 的供料器料槽和接插头的清扫

使用吸尘器吸取残留在料槽部及供料器接插部的垃圾和灰尘。必要时请用刷子仔细清扫。

01MEC-0441Sa

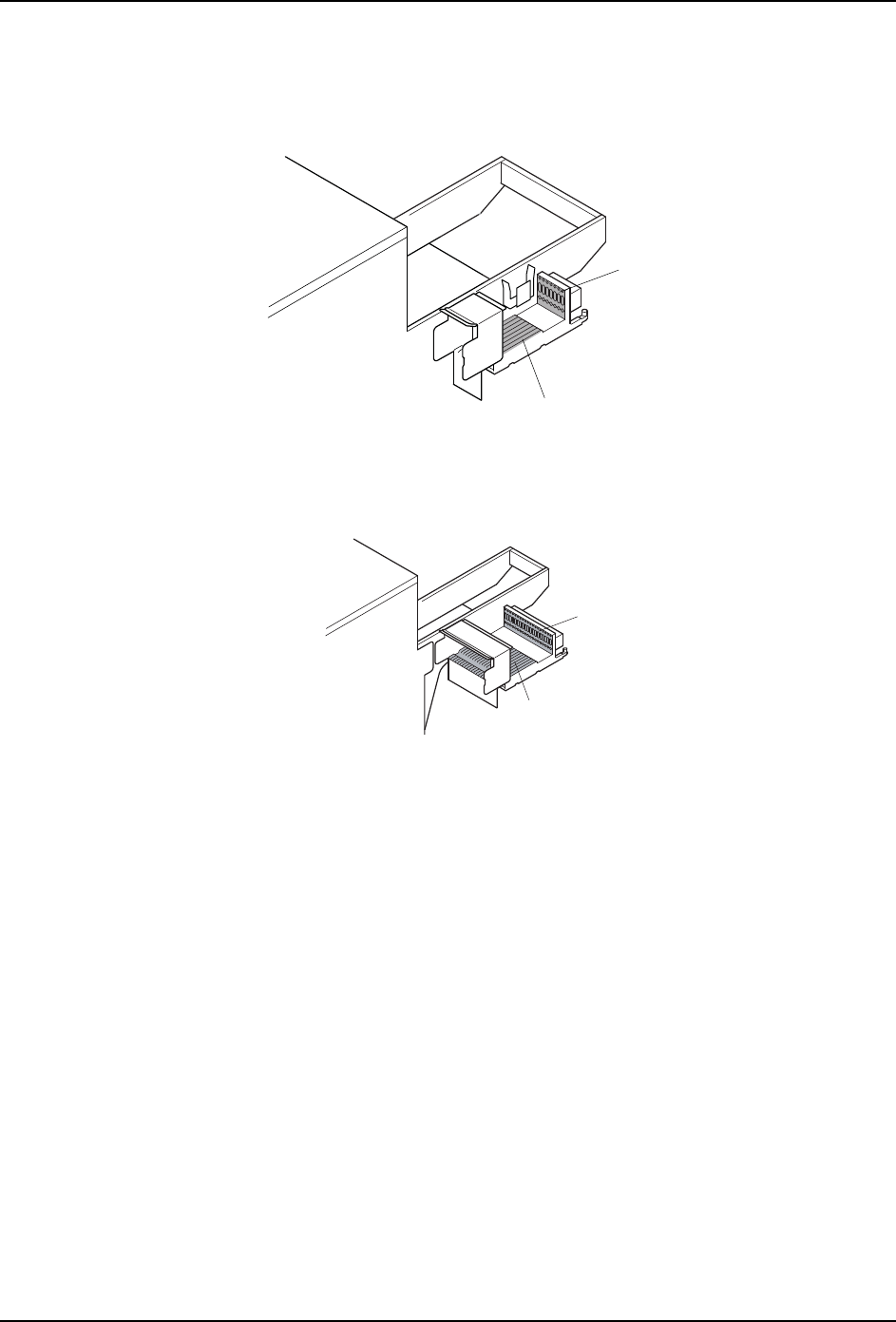

᭭キ䚼ߚ

կ఼᭭᥹ᦦ༈䚼ߚ

01MEC-0508S

᭭ῑ䚼

կ఼᭭᥹ᦦ༈䚼

5. 预防保养 MEC-NXTIIc-3.3S

166 NXT IIc 机械手册

5.5 每 2 周（320 小时）的操作

5.5.1 对 V12 工作头的升降杆周围的加油

备注 )升降杆和升降杆齿轮的加油量是每一根的加油量。

对于加油量少的加油作业，推荐使用治具的注射筒（S61439）。在注射筒上有刻度，请

作为加油量的基准。

1. 请拆除贴装工作头。( 详细请参考「4.3 贴装工作头的拆除 / 安装」）

2. 请拆除工作头的侧面盖罩。

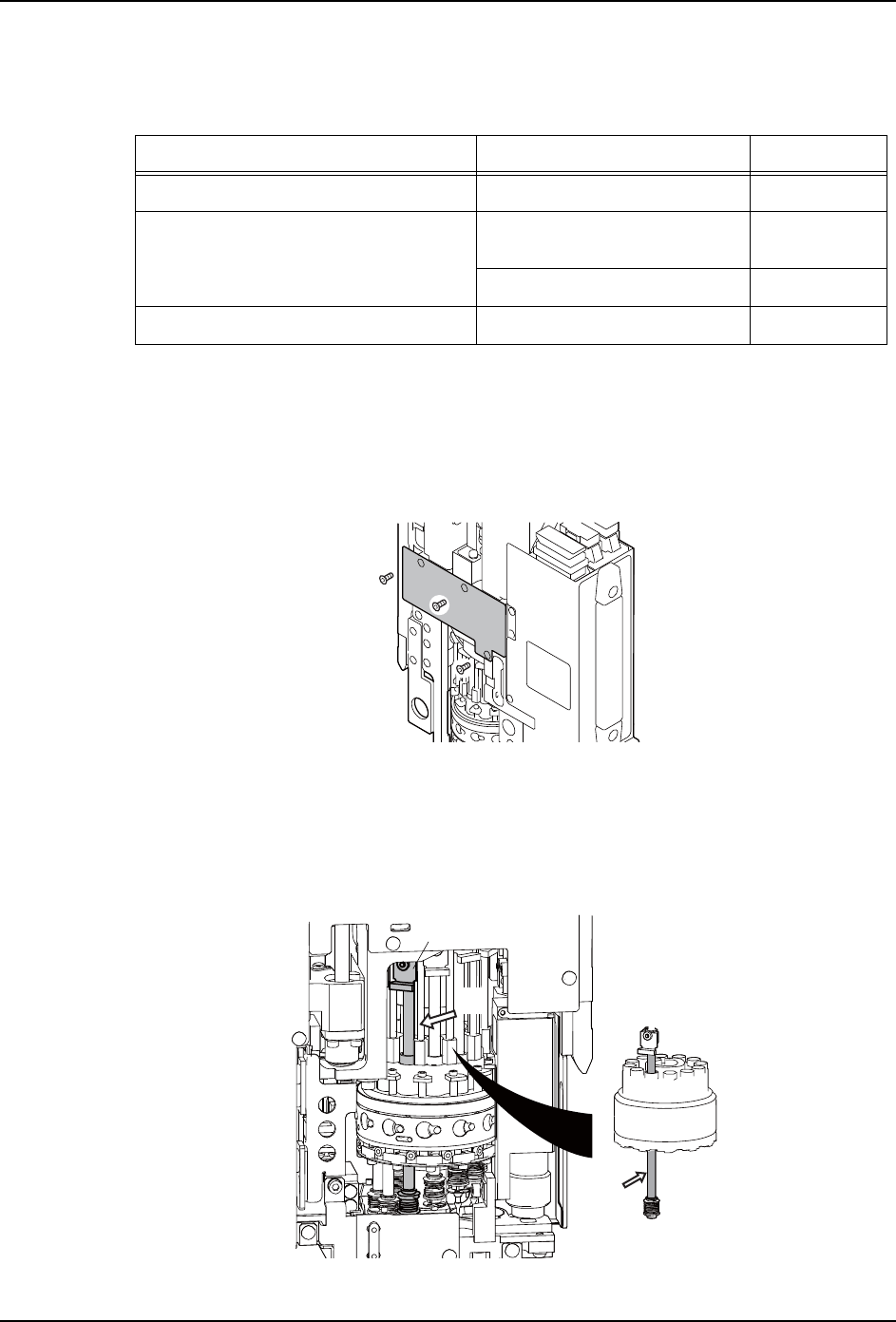

3. 请转动 R 轴，使加油的升降杆移动到图示的位置。升降杆的上下动作请在这个位置进

行。

4. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (

或者棉棒 ) 里蘸取 biraruT&D 涂敷到升降杆 (1) 上。并且，请确认升降杆是否顺畅地滑

动。

润滑油加油处加油量（cc）

VG-EP No.1 B970 （和光 Chemical）（1）升降杆 0.02

Biral T&D

（Sugai Chemical Industry）

（2）Q 轴齿轮（下部升降杆） 0.336

（3）升降杆齿轮 0.005

MDV235-ZB （黑田精工）（4）升降杆内 O 型圈 -

01MEC-1279a

0.69 Nm

01NST-0864Sb

ॽ䲃ᵼрсࣞ֒փ㖤
