5. 预防保养 MEC-NXTIIc-3.3S 168 NXT IIc 机械手册 16.将 MDV235-ZB 薄薄地涂在 升降杆内的 O 型圈上。 a. 在专用的密封瓶中放入指定的润滑 油 , 插入涂敷用的注油棒。 b. 请从密封瓶中拔出涂敷用的注油棒 。在此时使用 H08/H12 用的注油棒。 c. 把在注油棒前端粘附的多余润滑油 用清洁布擦去。 d. 请在升降杆内插入注油棒。请大约 插入到注油棒上刻的槽为止。此后，轻轻地旋转 使润…
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 167

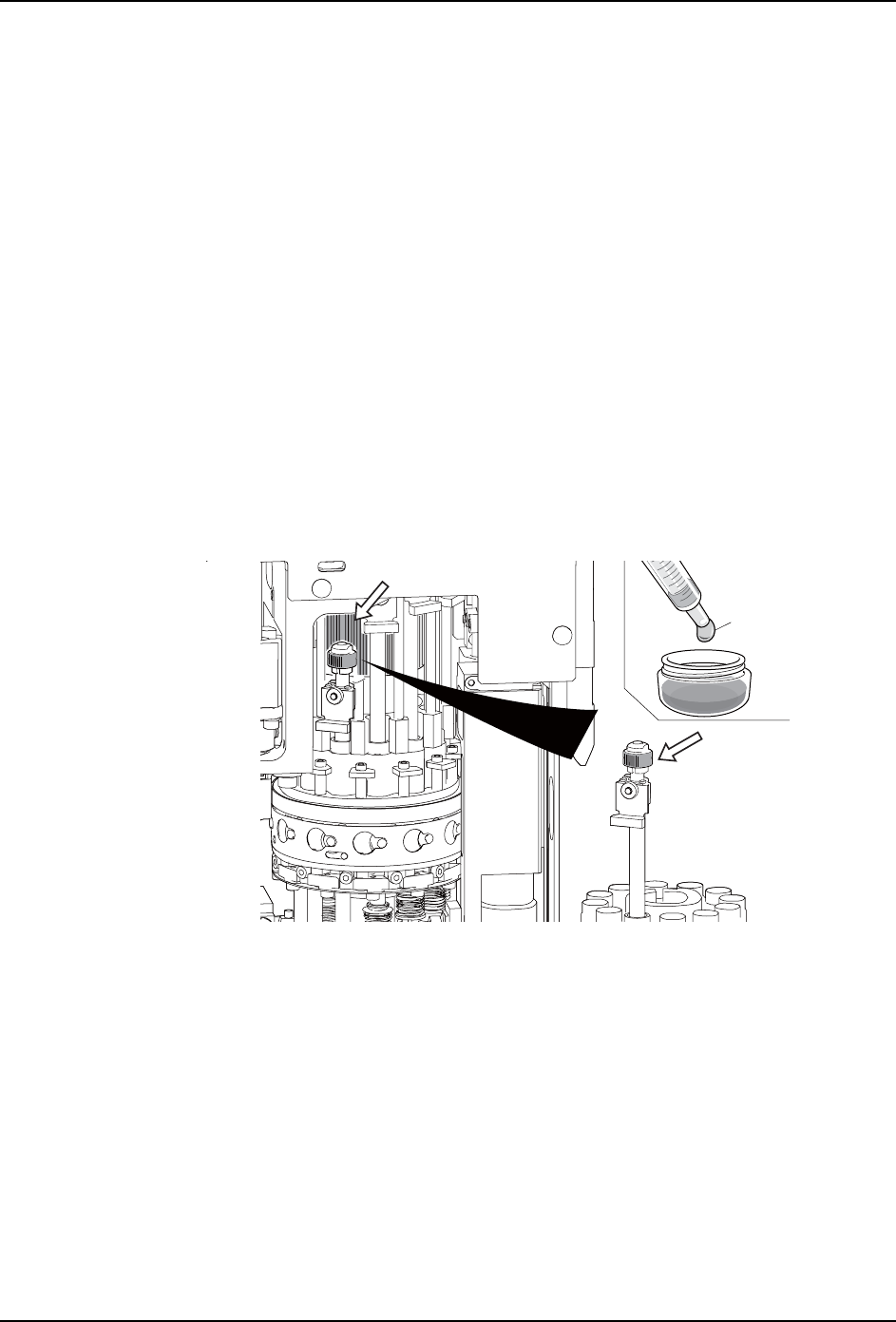

5. 请用干净的布 ( 或者棉棒 ) 擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
6. 取 0.01cc 的 VG-EPNo.1 B970 在棉棒或者扁头笔上，涂敷在升降杆 (1) 的上侧。
备注 )加油时，请把弹簧靠近上侧。靠近下侧时、弹簧有可能从承座脱落。另外，对升降杆
(1) 的加油使用注油筒，请务必添加恰当的油量。
7. 降低升降杆，用 0.01cc 的 VG-EP No.1 B970 涂敷在升降杆 (1) 的下侧。。
8. 使升降杆上下移动，让润滑油均匀涂敷。
9. 用清洁的布擦去溢出的多余润滑油。
10.请对所有的升降杆加油。
11.请用清洁的棉棒擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
12.用沾有 Biral T&D 的清洁布 （或者棉棒），一边将 Q 轴齿轮 （2）旋转，一边对齿轮的
00 齿面薄薄地涂敷润滑油。
13.取 Biral T&D 到别的容器中，用升降杆吸上来。
14.用升降杆将 0.005cc （约 1 滴）的 Biral T&D 滴到各个升降杆齿轮 （3）上。
15.请使升降杆齿轮 （3）上下移动，用手动旋转 Q 轴齿轮 （2），让润滑油均匀涂敷。
01NST-0865Sb
3
2
㓜┪
5. 预防保养 MEC-NXTIIc-3.3S
168 NXT IIc 机械手册

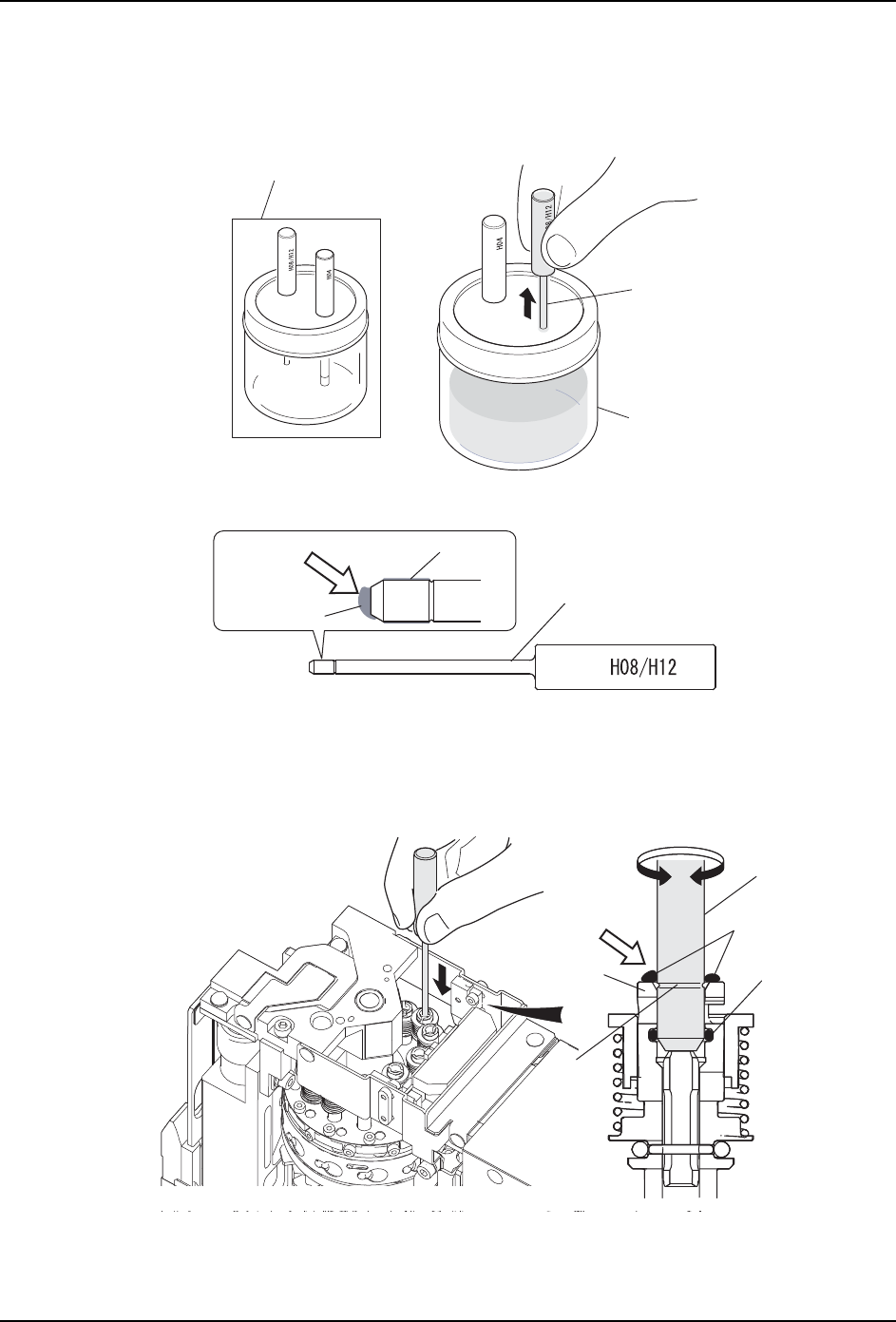

16.将 MDV235-ZB 薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油 , 插入涂敷用的注油棒。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12 用的注油棒。
c. 把在注油棒前端粘附的多余润滑油用清洁布擦去。
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转
使润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内反复涂敷。
17.安装贴装工作头的侧面盖罩。
NXTPHD120Sc
⊼⊍Ầ
( H08/H12↪)
ᆚᇕ⫊
छ䰡ᴚݙ⍺⒥⊍⍖ᭋ⫼⊏
(AA40R**)
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
01NST-0866Sa
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
छ䰡ᴚ
ῑ
᪺এ
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 169

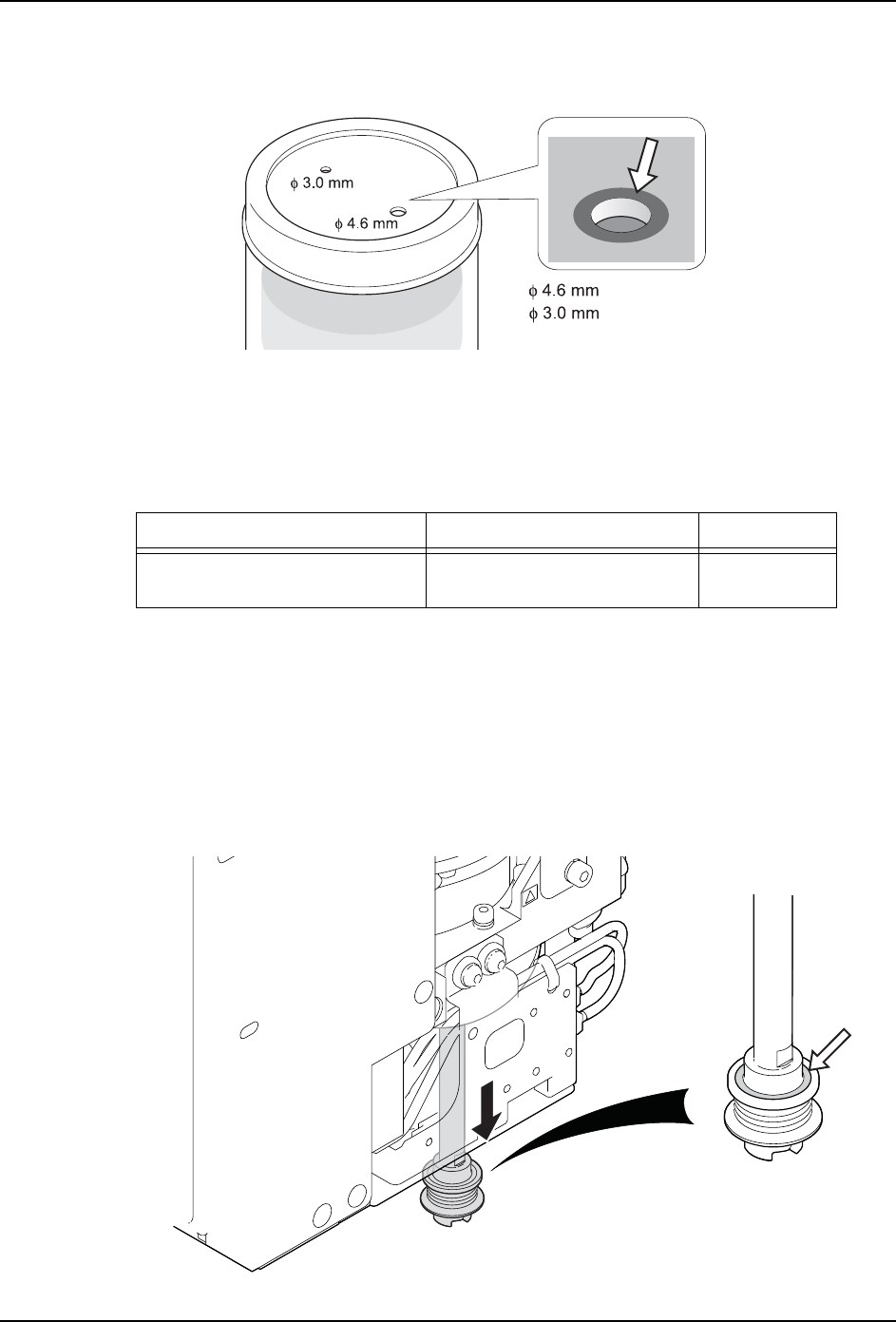

使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
5.5.2 H08M/H08MQ 工作头的升降杆端面的加油
备注 )加油量是每一根的加油量。
对于加油量少的加油作业，推荐使用治具的注射筒 （S61439）。在注射筒上有刻度，请
作为加油量的基准。
1. 请拆除贴装工作头。( 详细请参考 「4.3 贴装工作头的拆除 / 安装 」）
2. 降低升降杆，用棉棒擦去升降杆端面的污垢。
3. 用干净的棉棒蘸取 0.002cc 的 biraruT&D 薄薄地涂敷在升降杆端面。
4. 请用同样的方法对所有的升降杆端面加油。
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
润滑油 加油处 加油量 （cc）
Biral T&D
（Sugai Chemical Industry）
升降杆 0.002
01NST-1784
