5. 预防保养 MEC-NXTIIc-3.3S 178 NXT IIc 机械手册 6. 请把放在入工作头的下面。或者把 盖了布的箱子放在入工作头的下面。 注意 )请使用不与 贴装工作头相干涉的大箱 子。另外 ，贴装工作头的装卸请在拆除 箱子的状 态下进行。 7. 请在拆除过滤器状态下安装过滤器 套子。详细请参考 「5.6.4 贴装工作头真空过滤器 的 清扫 」 。 8. 请确认以下的内容。 ·空气供应压 0.4MPa ～ 0.5MPa。…
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 177
3. 请拆下贴装工作头侧面盖板。V12、H08M、H08MQ 工作头没有必要拆除盖板。
4. 确认贴装工作头和工作头清扫器的吸嘴头是干净的。如果附着有异物等时，请用布擦
去。
5. 拿住贴装工作头的手柄，请将工作头的夹紧部挂在吸嘴头上。将工作头清扫器上部拉杆
向面前拉倒，请固定贴装工作头。
01MEC-0859Sb
+ᐛ֒ཪ
++6ᐛ֒ཪ
ⴌᶵ
ⴌᶵ
ⴌᶵ
++6+6)ᐛ֒ཪ
+6ᐛ֒ཪ
ⴌᶵ
0.69 Nm
0.69 Nm
0.69 Nm
0.69 Nm
ఈ༈ջⱘᅝ㺙䚼䌈㺙Ꮉ༈ⱘ།㋻䚼
01MEC-0526S
䌈㺙Ꮉ༈
01MEC-0527S
ᇚ䌈㺙Ꮉ༈ᅝ㺙
ఈ༈Ϟᑊ㋻㋻ഄय़ܹ㨫
䌈㺙༈
ఈ༈
5. 预防保养 MEC-NXTIIc-3.3S
178 NXT IIc 机械手册
6. 请把放在入工作头的下面。或者把盖了布的箱子放在入工作头的下面。
注意 )请使用不与贴装工作头相干涉的大箱子。另外，贴装工作头的装卸请在拆除箱子的状
态下进行。
7. 请在拆除过滤器状态下安装过滤器套子。详细请参考 「5.6.4 贴装工作头真空过滤器的
清扫 」。
8. 请确认以下的内容。
·空气供应压 0.4MPa ～ 0.5MPa。
·全部的过滤器处于已锁定状态。
·全部的机械阀在上升端。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
9. 请打开空气压力阀，向贴装工作头供应空气压力。
01MEC-0545a
0(&6
䖛Ⓒ఼䫕ᅮ⢊ᗕ
䖛Ⓒ఼ᵒᓔ⢊ᗕ
01MEC-0528S
䯔ᓔ
䯔݇
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 179

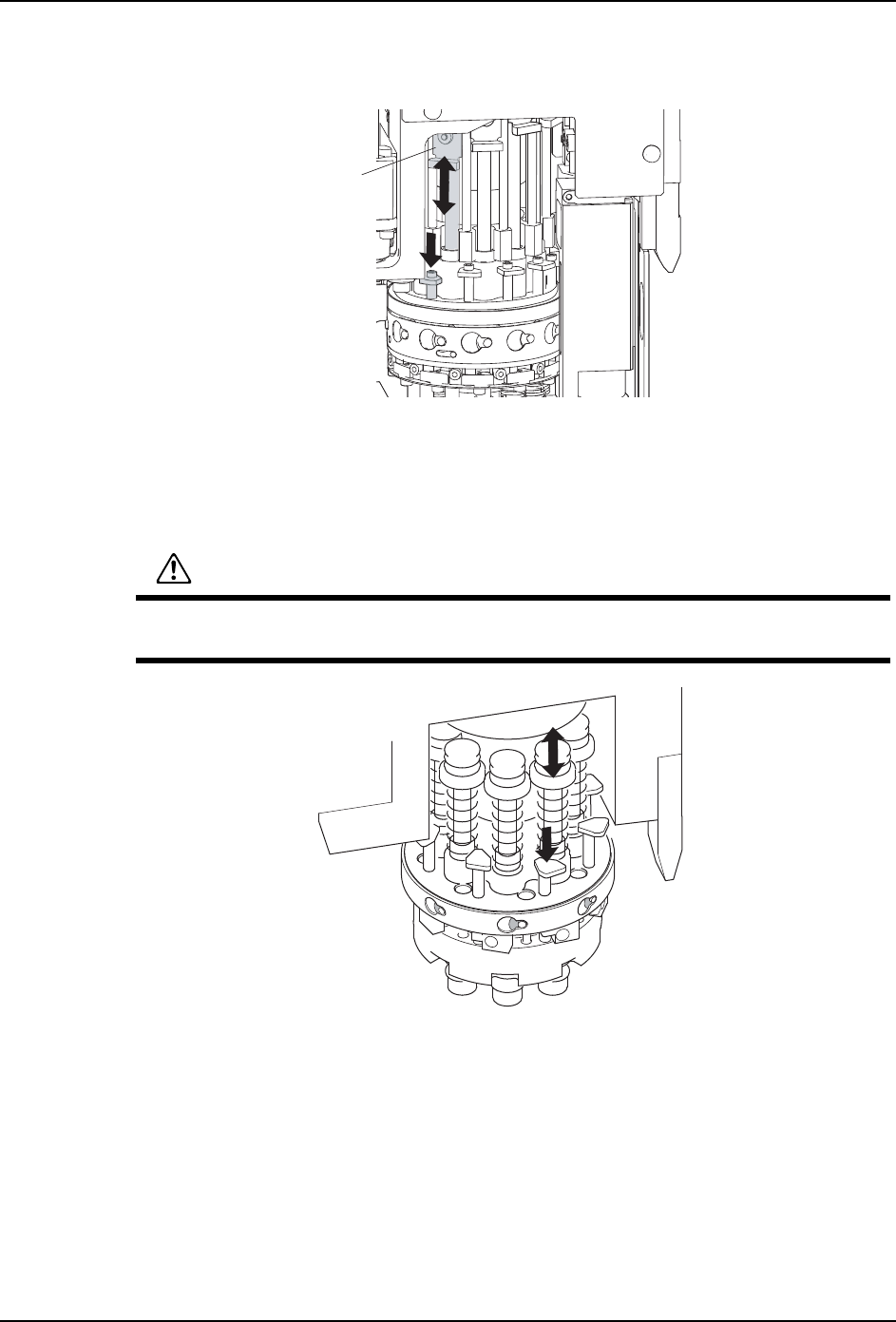

10.V12 工作头的时候，请转动 R 轴，使清扫的升降杆移动到图示的位置。升降杆的上下动
作请在这个位置进行。
11.仅仅降低 1 根机械阀，向升降杆内供应空气。直到升降杆处不出灰尘的时候使升降杆上
下动作。
注意 )同时清扫复数的升降杆时空气压会降低清扫效果，请 1 根根进行。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
12.请更换带有过滤器的过滤器套子。详细请参考 「5.6.4 贴装工作头真空过滤器的清
扫 」。
13.用干净的布擦去升降杆侧面附着的灰尘，在清扫升降杆的同时请进行升降杆的加油。(
详细请参考「5.5.1 对 V12 工作头的升降杆周围的加油 」「5.6.8 对贴装工作头升降杆
周围的加油 」的升降杆加油部分。)
14.如果全部的升降杆清扫结束了，请提高工作头清扫器的拉杆，取下贴装工作头，安装侧
面盖板。
01MEC-0797S
㧨V12Ꮉ༈㧪
छ䰡ᴚ
Ϟϟࡼԡ㕂
注意
操作时，请戴保护眼镜。降低机械阀的时候，在升降杆前端部有会灰尘，有可能进入
眼睛。
01MEC-0549
