MEC-NXTIIc-3.3S 5. 预防保养 NXT IIc 机械手册 187 13.请按照以下的要领 将 MDV2 35-ZB 润滑 油薄薄地涂在升 降杆内的 O 型圈上。 a. 在专用的密封瓶中放入指定的润滑 油。 b. 请从密封 瓶中拔出涂敷 用的注油棒。 在此时使用 H08/H12(S) 专用的注油棒。 c. 把在注油棒前端粘附的多余的润滑 油用清洁布擦去。 d. 请在升降杆内插入注油棒。请大约 插入到注油棒上刻的槽为止。此后…
5. 预防保养 MEC-NXTIIc-3.3S
186 NXT IIc 机械手册

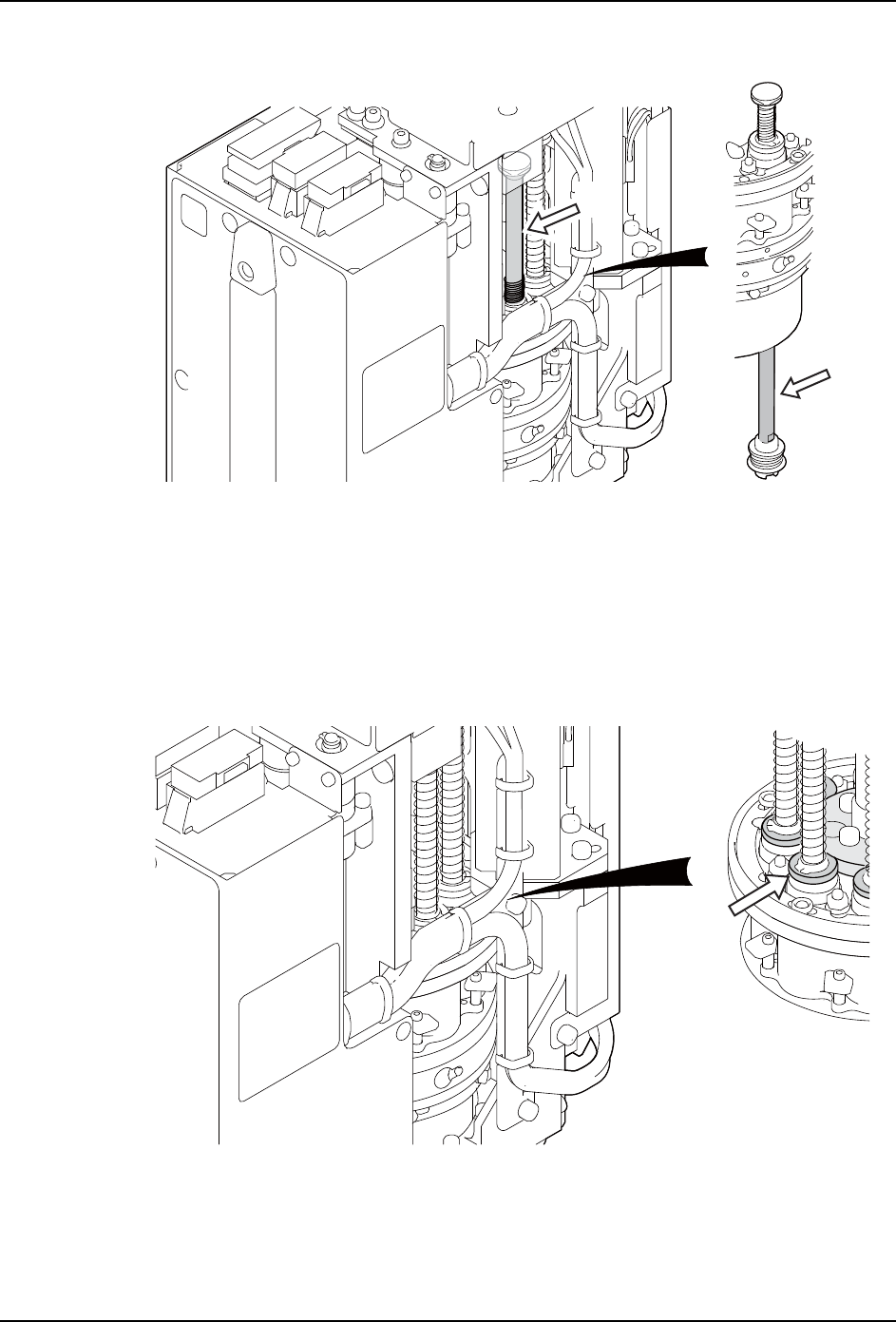

6. 将升降杆 (1) 上下移动，使润滑油适应。
7. 请用清洁的布，擦去渗出的多余的润滑油。
8. 请给所有的升降杆加油。
9. 请用清洁的布擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
10.用沾有 Biral T&D 的布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
11.H12HS 工作头的时候，也请对各个升降杆涂敷 Biral T&D。
12.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
01NST-1089
(1)
(1)
(3)
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 187
13.请按照以下的要领将 MDV235-ZB 润滑油薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转
使润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内涂敷。
(AA79X**)
01MEC-0447S
⌞⋯Ἀ
ᇼሷ⬬
ॽ䲃ᵼ⏜┇⋯⎸ᮭ⭞⋱ޭ
01MEC-00
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
ॽ䲃ᵼ
(4)
⌞
″
㋎䱺Ⲻ
ᬜৱ
5. 预防保养 MEC-NXTIIc-3.3S
188 NXT IIc 机械手册
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
5.6.9 贴装工作头机械阀 O 型圈的检查
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12S/H12SQ/H12HS/H12HSQ/V12 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。
1. 请将测定头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 请拆除贴装工作头。详细请参照 「4.3 贴装工作头的拆除 / 安装 」。
3. 将测定头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
4. 请对所有的机械阀进行测定。数值超过公差值 （0.4N ～ 2.0N）时请更换机械阀的 O 型
圈。有关更换方法请参照 「5.10.11 贴装工作头机械阀 O 型圈的更换和加油」。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
ᴎẄ䯔
ᢝ䅵
⌟ᅮ༈⊏
1㨪1
