5. 预防保养 MEC-NXTIIc-3.3S 192 NXT IIc 机械手册 5.7.2 线性马达冷却风扇过滤器的清扫 1. 请在线性马达变为常温后，安装保护盖罩。 2. 请从 XY 机械手的前侧拆除固定螺栓（2 根）后拆除过滤器。 3. 请吹附压缩空气清扫过滤器或者在污垢严重时与新品进行更换。警告模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。模组的线性马达有强力的磁性。使用心藏起搏器的用户…

MEC-NXTIIc-3.3S 5. 预防保养

NXT IIc 机械手册 191

5.7 每 3 个月 (2000 小时 ) 的操作

5.7.1 主体 ( 基座 · 模组支撑面 ) 的加油

备注 )FUJI 润滑油枪套件的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。

1. 请拉出模组。背靠背的时候，请拆除模组。（参考「4.1 模组的拉出 / 插入」「4.2 模

组的拆除 / 安装」）

2. 用清洁的布，擦去基座支撑面 (1) 和模组侧支撑面 (2) 的污垢。

3. 取 0.6cc 的 Daphne Eponex No.2 到刷子上。

4. 请用刷子均等地涂敷润滑油到基座的支撑面 (1)。

5. 取 0.4cc 的 Daphne Eponex No.2 到刷子上。

6. 对于模组侧支撑面 (2) 也请同样地均等涂敷润滑油。

7. 用清洁的布，擦去渗出的多余润滑油。

8. 请插入或者安装模组。

润滑油加油处加油量（cc）

Daphne Eponex No.2 （出光）基座侧支撑面 0.6

模组侧支撑面 0.4

(1)

(2)

01MEC-0707

5. 预防保养 MEC-NXTIIc-3.3S

192 NXT IIc 机械手册

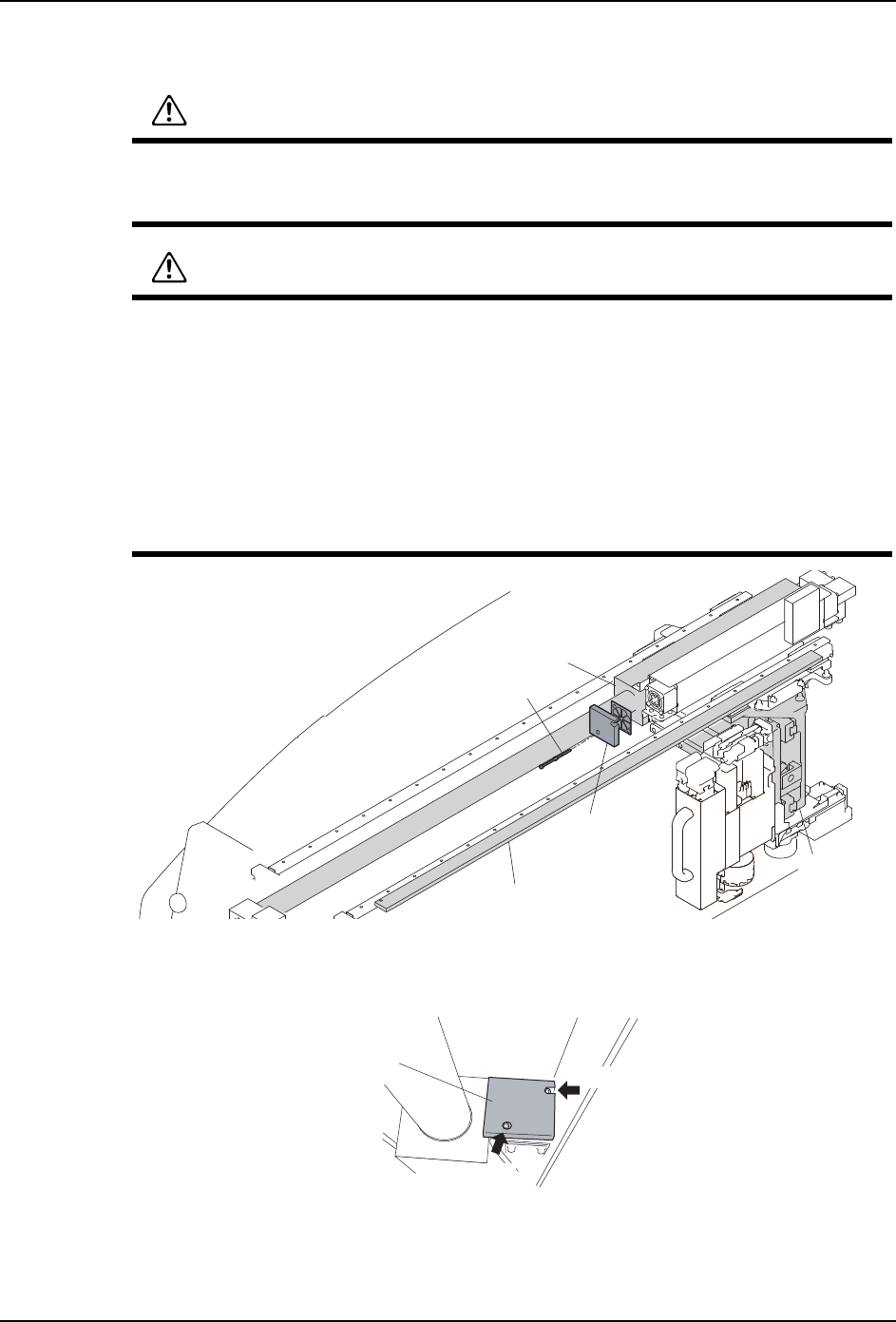

5.7.2 线性马达冷却风扇过滤器的清扫

1. 请在线性马达变为常温后，安装保护盖罩。

2. 请从 XY 机械手的前侧拆除固定螺栓（2 根）后拆除过滤器。

3. 请吹附压缩空气清扫过滤器或者在污垢严重时与新品进行更换。

警告

模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。

模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或者

线圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请

不要对工作头施加压力。

请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。

在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性

的工具。

在模组的线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能

因磁力而产生故障。

在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损

伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线

性马达。

01MEC-708S

Ḛᶊ

೎ᅮ㶎ᷧ

㒓ᗻ偀䖒䕈

ދै亢᠛䖛Ⓒ఼

㒓ᗻ偀䖒ᷛሎ

01MEC-0438Sc

߭প伄᡽䗽┚ಞ

ഴਭφ$$&6

੃〦φ䗽┚ಞ

1P

MEC-NXTIIc-3.3S 5. 预防保养

NXT IIc 机械手册 193

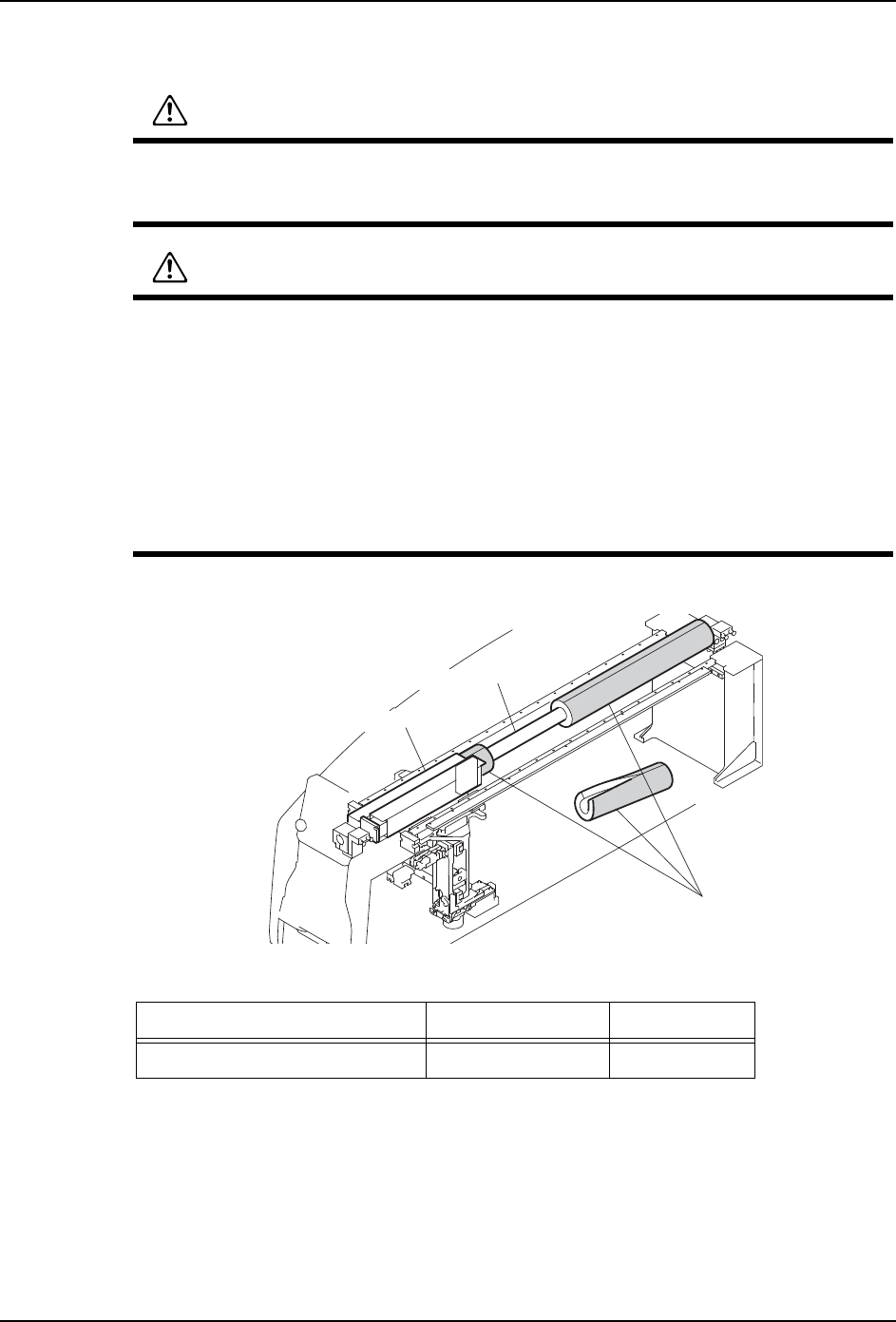

5.7.3 X 轴齿轮部的加油

请在线性马达变为常温后，安装保护盖罩。

〈M3-2c 模组时〉
