MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 217

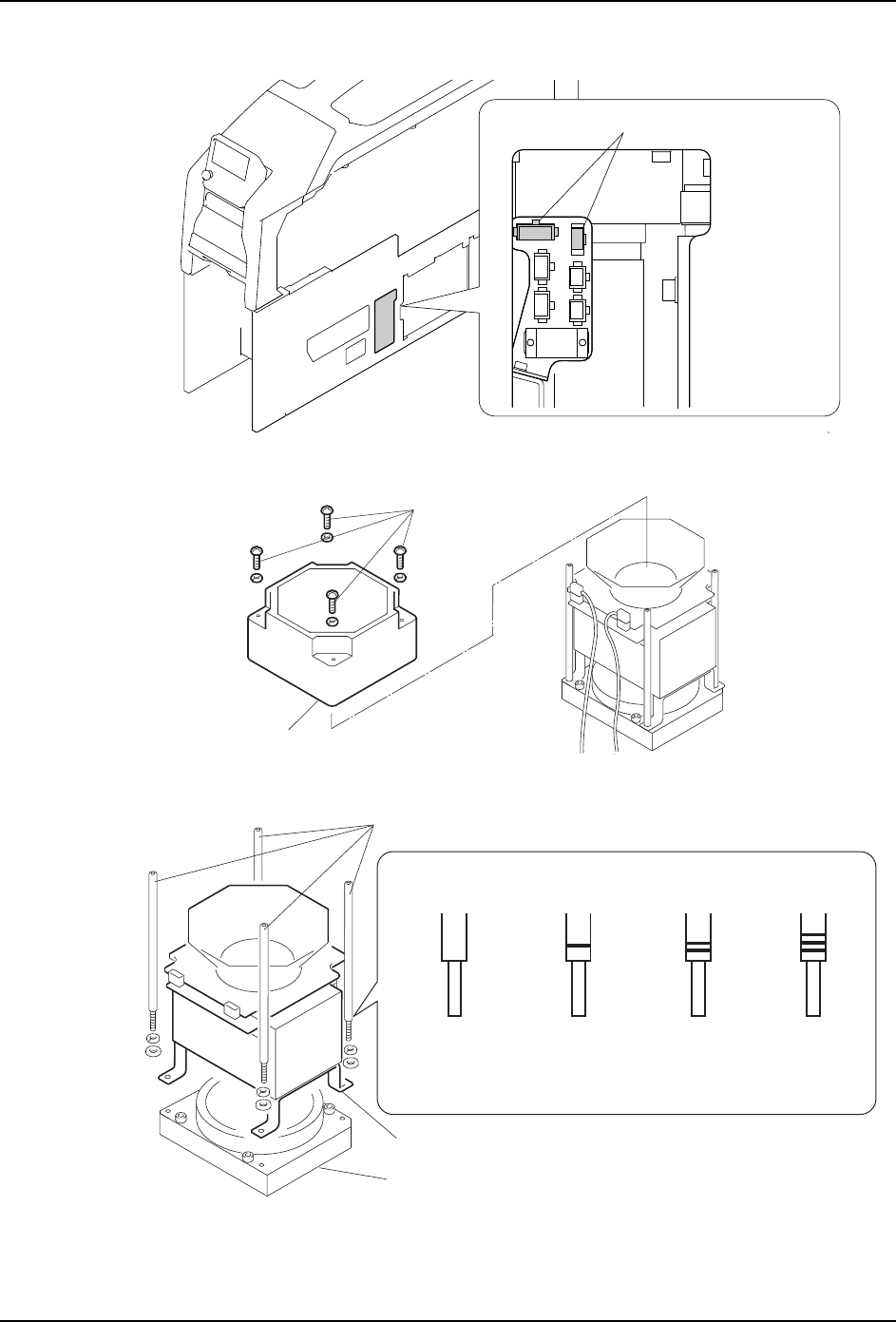

4. 请从模组右侧面的开口部内的接插头支架上拆除元件相机光源的导线接头。
5. 用螺丝刀将固定盖罩的螺丝 （4 根）松开后拆除。
6. 用扳手拧松立脚螺栓 (4 根 ) 并取下。小心地拆除照明单元。
01MEC-0869Sa
ݹԬ⴮ᵰݿⓆⲺ᧛ᨈཪ
NXTPCA003Sb
⚥㖟
㷰ѓ0
1P
➝᱄ঋݹ
㷰ṉ⭞0Ⲻޣ䀈ᢩᢁരᇐ
01MEC-0201Sd
䮒ཪ
㷰ṉ䇼ࡡḽ䇦
ᰖ″
⭞ӄḽ߼､3
ૂ03⴮ᵰε
䚉″
δ⭞ӄ儎࠼
䗞⦽⴮ᵰε
䚉″
δ⭞ӄᑜםݿ
⚥ශ⴮ᵰε
䚉″
δ⭞ӄ3
ૂ03⴮ᵰε
1P
5. 预防保养 MEC-NXTIIc-3.3S
218 NXT IIc 机械手册

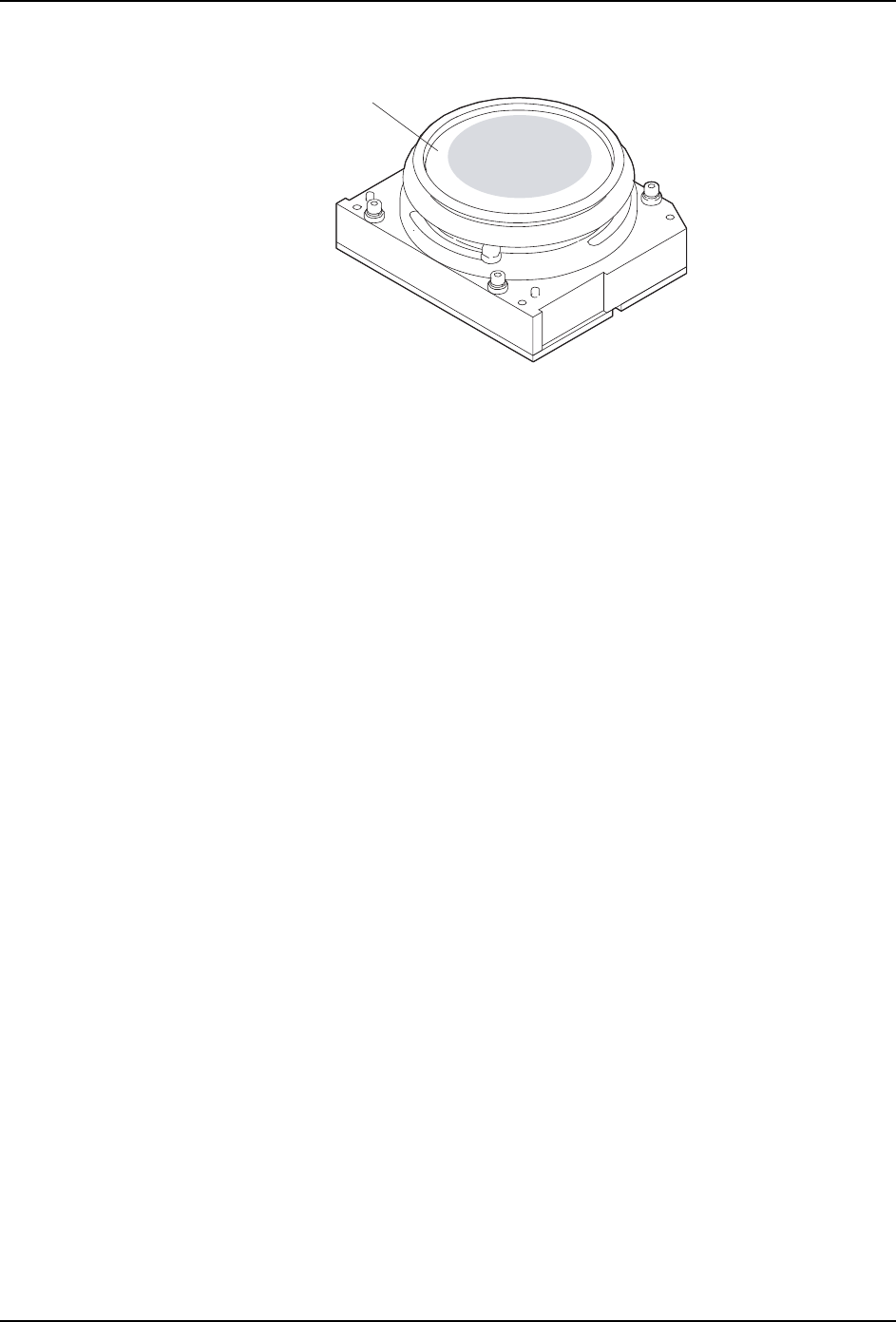

7. 请使用清洁纸 (A4565T)，擦去附着在透镜上的尘埃和污垢。
注意 )擦去的时候，请注意不要过分用力而损伤透镜。
8. 请按照与拆除相反的步骤，安装拆除的部件。
注意 )安装照明单元的时候，请注意立脚螺柱不要咬住导线，有可能发生短路。
9. 请拆除线性马达轴的保护盖罩。
10.将主电源开关 ON 后接通机器的电源。
11.请插入模组。（参考 「4.1 模组的拉出 / 插入 」）
01MEC-0967S
䬰༈
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 219
5.9.4 吸嘴更换器升降用轴的加油
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入 」）
2. 请拆除吸嘴置放台。
3. 请向加油口各加 0.9cc 的 Biral T&D 润滑油。
润滑油 加油处 加油量 （cc）
Biral T&D
(Sugai Chemical Industry)
升降用轴 （有加油口的更换器） 0.9
30MEC-0047S
ࡴ⊍ষ
ࡴ⊍ⱘᣛ⼎ᷛ䆄
ࡴ⊍ষ
NXTNCZ030
