5. 预防保养 MEC-NXTIIc-3.3S
256 NXT IIc 机械手册

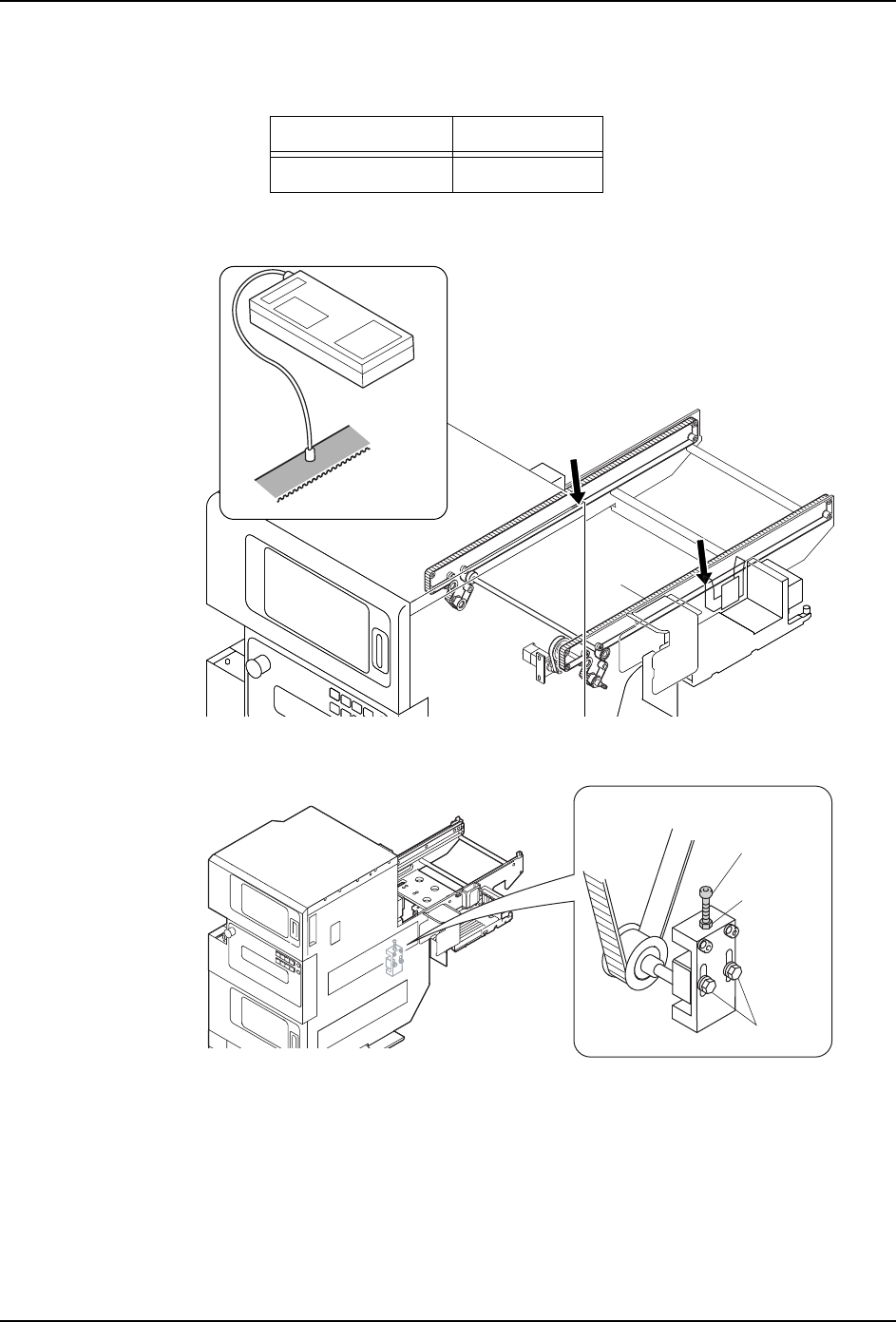

〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定两皮带的张力。确认在跨距最长的皮带中央的测定值两者都是在规定值内。
2. 测定值超过上述的范围时，请按照以下的方法调整皮带张力。
3. 请拆下料盘单元 - LT 的侧盖板。（详细请参照 「7.21 拆下料盘单元 -LT 盖板」。）
4. 松开张力轮的固定螺栓和调整螺栓的锁定螺母。
5. 转动调整螺栓，调整至皮带张力变成规定值。
6. 旋紧张力轮支架的固定螺栓和调整螺栓的锁定螺母。
7. 再次测定皮带张力，确认在公差范围内。
皮带张力 规定值 （Hz）
TY 轴 （往复臂） 37 ～ 40
01MEC-0231a
Tray unit-LT
30MEC-0294Sb
䈹㢸㷰ṉ
㍝ര㷰∃
ᇐփ㷰ṉ
ᕖ࣑䖤
1P
1P
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 257

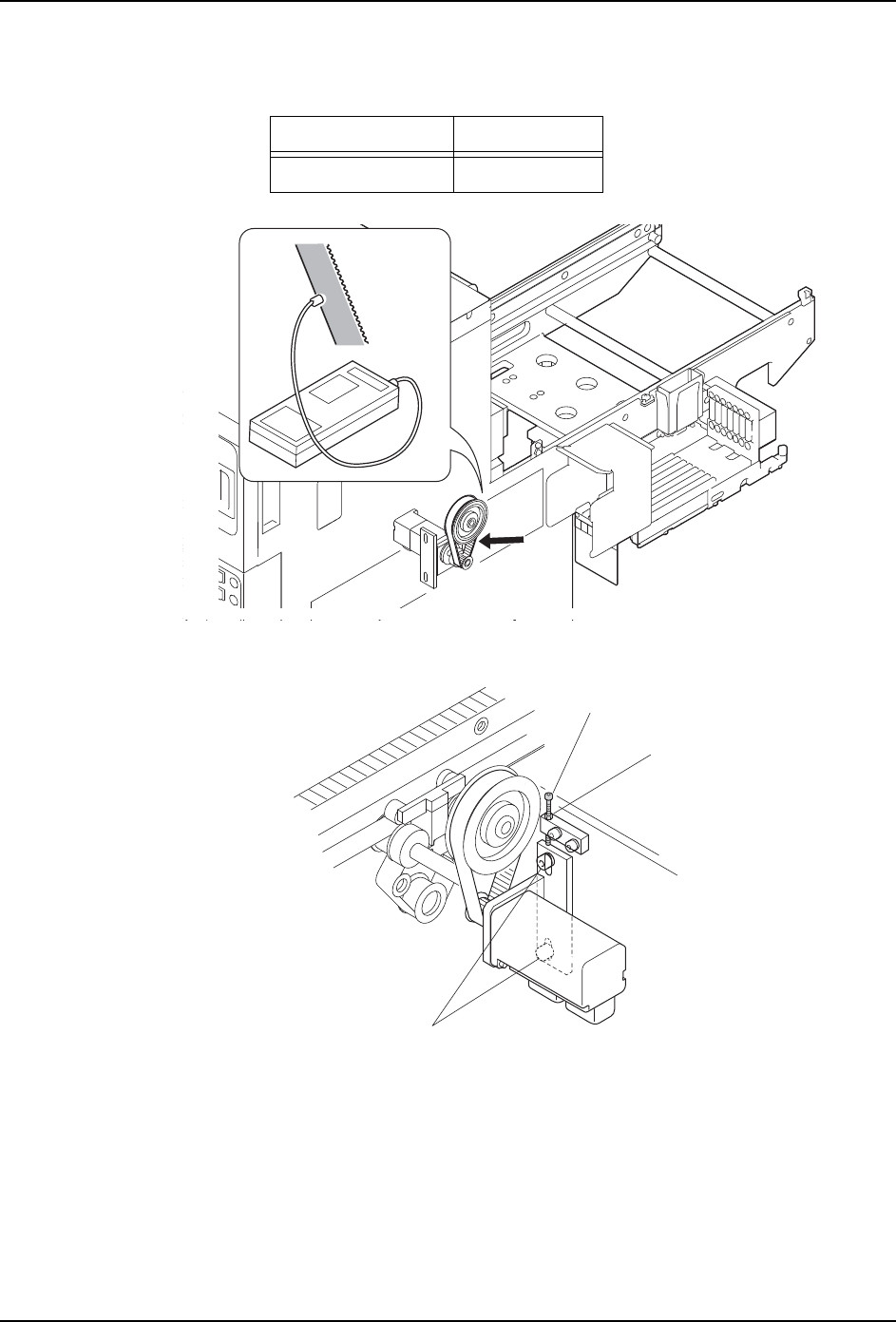

〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值内。
2. 测定值超过上述的范围时，请调整皮带张力。
3. 松开马达支架的固定螺栓和调整螺栓的锁定螺母。
4. 转动调整螺栓，调整至皮带张力变成规定值。
5. 旋紧马达支架的固定螺栓和调整螺栓的锁定螺母。
6. 再次测定皮带张力，确认在公差范围内。
皮带张力 规定值 （Hz）
TY 轴 （驱动部） 344 ～ 379
30MEC-0295
01MEC-0234Sa
Tray unit-LT
䈹㢸㷰ṉ
㍝ര㷰∃
രᇐ㷰ṉ
1P
1P
5. 预防保养 MEC-NXTIIc-3.3S
258 NXT IIc 机械手册

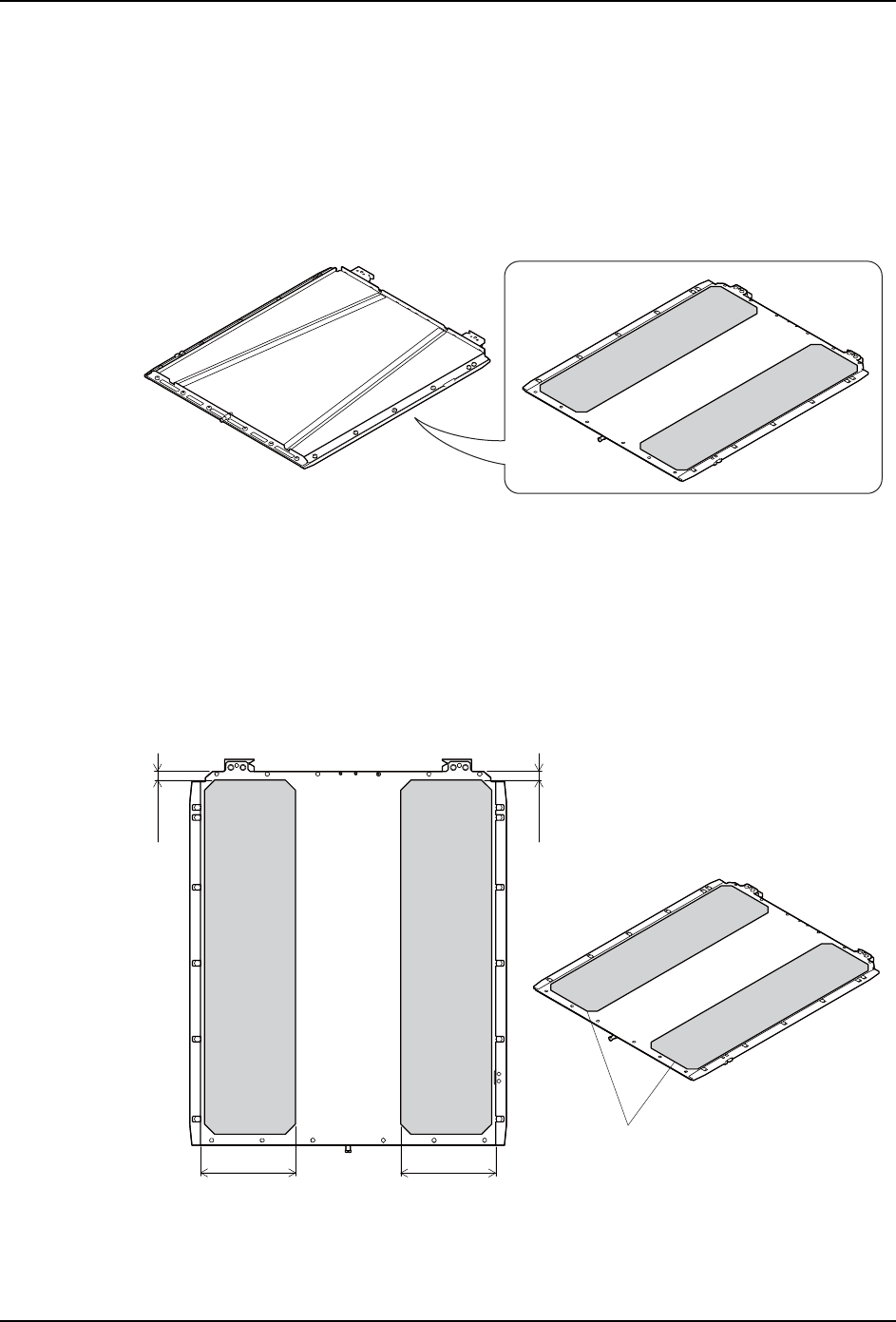

5.10.19 料盘单元 -LT 料盘托架背面胶片的检查 · 更换
料盘托架背面胶片的确认
1. 请准备确认的料盘托架。
2. 胶片贴在料盘托架背面。请确认胶片表面是否有剥落、破损等。如果胶片表面有剥落、
破损等，请贴换胶片。
3. 请确认全部的料盘托架。
料盘托架背面胶片的更换
如果料盘托架背面的胶片表面有剥落、破损等，请贴换胶片。
1. 请将料盘托架反转、剥下更换的胶片。
2. 请使用脱脂剂等，擦去粘贴胶片的表面的污垢和油迹。
3. 请剥下胶片背面的衬纸，把下图的位置做为基准，将胶片粘贴在料盘托架背面。
注意 )请在粘贴胶片时不要让气泡和异物进入。使用平板等工具的话气泡难以进入。
30MEC-0298
30MEC-0299S
94
mm
8.5
mm
94
mm
8.5
mm
⢶
