MEC-NXTIIc-3.3S 5. 预防保养 NXT IIc 机械手册 259 5.10.20 料盘单元 -LTC 驱动部的加油 〈TZ1/TZ2 轴滚珠丝杆〉 备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。 1. 将料盘单元 -LTC 从模组上拆除来。( 详细请参考 「4.8 料盘单元 -LTC 的拆除 / 安装 」 ) 2. 请拆除料 盘单元 - LTC 的盖 罩 ( 右 侧、左侧 )。…
5. 预防保养 MEC-NXTIIc-3.3S
258 NXT IIc 机械手册
5.10.19 料盘单元 -LT 料盘托架背面胶片的检查 · 更换
料盘托架背面胶片的确认
1. 请准备确认的料盘托架。
2. 胶片贴在料盘托架背面。请确认胶片表面是否有剥落、破损等。如果胶片表面有剥落、
破损等，请贴换胶片。
3. 请确认全部的料盘托架。
料盘托架背面胶片的更换
如果料盘托架背面的胶片表面有剥落、破损等，请贴换胶片。
1. 请将料盘托架反转、剥下更换的胶片。
2. 请使用脱脂剂等，擦去粘贴胶片的表面的污垢和油迹。
3. 请剥下胶片背面的衬纸，把下图的位置做为基准，将胶片粘贴在料盘托架背面。
注意 )请在粘贴胶片时不要让气泡和异物进入。使用平板等工具的话气泡难以进入。
30MEC-0298
30MEC-0299S
94
mm
8.5
mm
94
mm
8.5
mm
⢶
图号2<
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 259
5.10.20 料盘单元 -LTC 驱动部的加油
〈TZ1/TZ2 轴滚珠丝杆〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LTC 从模组上拆除来。( 详细请参考 「4.8 料盘单元 -LTC 的拆除 / 安装 」
)
2. 请拆除料盘单元 -LTC 的盖罩 ( 右侧、左侧 )。( 详细请参考 「7.23 拆下料盘单元 -LTC
盖板 」)
3. 请拆除左侧面的盖罩。

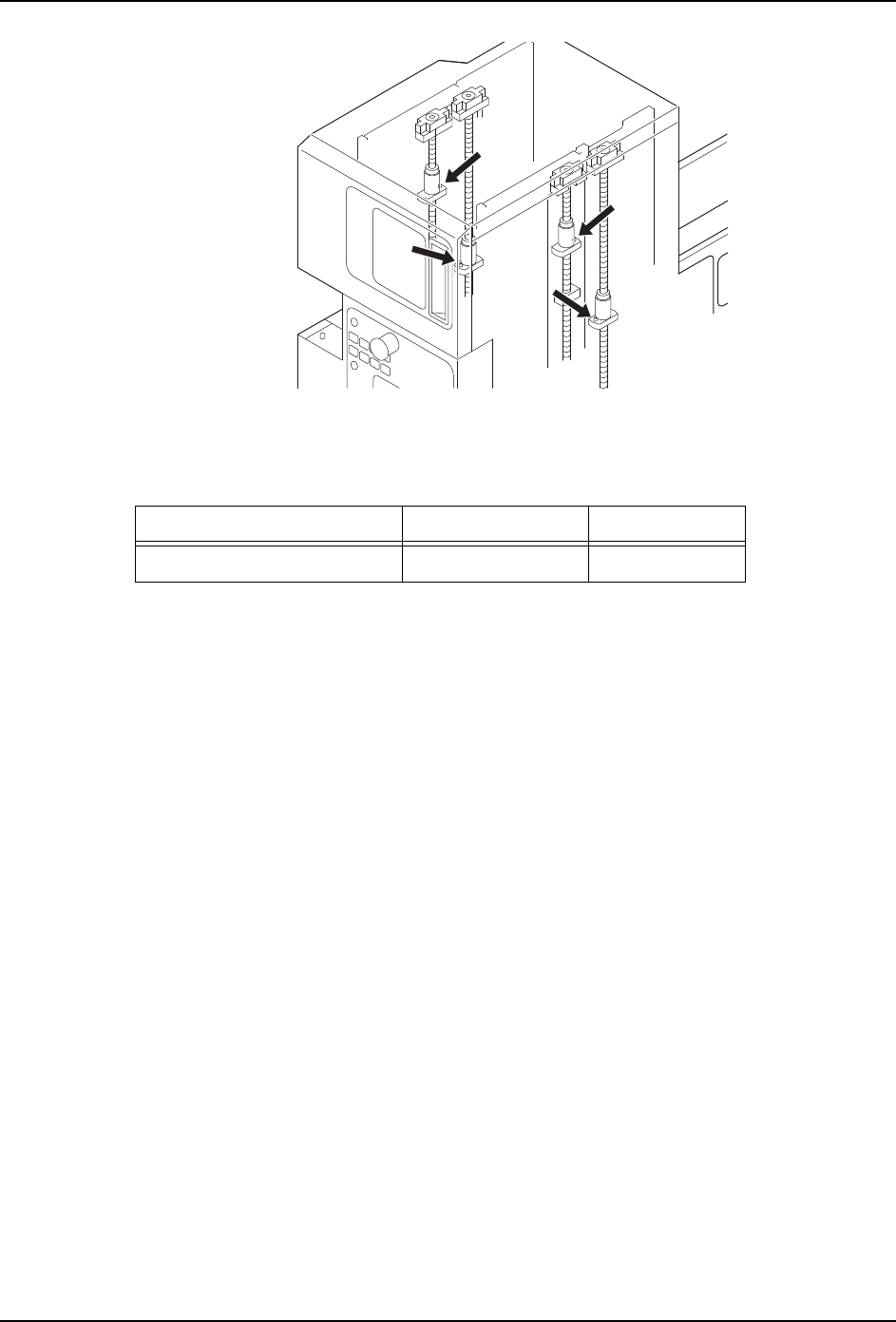

4. 用清洁的布，擦去 TZ 轴滚珠丝杆的污垢。
5. 用润滑油枪对 TZ 轴滚珠丝杆的吸嘴各加 0.5cc 的 Daphne Exponex No.2。
6. 用清洁的布，擦去渗出的多余润滑油。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ1/TZ2 轴滚珠丝杆 0.5
30MEC-0580a
0.88 Nm
5. 预防保养 MEC-NXTIIc-3.3S
260 NXT IIc 机械手册
7. 请安装料盘单元 -LTC 的盖罩。
〈升降部齿轮〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LTC 从模组上拆除来。( 详细请参考 「4.8 料盘单元 -LTC 的拆除 / 安装 」
)
2. 请拆除料盘单元 -LTC 的盖罩 ( 右侧、左侧 )。( 详细请参考 「7.23 拆下料盘单元 -LTC
盖板 」)

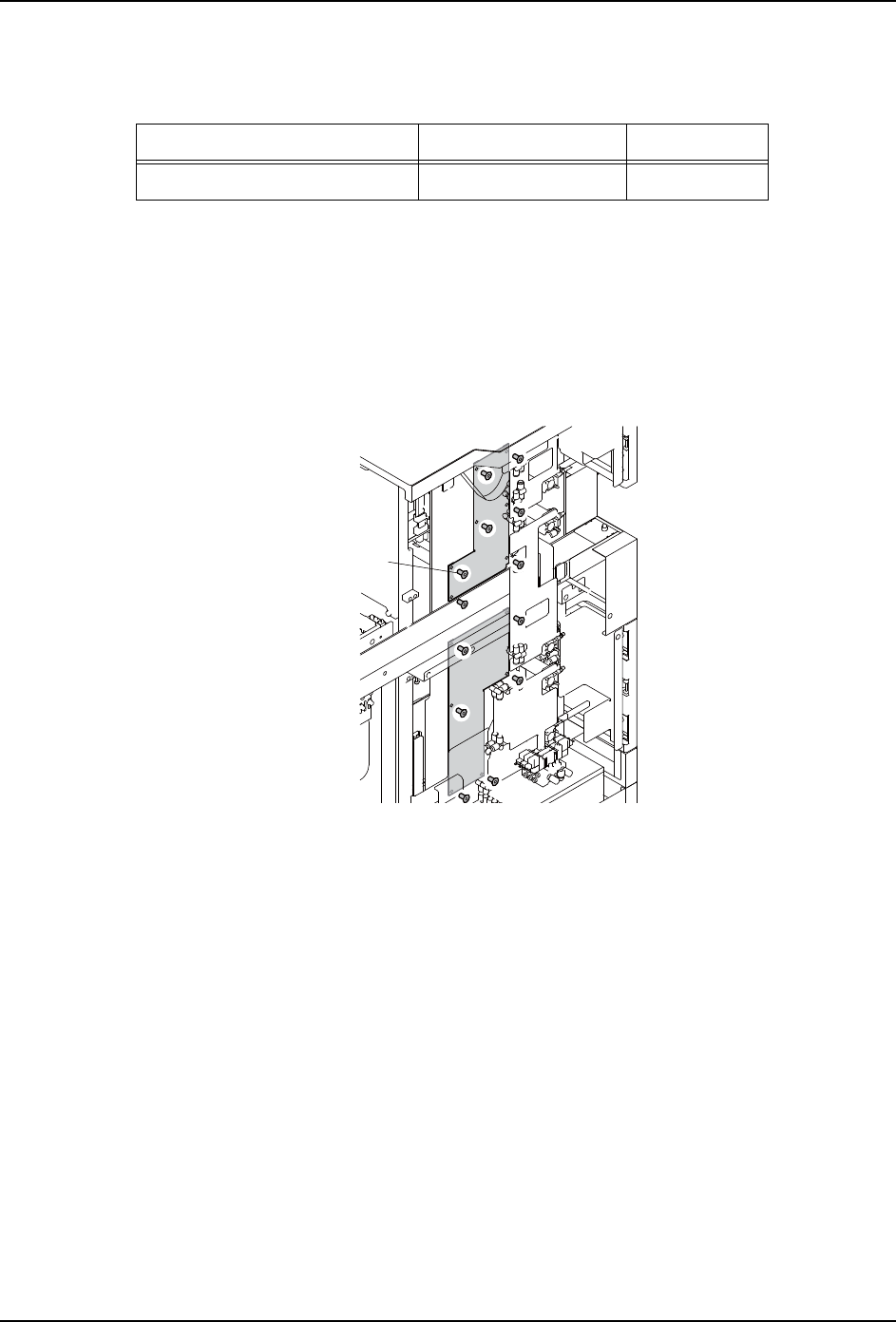

3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对升降部的齿轮均匀地涂敷润滑油。
01MEC-0510a
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘箱部齿轮 0.92
