MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 261

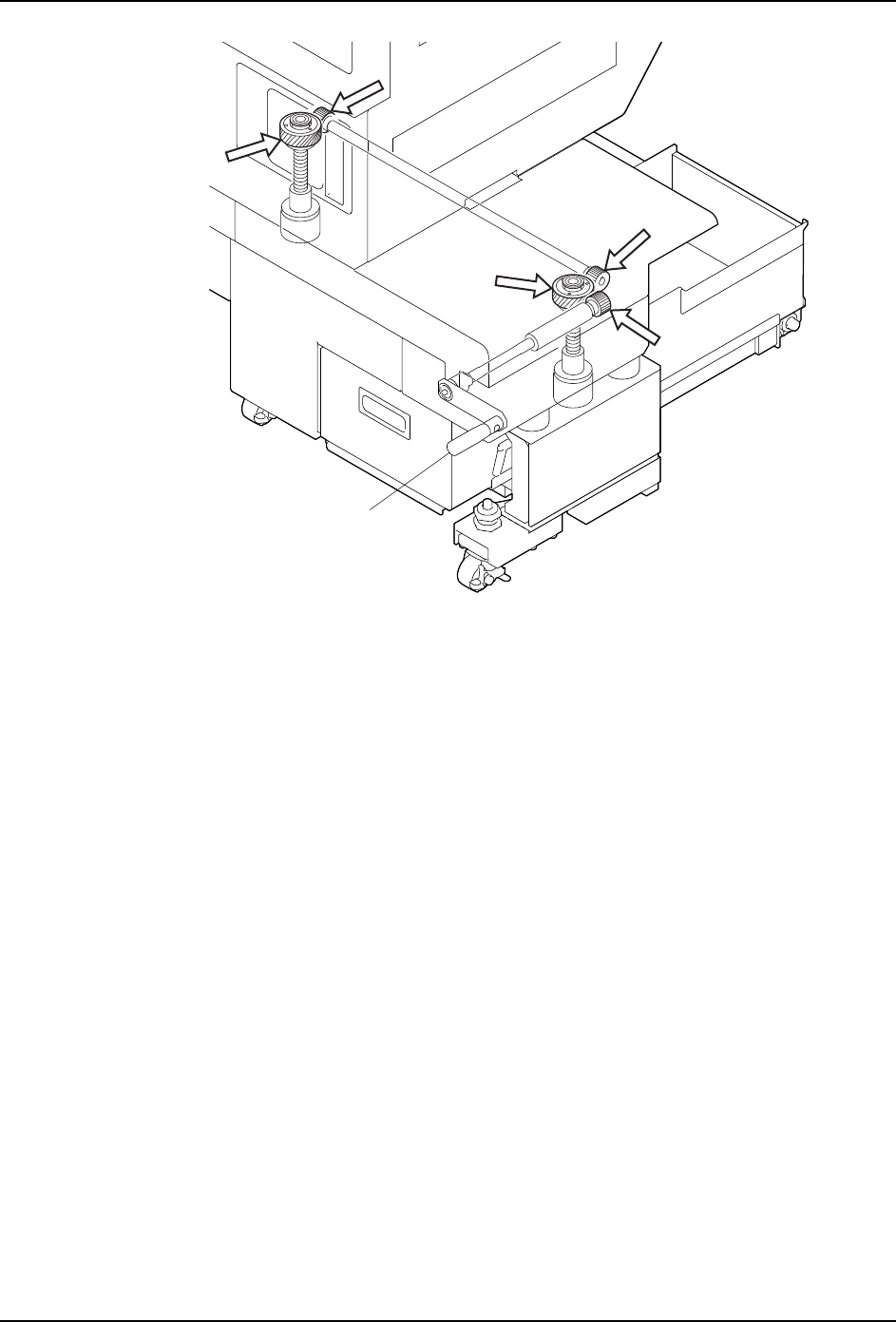

6. 用手动旋转手柄数次，使润滑油循环。
7. 用清洁的布，擦去渗出的多余润滑油。
8. 请安装料盘单元 -LTC 的盖罩。
01MEC-1210S
ᨛ᠟ᶘ
5. 预防保养 MEC-NXTIIc-3.3S
262 NXT IIc 机械手册
5.10.21 料盘单元 -LTC 皮带张力的检查 · 调整
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -LTC。( 详细请参考 「4.8
料盘单元 -LTC 的拆除 / 安装 」)
〈TZ1/TZ2 轴皮带张力〉
1. 请拆除螺丝 (3 根 )，拆除料盘单元 -LTC 的下部盖罩。
2. 请测定各个皮带的张力。确认在跨距最长的皮带中央的测定值各自在规定范围内。
皮带张力 规定值 （Hz）
TZ1/TZ2 轴 95 ～ 104
30MEC-0460a
1.65 Nm
01MEC-1211
TZ1
TZ2
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 263
3. 测定值超过上述的范围时请用以下方法调整皮带张力。
4. 请拆除料盘单元 - LTC 的下盖罩。（详细参照 「7.23 拆下料盘单元 -LTC 盖板 」。）
5. 请打开料盘单元 - LTC 的下部门。
6. 请放松张力轮的固定螺栓。
7. 请旋转调整螺栓，调整传送带张力使其达到规定数值。
8. 请拧紧紧张力轮 BKT 的固定螺栓。
9. 请再次测定传送带张力后确认在公差范围内。
രᇐ㷰ṉ
TZ1
രᇐ㷰ṉ
TZ2
01MEC-1212Sa
ᕖ㍝䖤
䈹᮪㷰ṉ
1P
1P
