5. 预防保养 MEC-NXTIIc-3.3S
264 NXT IIc 机械手册
〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定两皮带的张力。确认在跨距最长的皮带中央的测定值两者都是在规定范围内。
2. 测定值超过上述的范围时请用以下方法调整皮带张力。
3. 请拆除料盘单元 - LTC 的侧盖罩 ( 右侧 )。（详细参照 「7.23 拆下料盘单元 -LTC 盖
板 」。）
4. 请拧松张力轮的固定螺栓和调整螺栓的固定螺母。
5. 请旋转调整螺栓，调整传送带张力使其达到规定数值。
6. 请拧紧张力轮 BKT 的固定螺栓和调整螺栓的固定螺母。
7. 请再次测定传送带张力后确认在公差范围内。

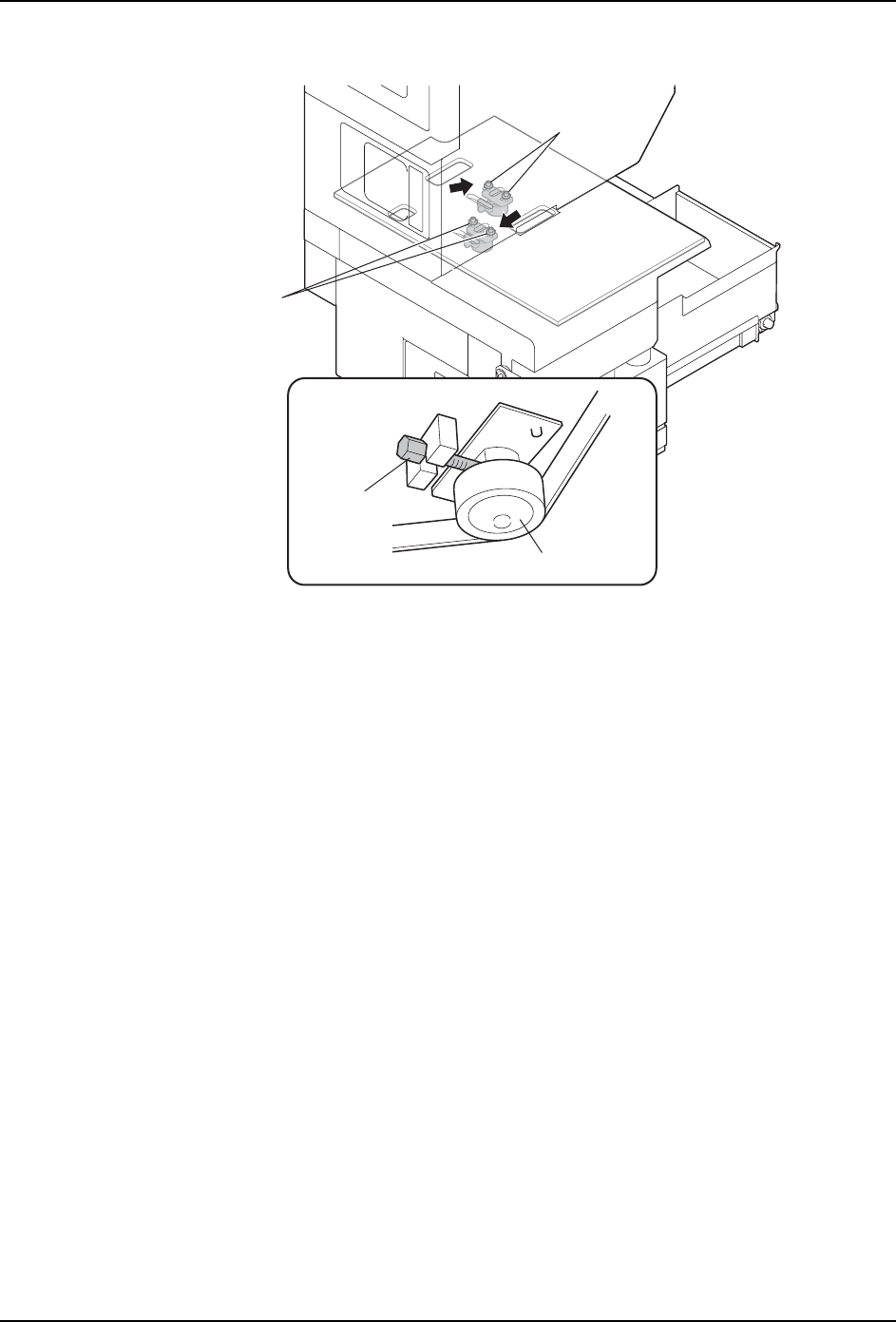

皮带张力 规定值 （Hz）
TY 轴 （往复臂部） 37 ～ 40
01MEC-0514a
01MEC-1213Sa
䬷ᇐ㷰∃
ᕖ㍝䖤
䈹᮪㷰ṉ
രᇐ㷰ṉ
1P
1P
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 265
〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值内。
2. 测定值超过上述的范围时请用以下方法调整皮带张力。
3. 请拧松马达 BKT 的固定螺栓和调整螺栓的固定螺母。
4. 请旋转调整螺栓，调整传送带张力使其达到规定数值。
5. 请拧紧马达 BKT 的固定螺栓和调整螺栓的固定螺母。
6. 请再次测定传送带张力后确认在公差范围内。
皮带张力 规定值 （Hz）
TY 轴 （驱动部） 344 ～ 379
01MEC-1214
01MEC-0517Sa
