5. 预防保养 MEC-NXTIIc-3.3S
266 NXT IIc 机械手册
5.10.22 料盘单元 -LTC 料盘托架背面胶片的检查 · 更换
料盘托架背面胶片的确认
1. 请准备确认的料盘托架。
2. 胶片贴在料盘托架背面。请确认胶片表面是否有剥落、破损等。如果胶片表面有剥落、
破损等，请贴换胶片。
3. 请确认全部的料盘托架。

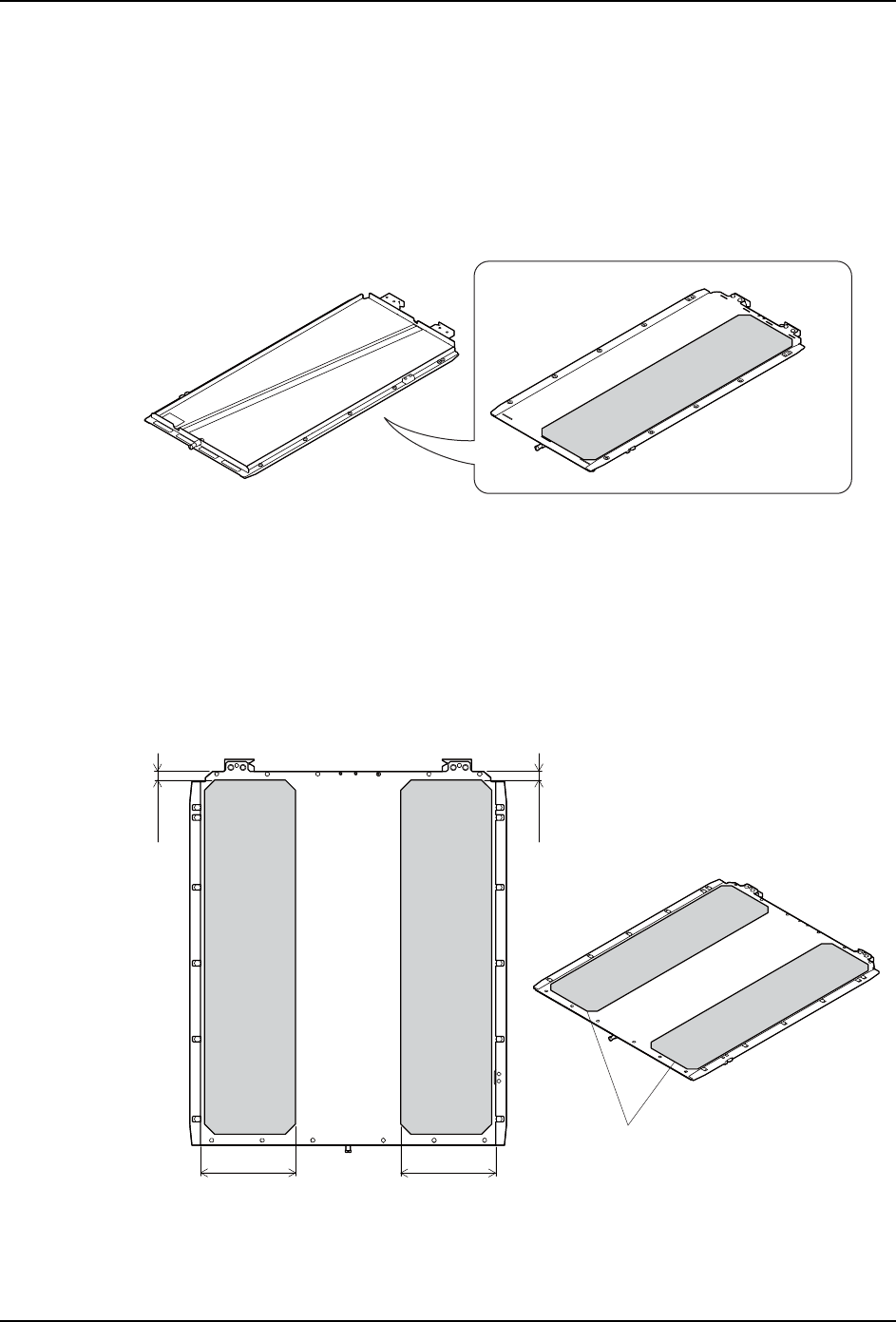

料盘托架背面胶片的更换
如果料盘托架背面的胶片表面有剥落、破损等，请贴换胶片。
1. 请将料盘托架反转、剥下更换的胶片。
2. 请使用脱脂剂等，擦去粘贴胶片的表面的污垢和油迹。
3. 请剥下胶片背面的衬纸，把下图的位置做为基准，将胶片粘贴在料盘托架背面。
注意 )请在粘贴胶片时不要让气泡和异物进入。使用平板等工具的话气泡难以进入。
01MEC-1227
30MEC-0299S
94
mm
8.5
mm
94
mm
8.5
mm
⢶
图号2<
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 267

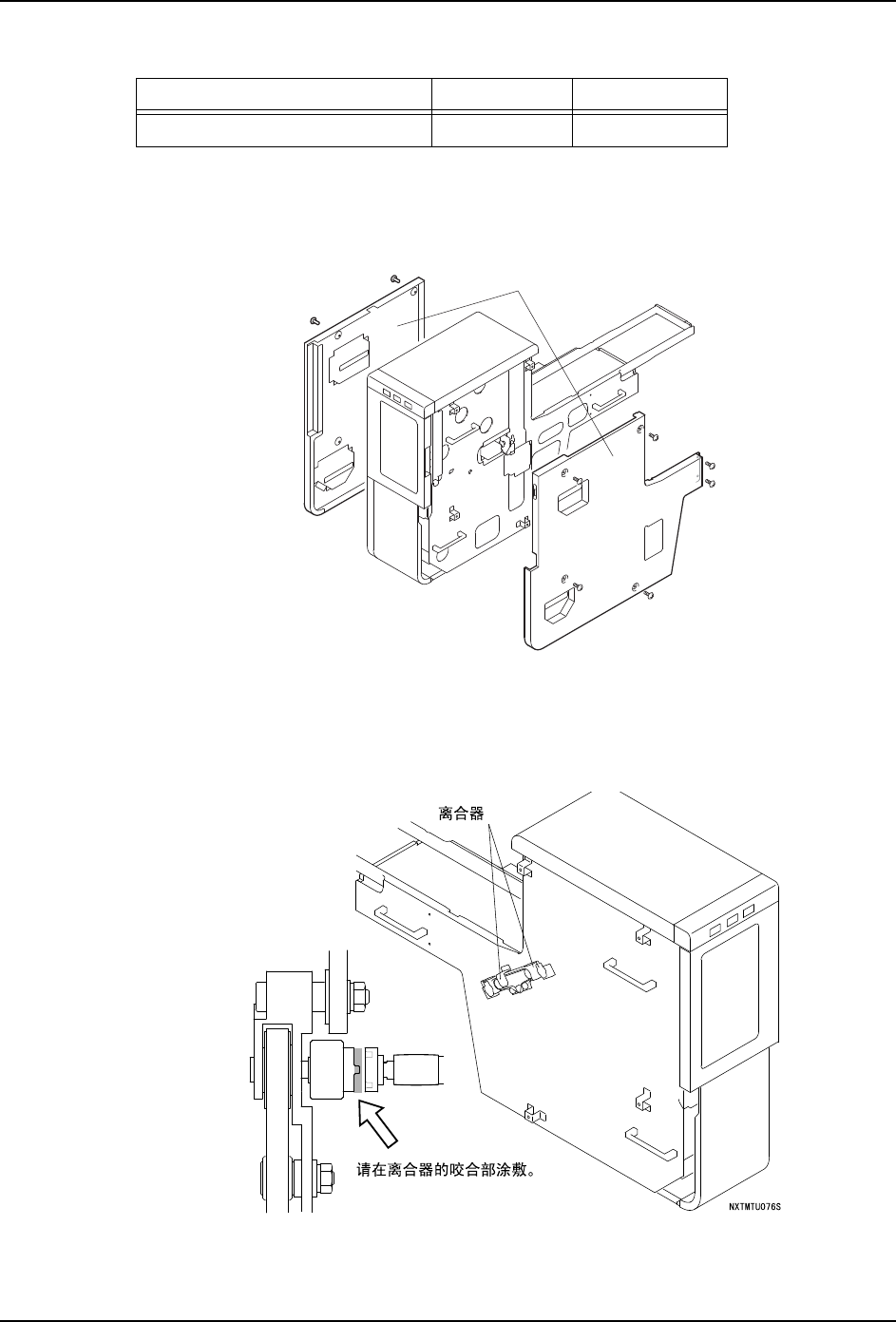

5.10.23 料盘单元 -M （TY 轴离合器）的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请拆除料盘单元 -M。（详细参考 「4.9 料盘单元 -M 的安装 / 拆除 」）
2. 请拆除料盘单元 -M 的盖罩。
3. 用清洁的布，擦去 TY 轴离合器的污垢。
4. 取 0.06cc 的 Daphne Exponex No.2 到刷子上。
5. 用刷子均匀地对 TY 轴的咬合部涂敷润滑油。
6. 擦去渗出的多余润滑油。
7. 安装料盘单元 -M 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Eponex No.2 （出光） TY 轴离合器 0.06
01MEC-0425Sb
ⴌ㖟
1P
5. 预防保养 MEC-NXTIIc-3.3S
268 NXT IIc 机械手册
5.10.24 料盘单元 -M （料盘定位销）的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 请拆除料盘单元 -M。（详细参考 「4.9 料盘单元 -M 的安装 / 拆除 」）
2. 请拆除料盘单元 -M 的盖罩。
定位销 （10 处）的加油
3. 用清洁的布，擦去定位销的污垢。
4. 取 0.115cc 的 Daphne Exponex No.2 到刷子上。
5. 请对定位销 （不接触料盘的一侧）用刷子均匀地涂敷润滑油。
6. 擦去渗出的多余润滑油。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘定位销 0.115
料盘定位销驱动轴 0.375
01MEC-0425Sb
ⴌ㖟
1P
᭭ⲬㆅⲂᏺ
᭭Ⲭ
䇋㭘㭘ഄϡ㾺᭭Ⲭⱘϔջ䖯㸠⍖ᭋDŽ
0(&6
