MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 285
5.11.6 H08M/H08MQ 工作头用吸嘴的清扫和过滤器的更换
更换时期
当吸取异常的时候，或者 φ2.5 以下的吸嘴约每 2 周、φ3.7 以上的吸嘴约每 3 进行清扫。
过滤器的污垢严重的时候，请与新的过滤器更换。
注意 )根据机器的周围环境和运转条件，更换时期的目标会变化。
更换方法
1. 从吸嘴置放台取出吸嘴。

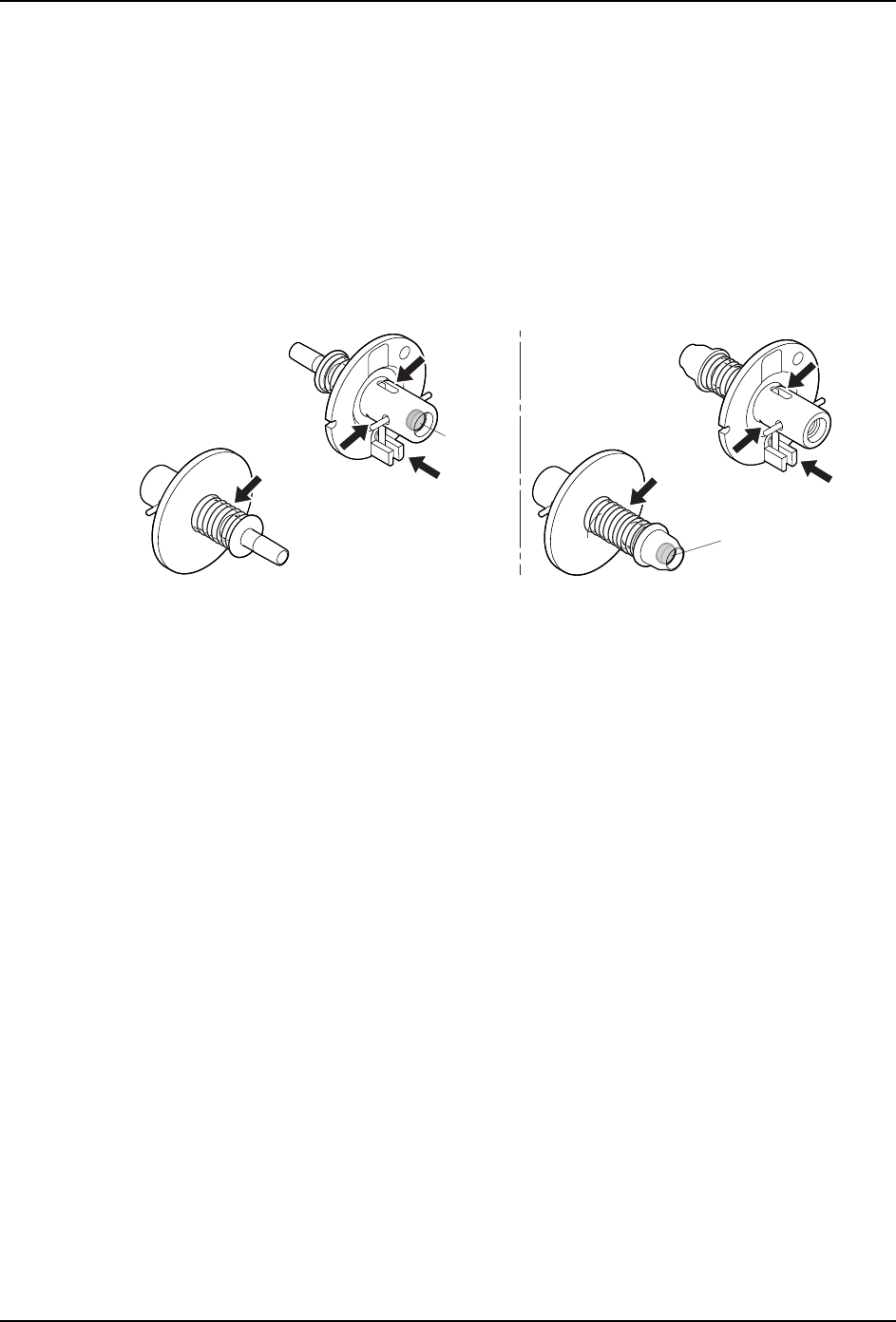

2. 请使用气枪，吸嘴的下图地方吹拂压缩空气、除去灰尘等。
3. 带橡胶垫的吸嘴的时候，请使用浸在清洗液 ( 乙醇酒精、异丙醇酒精 ) 中的回丝或者棉
棒 , 轻轻地擦拭吸嘴前端的橡胶部。
备注 )
关于带橡胶的吸嘴的清扫方法，
请参考 「5.11.4 吸嘴的清扫」。
4. 过滤器的污垢严重的时候，请与新品的过滤器更换。过滤器的拆卸方法，请参照后述的
「过滤器的更换方法」。
5. 根据需要，请使用吸嘴清扫用通条，清扫吸嘴内部。
备注 )关于使用通条的吸嘴内部的清扫方法，请参考 「5.11.4 吸嘴的清扫」。
6. 根据需要，请使用超声波冲洗器清扫吸嘴。
注意 )使用超声波冲洗器时，请取下吸嘴内的过滤器。或者不要把过滤器浸在冲洗液中，用
与带橡胶的吸嘴的同样方法，设置吸嘴后进行清洗。关于超声波冲洗器使用时的注意事
项和带橡胶的吸嘴的设置方法，请参考 「5.11.4 吸嘴的清扫」。
7. 请安装新品的过滤器。过滤器的安装方法，请参照后述的 「过滤器的更换方法」。
注意 )带过滤器的吸嘴，必须在安装过滤器的状态下进行。
8. 请用手指压住吸嘴前端部，确认是否顺畅。
注意 )带橡胶的吸嘴时，请不要拿住橡胶部。
9. 请将吸嘴返还到吸嘴置放台。
01NST-1771S
䗽┚ಞ
ᕯ㉝䜞
ሲ″
䗽┚ಞ
ᕯ㉝䜞
ሲ″
㸺ȭԛсⲺ੮౪㸼㸺ȭԛрⲺ੮౪㸼
ሲ䖞
ሲ″
ሲ䖞
ሲ″
5. 预防保养 MEC-NXTIIc-3.3S
286 NXT IIc 机械手册
< 过滤器的更换方法 >
因吸嘴尺寸、橡胶焊盘的有无不同，过滤器的更换方法不同。请用合乎条件的方法工作。
备注 )关于带橡胶垫的吸嘴、MELF 用吸嘴也同样。
吸嘴尺 φ2.1 以下的吸嘴的过滤器的更换方法
1. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
2. 请将新品的过滤器放置在吸嘴背面的前端部。

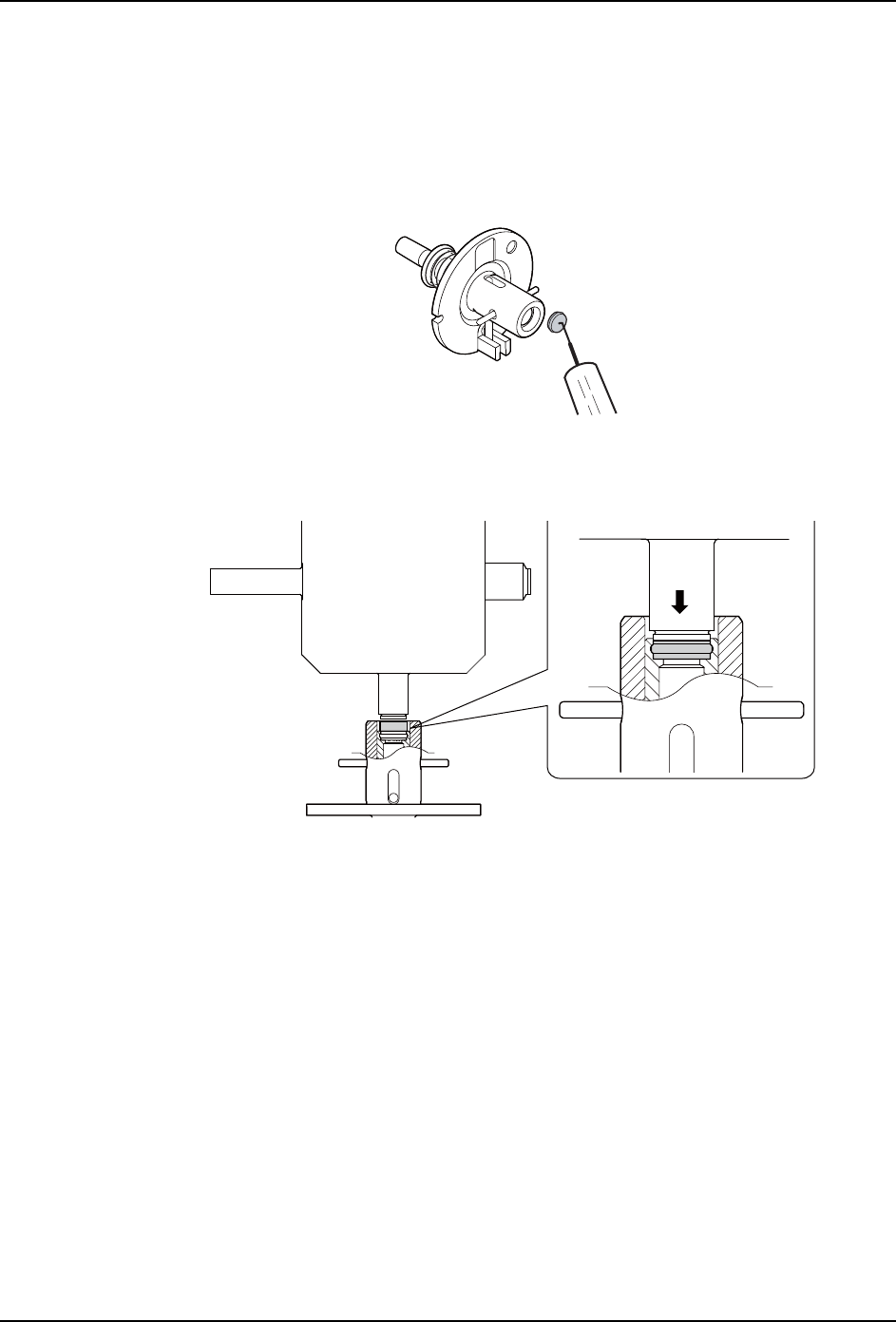

3. 请使用过滤器插入治具 (AB164**) 的 [φ3.7,φ5,φ5G] 部分，将过滤器插入到收存格。
01NST-1772
01NST-1773
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
㧼㨞㨑ޓ㧿㨑㨠
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 287
吸嘴尺 φ3.7 以上的吸嘴的过滤器的更换方法
备注 )插图是 φ3.7 吸嘴和 φ15.0G 吸嘴。吸嘴尺寸和橡胶垫的有无导致吸嘴前端的形状不
同 , 不过更换方法同样。
1. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
2. 请把新品的过滤器放置在吸嘴的前端部。
3. 使用与过滤器插入治具 (AB164**) 的吸嘴尺寸相吻合的部分，将过滤器插入到收存格
中。
备注 )φ7.0，φ10.0，φ15.0 吸嘴请使用 [φ7 ～ ,φ7G ～ ] 部分，φ3.7G 吸嘴请使用
[φ3.7G] 部分，其他部的吸嘴清使用 [φ3.7,φ5,φ5G] 部分。
01NST-1774
Ǿ
Ǿ)
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ)
01NST-1775
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ
