5. 预防保养 MEC-NXTIIc-3.3S 288 NXT IIc 机械手册 5.11.7 V12 工作头元件相机镜头的清扫 如果影像处理出错后 , 即使清扫镜面也没有改 善的话 , 请清扫相机镜头。 方法 1. 请拆下贴装工作头。( 详细内容请参考 [4.3 工作头的安装 / 拆卸 ]。 2. 请拆除螺丝 (M3×4)，拆除 镜面盒下侧的盖板。 备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中…
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 287

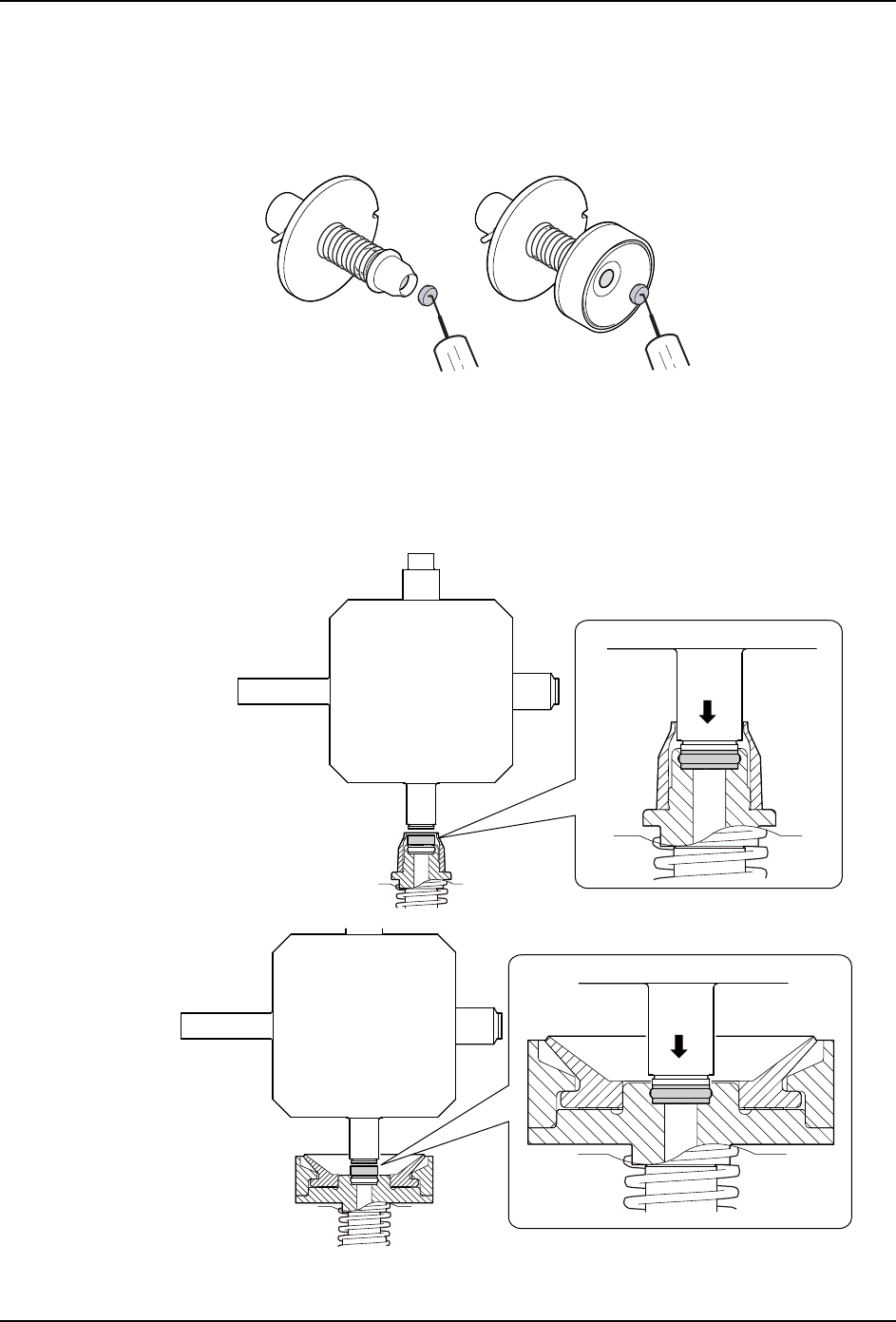

吸嘴尺 φ3.7 以上的吸嘴的过滤器的更换方法
备注 )插图是 φ3.7 吸嘴和 φ15.0G 吸嘴。吸嘴尺寸和橡胶垫的有无导致吸嘴前端的形状不
同 , 不过更换方法同样。
1. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
2. 请把新品的过滤器放置在吸嘴的前端部。
3. 使用与过滤器插入治具 (AB164**) 的吸嘴尺寸相吻合的部分，将过滤器插入到收存格
中。
备注 )φ7.0，φ10.0，φ15.0 吸嘴请使用 [φ7 ～ ,φ7G ～ ] 部分，φ3.7G 吸嘴请使用
[φ3.7G] 部分，其他部的吸嘴清使用 [φ3.7,φ5,φ5G] 部分。
01NST-1774
Ǿ
Ǿ)
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ)
01NST-1775
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ
5. 预防保养 MEC-NXTIIc-3.3S
288 NXT IIc 机械手册
5.11.7 V12 工作头元件相机镜头的清扫
如果影像处理出错后 , 即使清扫镜面也没有改善的话 , 请清扫相机镜头。
方法
1. 请拆下贴装工作头。( 详细内容请参考 [4.3 工作头的安装 / 拆卸 ]。
2. 请拆除螺丝 (M3×4)，拆除镜面盒下侧的盖板。
备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中
盖板上的螺栓。如果部遵守这些规定时，有可能影响到贴装精度。
备注 )拆除盖板时 , 贴装过程中掉落的元件有可能会从里面掉出来。
3. 请拆除固定镜面盒的两根螺丝。
4. 请移动镜面盒直到能看到元件相机的镜头为止。
01NST-0861b
0.88 Nm
01MEC-1286a
0.88 Nm
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 289
5. 请用清洁的棉签擦掉元件相机镜头上的污垢。
6. 请安装镜面盒 . 请边按照剪头方向顶住镜面盒边拧紧螺丝。
7. 安装盖板时请先将盖板头部插入镜面盒 .
01MEC-1287
01MEC-1288a
0.88 Nm
01NST-0886b
0.88 Nm
