5.11.7 V12 工作头元件相机镜头的清扫
如果影像处理出错后 , 即使清扫镜面也没有改善的话 , 请清扫相机镜头。
方法
1. 请拆下贴装工作头。( 详细内容请参考 [4.3 工作头的安装 / 拆卸 ]。

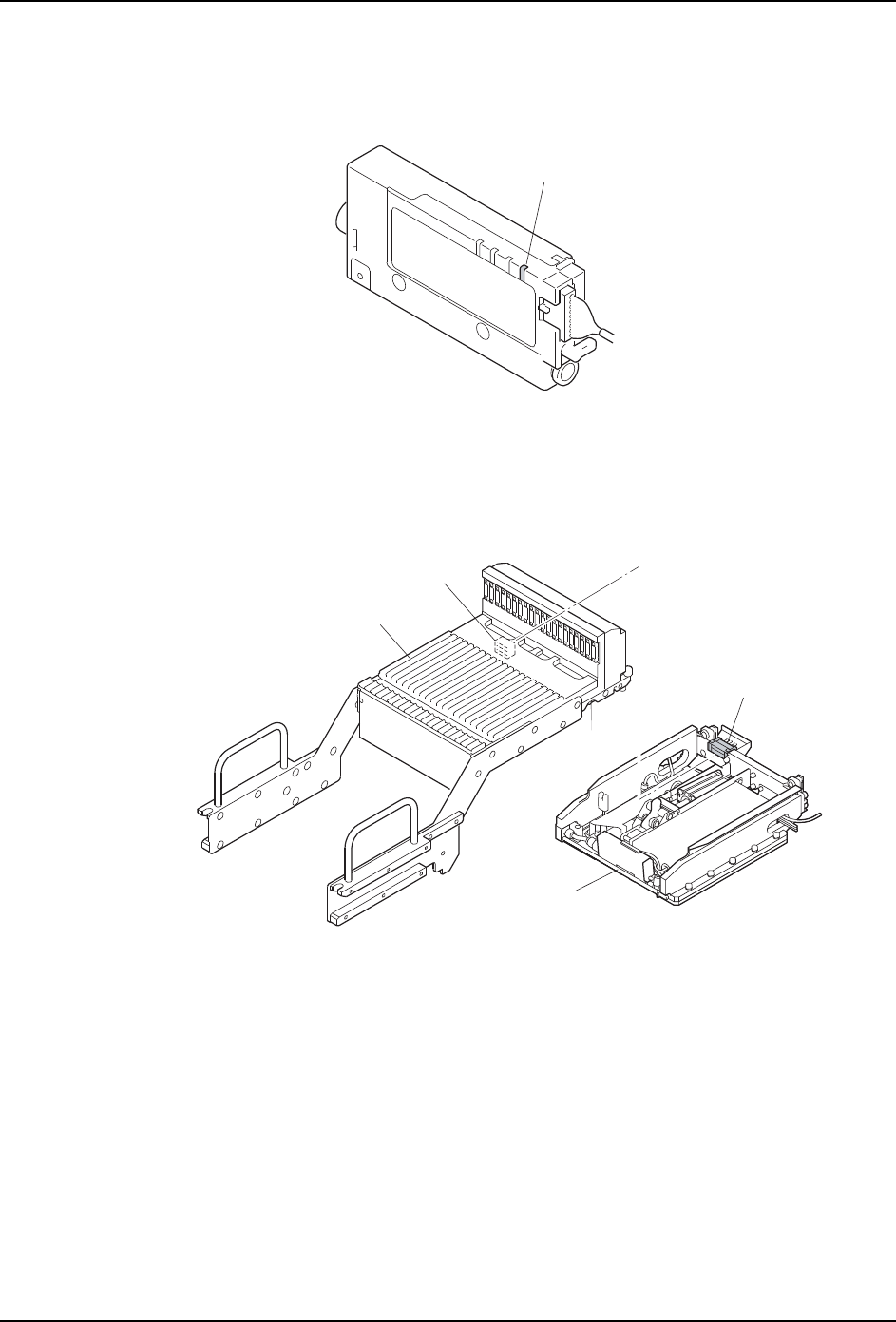

2. 请拆除螺丝 (M3×4)，拆除镜面盒下侧的盖板。
备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中
盖板上的螺栓。如果部遵守这些规定时，有可能影响到贴装精度。
备注 )拆除盖板时 , 贴装过程中掉落的元件有可能会从里面掉出来。

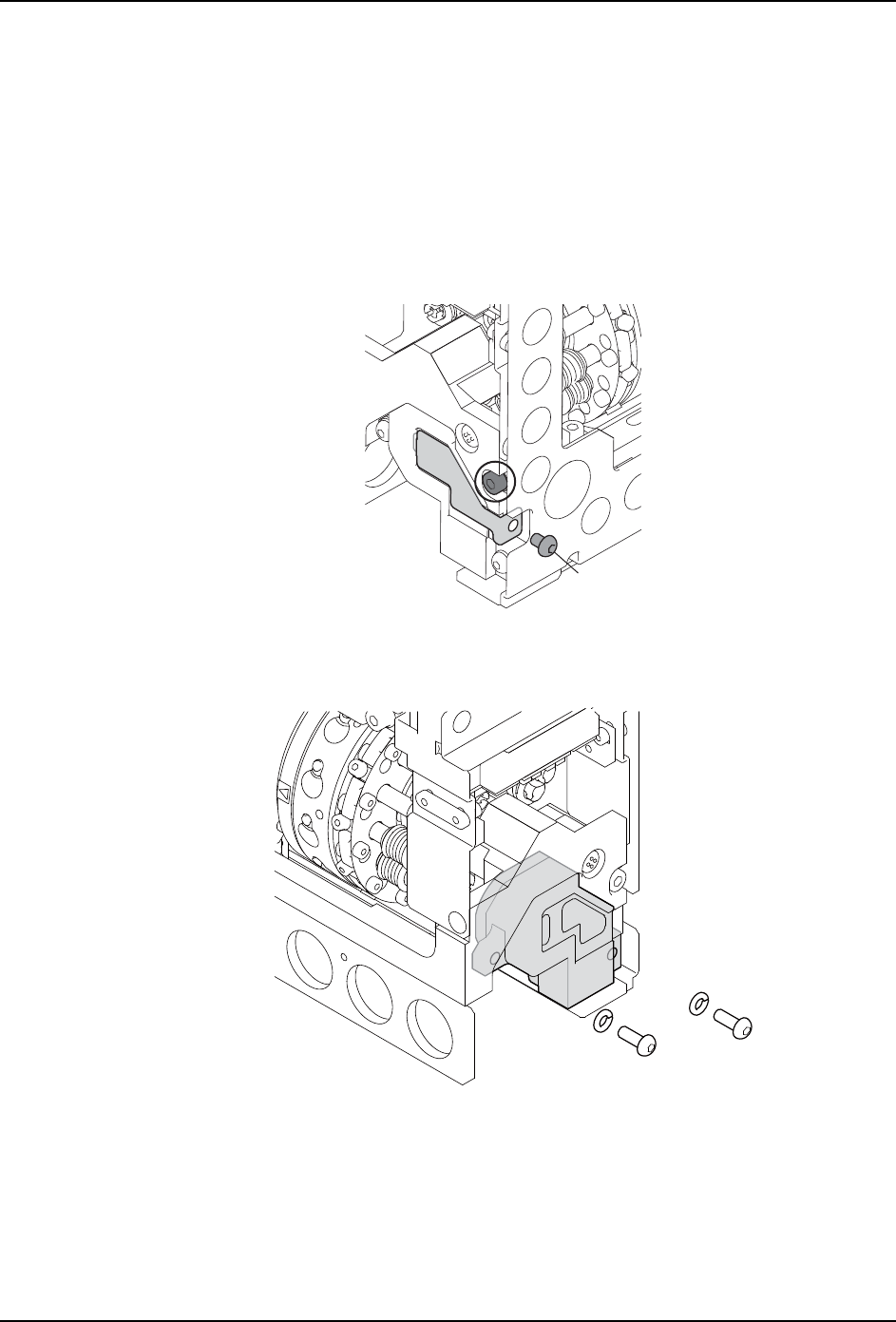

3. 请拆除固定镜面盒的两根螺丝。
4. 请移动镜面盒直到能看到元件相机的镜头为止。
01NST-0861b
0.88 Nm
01MEC-1286a
0.88 Nm
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 289

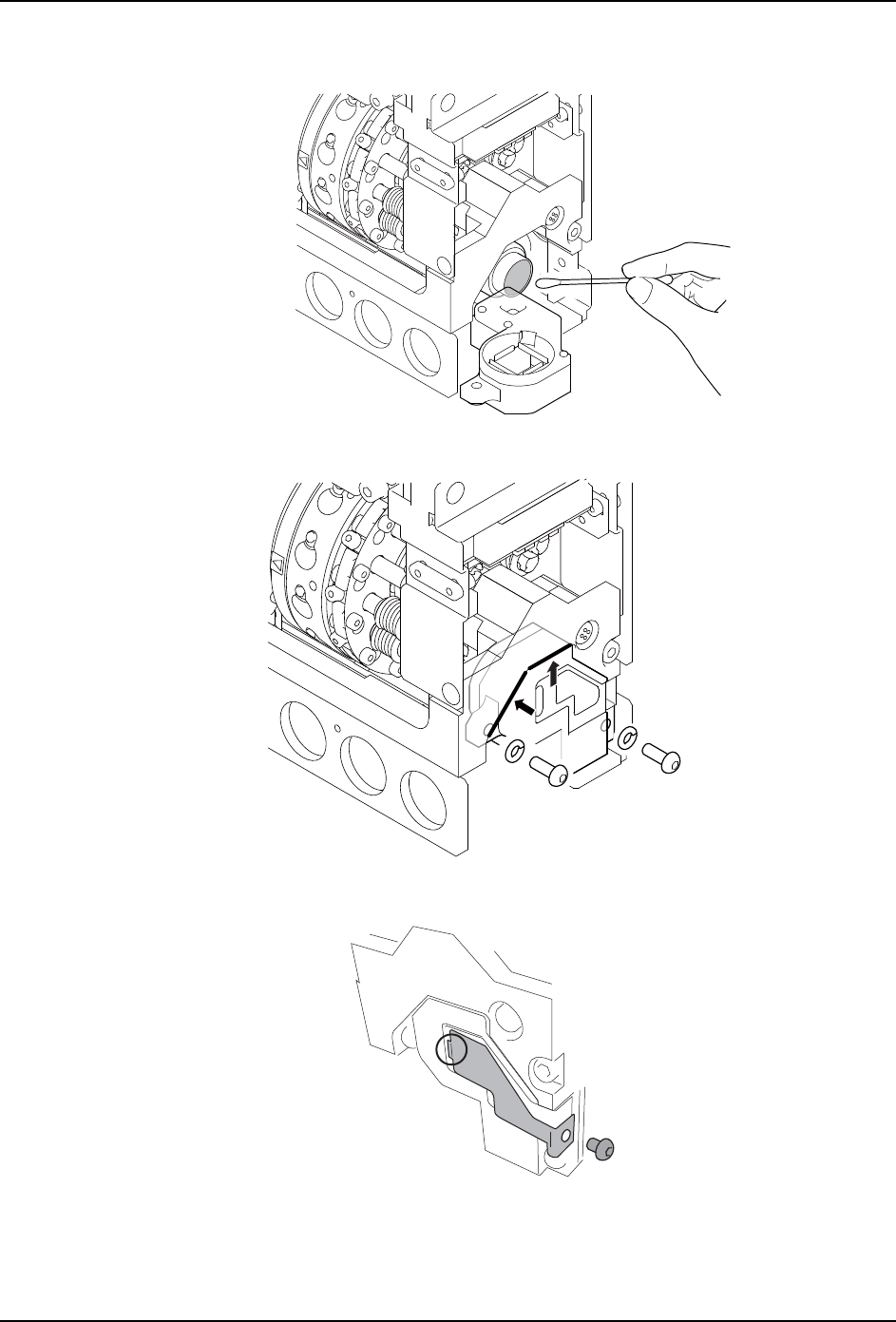

5. 请用清洁的棉签擦掉元件相机镜头上的污垢。
6. 请安装镜面盒 . 请边按照剪头方向顶住镜面盒边拧紧螺丝。
7. 安装盖板时请先将盖板头部插入镜面盒 .
01MEC-1287
01MEC-1288a
0.88 Nm
01NST-0886b
0.88 Nm
